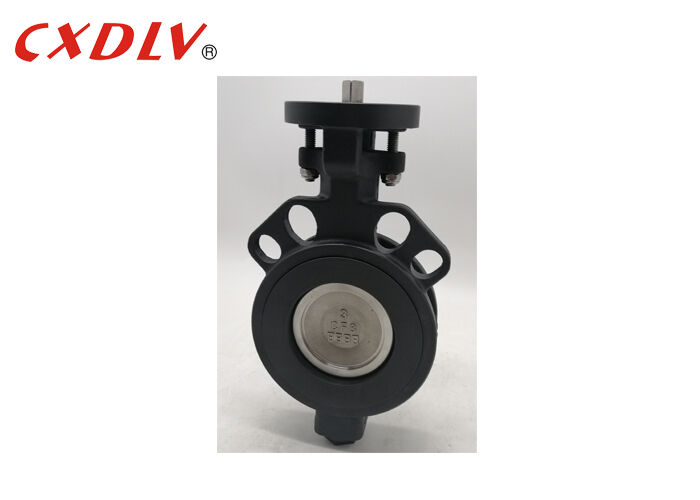

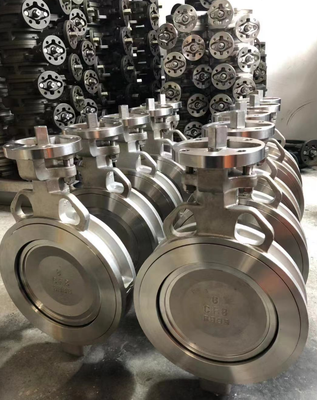

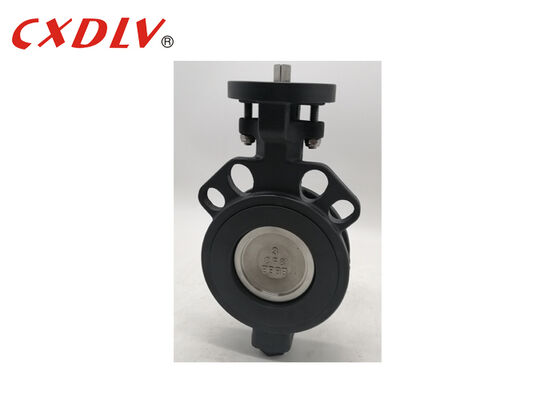

Ventilateur à papillon à double excentrique haute performance en acier inoxydable type JIS10K/ANSI150LB

                   Vanne papillon haute performance à double excentration en acier inoxydable de type wafer JIS10K/ANSI150LB

Spécifications

1. Normes applicables :
* Conception et fabrication : GB/T12238-2005
* Raccordement : JB/T79-94(2)
* Dimension face à face : GB/T12221(20)
* Essai et inspection : JB/T9092-1999
2. Gamme de tailles :
- DN50~DN500
3. Pression nominale :
- PN16~PN40, JIS10K, ANSI150LB
4. Plage de température :
- -20°C~185°C

 Application

      Le papillon, également appelé vanne à clapet, est une vanne de régulation simple. La vanne papillon qui peut être utilisée pour le contrôle de commutation du milieu de canalisation basse pression signifie que l'élément de fermeture (vanne ou disque) est un disque qui tourne autour de l'arbre de la vanne pour réaliser l'ouverture et la fermeture. une sorte de vanne.
      Le disque de la vanne papillon est monté dans la direction du diamètre du tuyau. La vanne papillon est de structure simple, de petite taille et légère. Elle ne se compose que de quelques pièces et peut être ouverte et fermée rapidement en ne tournant que de 90°. L'opération est simple et la vanne a de bonnes caractéristiques de contrôle des fluides. Lorsque la vanne papillon est en position complètement ouverte, l'épaisseur du disque est la seule résistance lorsque le fluide traverse le corps de la vanne, de sorte que la chute de pression générée par la vanne est faible, elle a donc de meilleures caractéristiques de contrôle du débit.

Force

1. La vanne papillon peut transporter la boue et accumuler la plus petite quantité de liquide à l'embouchure du tuyau. Une bonne étanchéité peut être obtenue à basse pression. La performance de réglage est bonne.
2. La conception profilée de la plaque papillon, la perte de résistance du fluide est faible, peut être décrite comme un produit économe en énergie.

Sélection du modèle
