Détails sur le produit:
Conditions de paiement et expédition:
|
Matériau du corps: | CF8M | Matériau du siège: | ptfe |
---|---|---|---|
Structure: | Double excentrique | la norme: | GO |
Taille: | DN200 | Milieu: | Gaz de pétrole de l'eau |
Surligner: | Robinet à papillon type,vanne papillon de style de gaufrette |

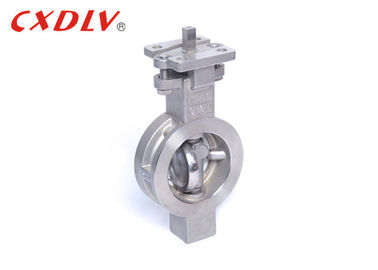

Poignée standard de la vanne papillon de gaufrette du gigaoctet PN16 CF8M SS304 clapet de fermeture de 2 pouces
Caractéristiques
1. Normes applicables :
* conception et fabrication : GB/T12238-2005
* connexion : JB/T79- 94(2)
* dimension face à face : GB/T 12221(20)
* essai et inspection : JB/T9092-1999
2. Classe de grandeur :
- DN50~DN500
3. Estimation de pression :
- PN16~PN40
4. Température ambiante :
- -20°C~185°C
Application
La vanne papillon se rapporte à un morceau fermant (valve ou disque) est un disque, une valve qui tourne autour de l'axe de valve pour s'ouvrir et se fermer, principalement coupant et étranglant sur la canalisation. L'ouverture de vanne papillon et le membre fermant est un plat de papillon en forme de disque qui tourne autour de son propre axe dans le corps de valve pour réaliser le but de l'ouverture et la fermeture ou ajustement. La vanne papillon est normalement moins de 90° de la pleine ouverture à la pleine fermeture. La vanne papillon et la tige de papillon n'ont aucune capacité à verrouillage automatique. Pour le positionnement du plat de papillon, un réducteur d'engrenage à vis sans fin est ajouté à la tige de valve. L'utilisation d'un réducteur d'engrenage à vis sans fin permet non seulement au disque d'avoir une capacité à verrouillage automatique, mais également arrête le disque à n'importe quelle position et améliore la performance opérationnelles de la valve. Caractéristiques de vanne papillon spéciale industrielle : Elle peut résister à la haute température, et la gamme de pression applicable est également haute. La valve a un grand diamètre nominal. Le corps de valve est fait d'acier au carbone. La bague d'étoupage du plat de valve emploie un anneau en métal au lieu d'un anneau en caoutchouc. De grandes vannes papillon à hautes températures sont fabriquées par la soudure de plaque d'acier et sont principalement utilisées pour des conduits de conduite et des tuyaux de gaz de médias à hautes températures.
DN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Force
3. Peut transporter la boue, la moins quantité de liquide accumulée dans la bouche de tuyau.
4. Sous la basse pression, peut réaliser un bon joint.
5. La représentation d'ajustement est bonne.
6. Le canal de siège de valve a un grand secteur efficace d'écoulement et une petite résistance liquide une fois entièrement ouvert.
Sélection modèle
Standard | Norme ANSI | Gigaoctet | JIS | DIN |
Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) |
