Détails sur le produit:
Conditions de paiement et expédition:
|
Matériau du corps: | SUS304 | Matériau du siège: | ptfe |
---|---|---|---|
Structure: | Double excentrique | la norme: | GO |
Taille: | DN300 | Milieu: | Gaz de pétrole de l'eau |
Surligner: | Robinet à papillon type,vanne papillon de style de gaufrette |

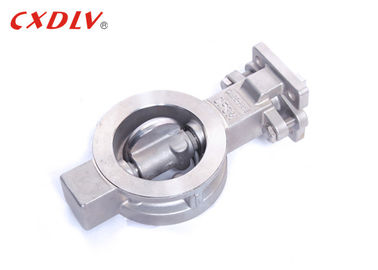

Pour l'extrémité de bride de double de vanne papillon de gaufrette de gaz de pétrole de l'eau commandée par engrenage
Caractéristiques
1. Normes applicables :
* conception et fabrication : GB/T12238-2005
* connexion : JB/T79- 94(2)
* dimension face à face : GB/T 12221(20)
* essai et inspection : JB/T9092-1999
2. Classe de grandeur :
- DN50~DN500
3. Estimation de pression :
- PN16~PN40
gamme 4.Temperature :
- -20°C~185°C
Application
La vanne papillon, également connue sous le nom de clapet de fermeture, est une vanne de régulation simple. La vanne papillon qui peut être utilisée pour le contrôle de commutation de la canalisation à basse pression moyenne signifie que le membre fermant (valve ou disque) est un disque qui tourne autour de l'axe de valve pour réaliser l'ouverture et la fermeture. un genre de valve.
Le disque de la vanne papillon est monté dans la direction de diamètre du tuyau. La vanne papillon est simple en structure, petite dans la taille et légère dans le poids. Elle se compose seulement de quelques pièces, et peut être rapidement ouverte et fermée seulement de 90° tournant. L'opération est simple, et la valve a de bonnes caractéristiques de commande fluide. Quand la vanne papillon est en position d'ouverture entièrement, l'épaisseur du disque est la seule résistance quand le milieu traverse le corps de valve, ainsi la chute de pression produite par la valve est petite, ainsi elle a de meilleures caractéristiques de contrôle de flux.
DN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Force
1. La vanne papillon peut transporter la boue et accumuler la moins quantité de liquide à la bouche de tuyau. Un bon joint peut être réalisé à la basse pression. La représentation d'ajustement est bonne.
2. La conception profilée du plat de papillon, la perte liquide de résistance est petite, peut être décrite comme produit économiseur d'énergie.
Sélection modèle
Standard | Norme ANSI | Gigaoctet | JIS | DIN |
Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) |
