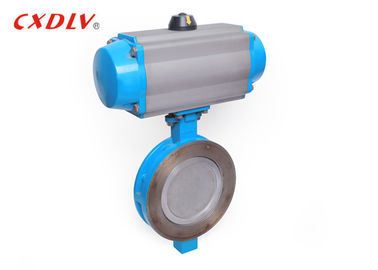

Vannes papillon actionnées pneumatiques molles de gaufrette de Seat norme de norme ANSI/gigaoctet de 4 pouces
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | D73F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/mon |
|
Détail Infomation |
|||
| Matériau du corps: | acier inoxydable/wcb | Structure: | Double-excentrique |
|---|---|---|---|
| la norme: | Norme ANSI | Taille: | 6" |
| Milieu: | Gaz de pétrole de l'eau | Connexion: | Type de gaufrette |
| Mettre en évidence: | Robinet à papillon type,Robinet à papillon à cocher |
||
Description de produit
Vannes papillon actionnées pneumatiques molles de gaufrette de Seat norme de norme ANSI/gigaoctet de 4 pouces
Caractéristiques
1. Normes applicables :
* conception et fabrication : ASTM A351 304
* connexion : JB/T79- 94(2)
* dimension face à face : ANSI/ASME B16.5
* essai et inspection : API STD598-84
2. Classe de grandeur :
- 1/2 " ~24"
3. Estimation de pression :
- 150LB~600LB
4. Température ambiante :
- -20°C~185°C
Application
La vanne papillon électrique d'ajustement est un type de valve électrique et de soupape de commande électrique. Les méthodes de connexion du secteur sont : le type et la gaufrette de bride dactylographient, qui sont les modules exécution importants dans le domaine du contrôle d'automation industrielle. Deux principaux points pour l'installation de la vanne papillon électrique d'ajustement : la position d'installation, la taille, et la direction d'admission et de débouché doivent répondre aux exigences de conception. Notez que la direction des médias coulent devrait être compatible à la direction de la flèche marquée sur le corps de valve, et la connexion devrait être ferme et fortement. La vanne papillon électrique d'ajustement doit être inspectée avant installation. La plaque signalétique de la valve devrait être conforme « à la marque générale » standard nationale actuelle GB12220 de valve.
| TAILLE | L | C | Y | E | G |
| 2" | 43 | 96 | 50 | 38 | 124 |
| 2 1/2 » | 49 | 119 | 48 | 59 | 194 |
| 3" | 49 | 132 | 74 | 73 | 203 |
| 4" | 54 | 157 | 97 | 95 | 216 |
| 5" | 64 | 186 | 111 | 111 | 217 |
| 6" | 57 | 216 | 146 | 142 | 235 |
| 8" | 64 | 270 | 194 | 188 | 270 |
| 10" | 71 | 324 | 243 | 236 | 329 |
| 12" | 81 | 381 | 289 | 282 | 357 |
Force
La tige de valve est une structure d'à travers-tige. Après l'extinction et le gâchage du traitement, elle a de bonnes propriétés mécaniques complètes, résistance à la corrosion et résistance d'éraflure. Quand la vanne papillon est ouverte et fermée, la tige de valve seulement tourne et n'effectue pas l'opération de levage. L'emballage de la tige de valve n'est pas facile à être cassé et le cachetage est fiable. Il est fixé avec la goupille de cône du plat de papillon, et l'extrémité surplombante est conçue pour empêcher le type de poinçon-, afin d'empêcher la valve proveniez de s'effondrer quand la tige de valve et le plat de papillon sont accidentellement cassés.
Sélection modèle
| Standard | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle élevé de poignée du model de plate-forme 2) | |||
