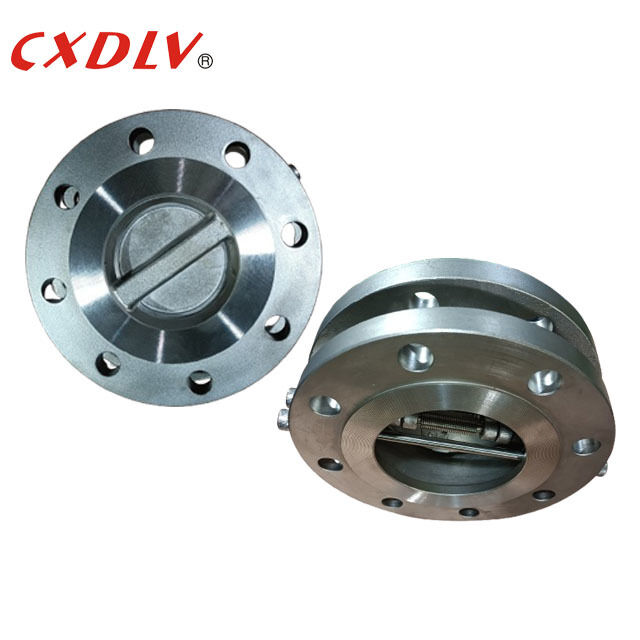

Ventilateur de contrôle à double plaque en acier inoxydable à extrémité de bride à charnière en métal ANSI150LB RF
Détails sur le produit:
| Lieu d'origine: | Zhejiang, Chine |
| Nom de marque: | CXDLV |
| Certification: | ISO9001:2008&PED 2014/68/EU |
| Numéro de modèle: | H76 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cases de polyvoix adaptées en fonction de la structure des différentes vannes |
| Délai de livraison: | 7-30 jours |
| Conditions de paiement: | LC, T/T, |
|
Détail Infomation |
|||
| Matériau du disque: | Dualplex 2205/CF8M/CF8/CF3/CF3M/WCB | Moyen: | Eau.Gaz.Pétrole |
|---|---|---|---|
| Taille: | DN50 ~ DN600 | Standard: | Les données de référence doivent être fournies conformément à l'annexe I. |
| Matériau du corps: | Dualplex 2205/CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0MPA / 1,6MPA / 2,5MPA |
| Printemps: | Inconel X-750/SS304/SS316 | ||
Description de produit
Ventilateur de contrôle à double plaque en acier inoxydable à extrémité de bride à charnière en métal ANSI150LB RF
Les spécifications
Conception selon Il est à l'AP1594.Je vous en prie.Le nombre d'heures de travail
Face à face selon Il est à l'API 594.Je vous en prie.DIN3202.Le nombre d'heures de travail
Nombre de pression et de température selonPour les appareils de traitement des eaux usées34
Épreuve et inspection ANSI B 16.50.Pour les appareils à moteur à combustionLe numéro de série est le numéro de série de l'appareil.JB/T74
Application du projet
La soupape de contrôle à double plaque utilise deux plaques chargées de ressorts articulées sur une charnière centrale.et est fixé sur le corps de la vanne par une épingleLa déformation est rapide, ce qui protège le tuyau des dommages causés par le marteau à eau.
Dessin dimensionnel
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
Caractéristique
1.Conception en une seule pièce, de type wafer compact;
2.Le poteau central soutient pleinement l'assemblage interne sans broches ou bouchons externes;
3.La surface de débit maximale réduit la perte de pression;
4La conception à double plaque produit une résistance accrue avec un temps d'ouverture et de fermeture réduit;
5Les ressorts de torsion aident à la fermeture de la plaque de vanne, empêchant l'inversion du débit.
6Le puits est doté d'une construction résistante à la corrosion et à haute résistance;
7Les supports d'arbre agissent comme des arrêts pour empêcher le déplacement excessif des plaques de vanne. Ils sont résistants à la corrosion avec de grandes surfaces supportant l'arbre et sont facilement amovibles pour l'assemblage interne,entretien ou modification.
8.Les rouleaux à traction réduisent le frottement et l'usure des charnières des plaques de vanne.
Colis et livraison
Détails de l'emballage: Nous choisissons des boîtiers en bois adaptés en fonction des différentes vannes et organisons des ouvriers qualifiés pour emballer en cas de contusion.C'est une question de douane et de transport pour nous.Il y a trois modes de transport, par mer, par avion et par train.
Détails de la livraison: selon la commande, 7 à 60 jours
