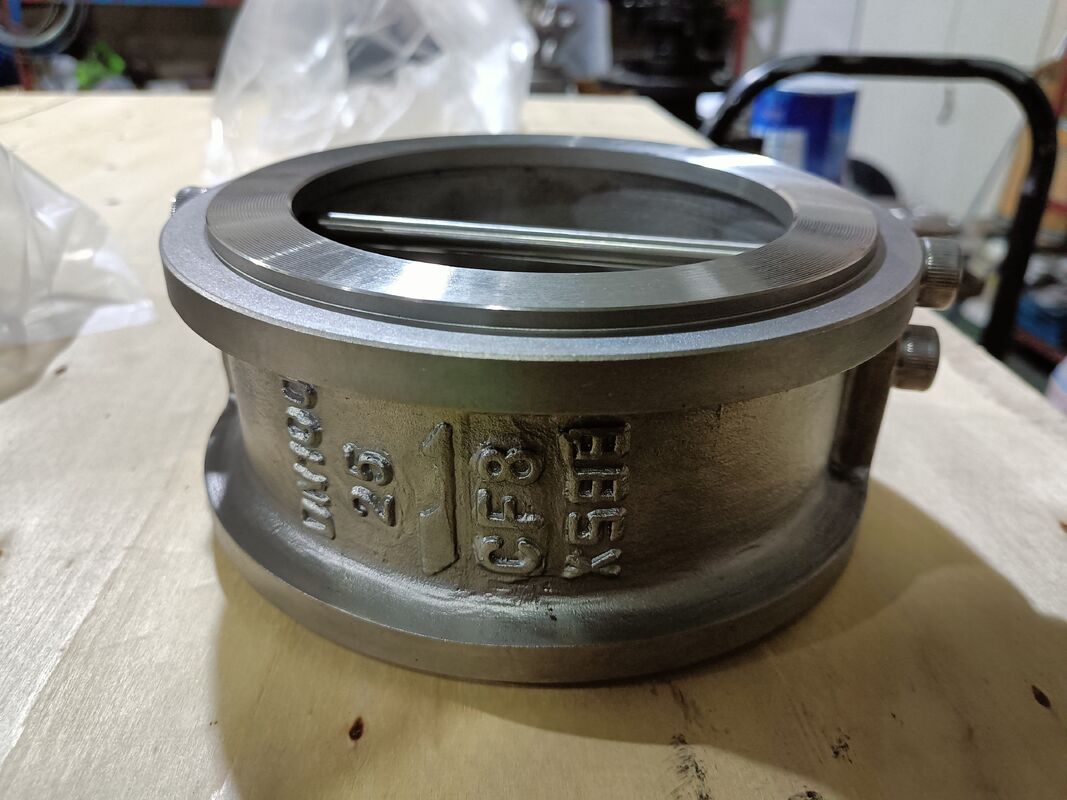

DN65 PN16 Wafer double plaques soupape de contrôle en acier inoxydable CF8M soupape à double disque à ressort non-retour pour l'eau et le gaz d'huile
Détails sur le produit:
| Lieu d'origine: | Zhejiang, Chine |
| Nom de marque: | Xidelong |
| Certification: | ISO 9001:2015, CE |
| Numéro de modèle: | DN65-PN16-WDCV |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | USD 50-200 / Piece |
| Détails d'emballage: | Boîtier en contreplaqué de qualité export avec protection intérieure en mousse |
| Délai de livraison: | 7-15 jours ouvrables |
| Conditions de paiement: | T/T, LC, PayPal, Western Union |
| Capacité d'approvisionnement: | 5000 pièces par mois |
|
Détail Infomation |
|||
| Type de vanne: | soupape de freinage à plaque double | Diamètre nominal: | DN65 (2-1/2\") |
|---|---|---|---|
| Pression nominale: | PN16 | Matériau du corps: | Acier inoxydable CF8M (316) |
| Matériau du disque: | Acier inoxydable CF8M (316) | Matériau du siège: | PTFE |
| Matériau du ressort: | Acier inoxydable 316 | Type de connexion: | Tranche |
| Température de fonctionnement: | -29°C à 200°C | Supports applicables: | Eau, pétrole, gaz |
| Mettre en évidence: | clapet anti-retour à double plaque en acier inoxydable,une soupape de non-retour à ressort,Ventilateur de freinage des plaquettes DN65 PN16 |
||
Description de produit
Clapet anti-retour à double plaque DN65 PN16 — Acier inoxydable CF8M
LeClapet anti-retour à double plaque Xidelong DN65 PN16est un clapet anti-retour haute performance conçu pour une prévention fiable du reflux dans les systèmes de canalisations industrielles exigeantes. Doté d'un corps robuste en acier inoxydable CF8M (A351 grade 316) et de deux disques à ressort, ce clapet anti-retour de type plaquette offre une résistance exceptionnelle à la corrosion, une fermeture rapide et un fonctionnement sans entretien dans une large gamme d'applications.
Principales fonctionnalités
| Fonctionnalité | Avantage |
|---|---|
| Conception à ressort à double plaque | Le mécanisme à ressort de torsion assure une fermeture instantanée et étanche aux bulles lorsque le débit s'inverse, évitant ainsi les coups de bélier et les dommages au système. |
| Corps et disques en acier inoxydable CF8M | Résistance supérieure à la corrosion et à l’oxydation ; adapté aux fluides agressifs, notamment l'eau de mer, les produits chimiques et les fluides à haute température jusqu'à 200°C |
| Configuration de plaquette compacte | La dimension face à face ultra-courte (selon API 594) permet d'économiser de l'espace d'installation et de réduire le poids du pipeline ; s'adapte entre les brides standard sans supports supplémentaires |
| Siège souple en PTFE | Etanchéité étanche à faible pression différentielle ; large compatibilité chimique; le siège remplaçable prolonge la durée de vie de la vanne |
| Étanchéité bidirectionnelle | Fermeture positive dans les deux sens d'écoulement ; dossier de siège secondaire métal sur métal ignifuge disponible sur demande |
Spécifications techniques
- Diamètre nominal :DN65 (2-1/2 pouces)
- Pression nominale :PN16 (équivalent classe 150)
- Matériau du corps et du disque :ASTM A351 CF8M (acier inoxydable 316)
- Matériau du siège :PTFE vierge
- Matériau du ressort :Acier inoxydable 316 (Inconel X-750 en option)
- Norme de connexion :Type de plaquette, s'adapte entre les brides EN 1092-1 PN16 / ASME B16.5 Classe 150
- Norme de conception :API 594, API 598, EN 13709
- Face-à-face :Modèle court API 594
- Température de fonctionnement :-29°C à +200°C (-20°F à +392°F)
- Médias applicables :Eau, eau chaude, vapeur, pétrole, gaz, acides faibles, solvants organiques
Applications typiques
- Usines de traitement de l’eau :Prévention du reflux de refoulement de pompe dans les conduites d'eau brute, d'eau traitée et de boues
- Systèmes CVC :Boucles de circulation d'eau glacée, d'eau de condenseur et d'eau chaude
- Pétrole et gaz :Lignes de traitement des raffineries, tuyauterie des parcs de stockage et systèmes de transfert de carburant
- Marine et construction navale :Systèmes d'eau de ballast, conduites d'évacuation de cale, canalisations de lutte contre l'incendie
- Traitement chimique :Transfert de supports corrosifs où la compatibilité 316 SS est requise
- Production d'électricité :Circuits d'eau de refroidissement, tuyauterie auxiliaire, conduites de retour des condensats
Assurance qualité
Chaque clapet anti-retour à double plaque Xidelong est soumis aux procédures de contrôle de qualité suivantes avant expédition :
- Test de pression de coque à 100 % selon API 598 à 1,5 fois la pression nominale
- Test d'étanchéité du siège à 100 % à une pression nominale de 1,1x sans fuite visible
- Certificat matériau (EN 10204 3.1) pour les composants de carrosserie, de disque et de garniture
- Contrôle dimensionnel par rapport aux tolérances face à face API 594
- Traçabilité complète du lot de fusion au produit fini
Pour les configurations personnalisées, y compris les garnitures de service acide NACE MR0175, les extensions cryogéniques ou les modèles de perçage de brides spéciaux, veuillez contacter notre équipe d'ingénierie. Nous proposons une marque OEM et des solutions d'emballage sur mesure pour répondre aux exigences de votre projet.
Contactez-nous aujourd'huipour un devis compétitif, une fiche technique ou pour demander un échantillon pour évaluation.
