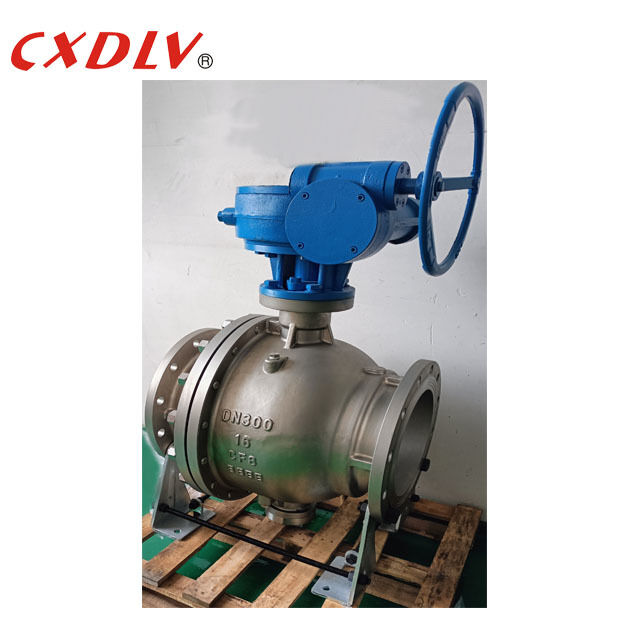

Vanne à boisseau sphérique à tourillon en acier inoxydable 12" PN16 à brides avec actionneur à vis sans fin

Valve à bille montée sur trunnion à flanc en acier inoxydable de 12 pouces PN16 avec opérateur d'engrenage à vers

La soupape à bille de cette série a la bille fixe, sous toute pression, la bille ne bougera pas sous la pression du ressort et du siège de la soupape à pression moyenne pour réaliser un bon scellement,Ainsi, le siège de la vanne ne souffrira pas trop de pressionSa durée de vie est de 2 à 3 fois supérieure à celle d'une soupape à bille ordinaire de type O, qui est particulièrement applicable à la haute pression et au grand diamètre.

Paramètres techniques:

La soupape à bille à trunnion est une forme de soupape à quart de tour qui utilise une boule creuse, perforée et fixée/supportée pour contrôler le débit à travers elle.

Une soupape montée sur trunnion signifie que la boule est limitée par des roulements et ne peut tourner que si la majeure partie de la charge hydraulique doit être supportée par les contraintes du système.résultant en une faible pression de roulement et sans fatigue de l'arbreLa pression de la ligne pousse le siège en amont contre la boule stationnaire de sorte que la pression de la ligne force le siège en amont sur la boule pour le faire sceller.

L'ancrage mécanique de la bille absorbe la poussée de la pression de la ligne, évitant ainsi un frottement excessif entre la bille et les sièges,donc même à pleine pression de travail nominale couple de fonctionnement reste faibleCeci est particulièrement avantageux lorsque la soupape à bille est actionnée, car elle réduit la taille de l'actionneur et donc les coûts globaux du package d'actionnement de la soupape.

 Avantages

La conception de la bille à trunnion est le couple de fonctionnement inférieur, la facilité d'utilisation,Minimisation de l'usure des sièges (l'isolation de la tige/boule empêche la charge latérale et l'usure des sièges en aval, améliorant ainsi les performances et la durée de vie), superior sealing performance at both high and low pressure (a separate spring mechanism and upstream line pressure is used as the sealing against the stationary ball for low pressure and high pressure m applications).

Le trunnion est disponible pour toutes les tailles et pour toutes les classes de pression, mais il n'est pas adapté à des fins d'étranglement.

Application du projet

La soupape à bille à trunnion est utilisée pour couper ou connecter le milieu dans divers conduits de classe 150-classe 2500 et pn16-pn320.gaz liquéfiéIl est largement utilisé dans des industries telles que l'industrie chimique, le pétrole, le gaz naturel, la métallurgie, etc.Les modes de conduite de la soupape à bille à trunnion comprennent la conduite du ver et du train de verLes soupapes à billes à trunnion adoptent généralement une connexion par bride, et une connexion par soudage à bout est également adoptée.Le siège peut être un siège à joints souples ou un siège à joints durs en métal..

Questions fréquentes

Q: Êtes-vous une société commerciale ou un fabricant?

R: Nous sommes une usine.

Q: Combien de temps avez-vous pour la livraison?

R: Selon la commande, 7 à 60 jours.

Q: Vous fournissez des échantillons?

R: Oui, nous pourrions offrir l'échantillon gratuitement, mais ne pas payer le coût du fret.

Q: Quelles sont vos conditions de paiement?

R: Paiement <= 1000USD, 100% à l'avance. Paiement>= 1000USD, 30% T/T à l'avance, solde avant expédition.
