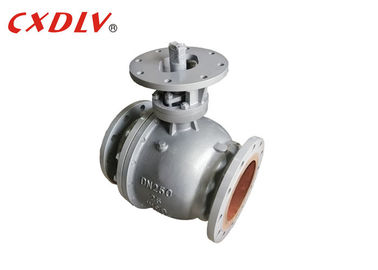

Opération montée par tourillon d'engrenage à vis sans fin de robinet à tournant sphérique de DIN3357 2pcs

Robinet à tournant sphérique monté par tourillon d'acier au carbone avec l'opération de vitesse

Le robinet à tournant sphérique de cette série a la boule fixe, sous n'importe quelle pression, la boule ne se déplacera pas sous pression du ressort et le milieu, siège de valve de poussée pour réaliser le bon scellage, ainsi siège de valve ne souffrira pas trop de pression, a peu de déformation, petit couple d'opération et longue durée de vie. Sa durée de vie est 2~3 fois du type ordinaire robinet d'O à tournant sphérique, qui s'applique particulièrement pour le diamètre à haute pression et grand

Caractéristiques

• Température ambiante : -20°C à 190°CMaximum
• Milieu de fonctionnement : L'eau, pétrole, gaz, acide, etc.
• Conception : API 6D/API 608 ; DIN3357 ; En 13709 ; BS5351 ; JIS 2071
• Inspection&Testing : Api 598/API 6D ; DIN 3230 ; En 12266 ; BS5146 ; JIS B2003
• Face à face : ASME B16.10 ; DIN 3202 ; En 558 ; BS2080 ; JIS B200

Aperçu

Le robinet à tournant sphérique de tourillon est une forme de valve de quart de tour qui emploie boule de cavité, perforée et fixe/soutien pour commander pour la traverser.

Un tourillon a monté des moyens de valve que la boule est contrainte par des incidences et est seulement permise de tourner, la majorité de la charge hydraulique d'être soutenu par les contraintes de système, ayant pour résultat la basse pression de rapport et aucune fatigue d'axe. La ligne pression conduit le siège ascendant contre la boule stationnaire de sorte que la ligne pression force le siège ascendant sur la boule pour la faire sceller.

L'ancrage mécanique de la boule absorbe la poussée de la ligne pression, empêchant le frottement excédentaire entre la boule et les sièges, tellement même au plein couple de fonctionnement évalué de pression d'utilisation demeure bas. C'est particulièrement avantageux quand le robinet à tournant sphérique est actionné parce qu'il réduit la taille du déclencheur et par conséquent les coûts globaux du paquet de mise en action de valve.

Avantage

La conception de boule de tourillon est le couple de fonctionnement inférieur, facilité d'emploi, usage réduit au minimum de siège (la tige/isolement de boule empêche le chargement et l'usage latéraux des sièges en aval améliorant la représentation et la durée de vie), représentation de scellage supérieure à la pression de ciel et terre (un mécanisme distinct et une ligne ascendante pression de ressort est employé comme cachetage contre la boule stationnaire pour la basse pression et les applications à haute pression de m).

Le tourillon est disponible pour toutes les tailles et pour toutes les classes de pression mais ils ne sont pas appropriés à l'étranglement.

Application

Le robinet à tournant sphérique de tourillon est utilisé pour couper ou relier le milieu dans diverses canalisations de class150-class2500 et de pn16-pn320. Il peut convenir pour différents médias tels que l'eau, la vapeur, le pétrole, le gaz liquéfié, le gaz naturel, le gaz de charbon, l'acide nitrique, l'acide acétique, les médias de oxydation, l'urée et etc. Il est très utilisé dans des industries telles que l'industrie chimique, le pétrole, le gaz naturel, la métallurgie et etc. Les modes moteurs du robinet à tournant sphérique de tourillon incluent l'entraînement de ver et d'engrenage à vis sans fin, le manuel conduisant, l'entraînement pneumatique et l'entraînement électrique. Les robinets à tournant sphérique de tourillon adoptent généralement la connexion de bride, et la connexion de bout-soudure est également adoptée. Le siège peut être siège mou de joint ou siège dur de joint en métal.

FAQ

Q : Est-vous société commerciale ou le fabricant ?

: Nous sommes une usine.

Q : De quelle longueur est-il votre délai de livraison ?

: Selon l'ordre, 7~60days.

Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?

: Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.

Q : Quelles sont vos conditions de paiement ?

: Payment=1000USD<>, 30% T/T à l'avance, équilibre avant expédition.
