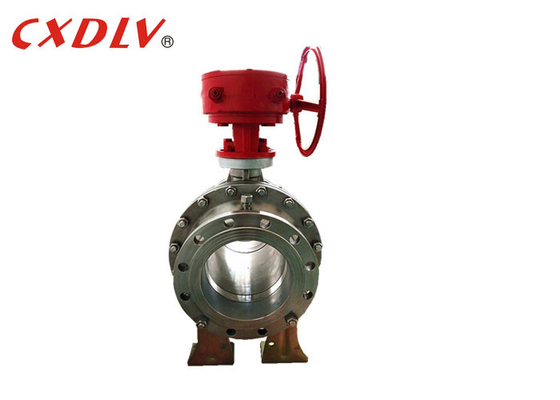

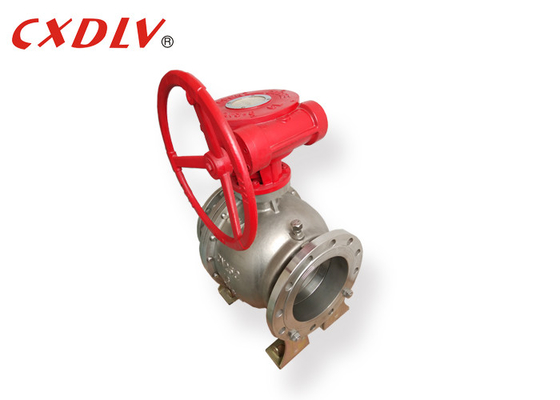

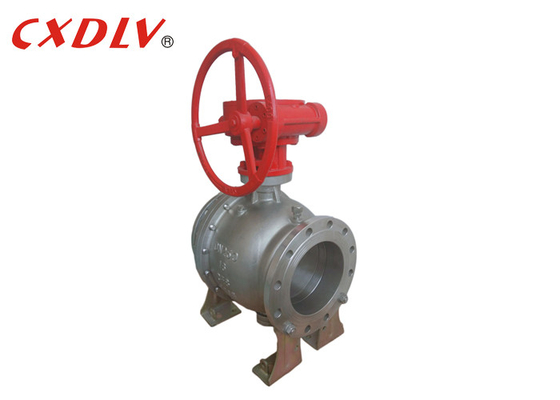

Acier de fonte monté par tourillon d'extrémité PN16 DN150 DN200 de robinet à tournant sphérique

Robinet à boisseau sphérique à tourillon avec extrémités à bride

Caractéristiques

• Disponible dans les tailles DN150 - DN400
• Disponible en PN16
• Débit supérieur avec un design de boule profilée unique
• Port complet
• Disponible avec actionnement pneumatique, électrique, à engrenage ou à levier
• Industries : pétrole et gaz, marine, raffinage, géothermie, énergie, chimie, pâtes et papiers, cryogénie, mines/acier
• Fabriqué selon un système de qualité certifié ISO 9001

Aperçu

La vanne à boisseau sphérique à tourillon est une forme de vanne quart de tour qui utilise une bille creuse, perforée et fixe/supportée pour contrôler le débit à travers elle.

Une vanne montée sur tourillon signifie que la bille est contrainte par des roulements et n'est autorisée à tourner que, la majorité de la charge hydraulique devant être supportée par les contraintes du système, ce qui entraîne une faible pression de roulement et aucune fatigue de l'arbre.La pression de ligne entraîne le siège en amont contre la bille fixe de sorte que la pression de ligne force le siège en amont sur la bille pour la rendre étanche.

L'ancrage mécanique de la bille absorbe la poussée de la pression de ligne, empêchant un frottement excessif entre la bille et les sièges, de sorte que même à pleine pression de travail nominale, le couple de fonctionnement reste faible.Ceci est particulièrement avantageux lorsque la vanne à boisseau sphérique est actionnée car cela réduit la taille de l'actionneur et donc les coûts globaux de l'ensemble d'actionnement de la vanne.

Avantage

La conception de la boule de tourillon est le couple de fonctionnement inférieur, la facilité d'utilisation, l'usure du siège minimisée (l'isolation tige/boule empêche le chargement latéral et l'usure des sièges en aval améliorant les performances et la durée de vie), des performances d'étanchéité supérieures à haute et basse pression (un mécanisme à ressort séparé et la pression de la conduite en amont est utilisée comme étanchéité contre la bille fixe pour les applications à basse pression et à haute pression).

Le tourillon est disponible pour toutes les tailles et pour toutes les classes de pression mais ils ne conviennent pas à des fins d'étranglement.

Application

Le robinet à tournant sphérique à tourillon est une sorte de robinet à double blocage et purge (DDB), tandis que le robinet à tournant sphérique flottant ne scelle que le côté aval. Le robinet à tournant sphérique peut bloquer les fluides en amont et en aval.Et lorsque la pression dans la cavité centrale est supérieure à la force du ressort du siège, le siège sera ouvert pour relâcher la pression à l'intérieur de la chambre afin d'assurer la sécurité.

Pourquoi choisir Xidelong ?

Spécialisation:
Nous sommes spécialisés dans la fabrication de vannes à bille, vannes papillon, vannes à vanne, vannes sphériques, clapets anti-retour, voyants, accessoires de vannes ......
Avantage:
1.Prix: Comme nous sommes la fabrication professionnelle de vannes et d'accessoires, nous nous assurons que le prix proposé doit être très compétitif par rapport aux autres.
2. Inspection des matières premières : tous les matériaux sont testés de haute qualité et conservés en entrepôt.
3. Travailleurs : Tous les travailleurs formés pendant 3 mois, travailleurs qualifiés sur la chaîne de production.

Ordre simple:
Nous facturerons des frais express uniquement pour les clients fidèles en général, et pour les nouveaux clients, nous facturerons 50% du coût des unités et des frais express principalement.

Délai de livraison:
Nous prenons généralement 20 jours pour les commandes officielles après réception du prépaiement, et les commandes d'échantillons seront prêtes dans les 7 jours.

Contrôle de qualité:
Nous avons un système de qualité très strict et complet pour nous assurer que chaque produit répondra aux exigences de qualité selon les clients, le contrôle de qualité entrant, le contrôle de qualité final, le contrôle de qualité sortant.Pendant ce temps, tous les produits seront strictement inspectés avant la livraison. '' La qualité d'abord, le service d'abord '' que nous poursuivons tout le temps.

Période de garantie:
18 mois à compter de la date à laquelle nous avons signé le contrat ou PI.Support technique pour toute la vie.
(En cas de divergence entre les marchandises et la commande et les dessins, les clients émettent un rapport de réclamation concernant les marchandises défectueuses et joignent des documents photographiques. Les clients doivent envisager soit d'effectuer une livraison supplémentaire pour le remplacement des marchandises défectueuses, tous les frais sont couverts par notre société. Soit le les clients décideront que nous devrions compenser les dépenses pour les marchandises défectueuses. Cette compensation couvrira tous les frais de transport, les frais de douane, le montant des marchandises payées.)

Termes et conditions de paiement :
1. Conditions TT : le paiement sera de 30 % du prépaiement par virement bancaire direct (T/T), les 70 % restants avant l'expédition ou la copie de BL envoyée par nous par fax ou par e-mail.
2. Conditions L/C : paiement par L/C à vue et sans restriction.(L/C doit prévoir un minimum de 30 jours à compter de la date d'expédition de la présentation des documents pour négociation, toutes les clauses de la L/C doivent être claires, concises et acceptables. Ne pas autoriser les clauses, termes et conditions spéciaux.)

Prix ​​compétitif:
Nous fournissons des prix compétitifs, une bonne qualité et le meilleur service pour atteindre l'objectif gagnant-gagnant.

Personnalisation :
sur mesure est acceptable.
