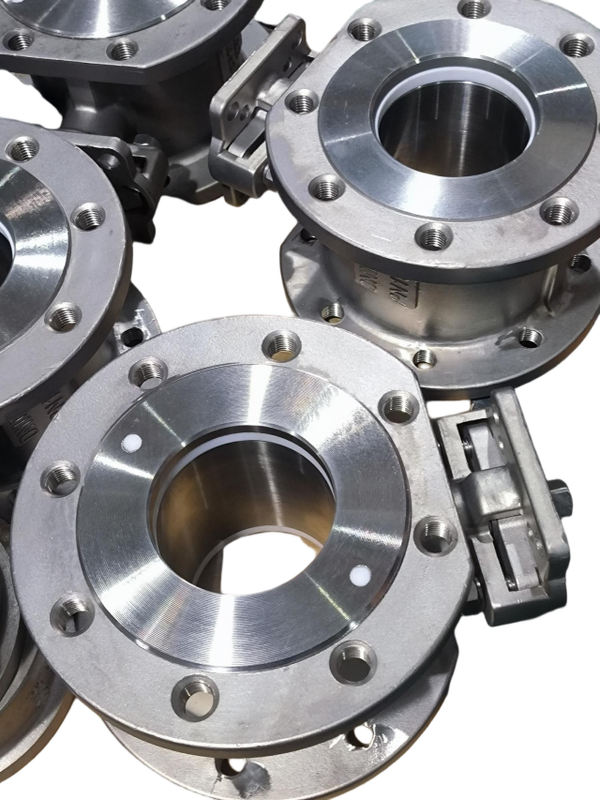

Robinet à bille italien à paroi mince en acier au carbone WCB, composants à changement rapide, 2 pièces avec support de montage ISO5211
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Le numéro de série est le numéro de série. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T/T,D/A,L/C,D/P |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Connexion: | Tranche | Opération: | Poignée |
|---|---|---|---|
| Pression: | PN16/PN25 | Nom du produit: | 1pc de soupape à bille |
| Matériau de la vanne: | acier au carbone WCB | Modèle: | Le numéro de série est le numéro de série. |
| Gamme de tailles: | DN15~DN200 | Température: | -20°C~350°C |
| Mettre en évidence: | Vanne à boisseau sphérique en acier au carbone WCB,Vanne à boisseau sphérique à paroi mince à changement rapide,Conception italienne à montage direct ISO5211 |
||
Description de produit
Valve à bille en plaquette italienne à paroi mince avec composants à changement rapide - valve à bille WCB en acier au carbone
Caractéristiques générales
Valve à bille Italie
Normes applicables:
- Conception et fabrication : GB / T12237 / 1989
- Connexion: JB / T79
- Essai de résistance au feu: GB / T13927 - 1992
Plage de taille:
- DN15 à DN200
Pression nominale:
- Construction 1,6 à 4,0 MPa
Limites de température:
- 20 °C à 350 °C
Ventilateurs à billes de type wafer(ou appelées soupapes à bille de type "Italy Super Thin") sont utilisées dans l'équipement de tuyauterie dans l'état de PN1,0 à 2,5 MPa,température de fonctionnement de 29 à 180°C (l'anneau d'étanchéité est en RPTFE) ou de 29 à 180°C (l'anneau d'étanchéité est en polyphénylène PPL), pour obtenir de couper ou de connecter le milieu dans le pipeline. le milieu applicable, tels que l'eau, vapeur, huile, acide nitrique, acide acétique, carbamide,ou d'un milieu d'oxydation peut être appliqué sous réserve du matériau de la vanne différentielle adopté.
| Unité: mm | |||||
| Pression | Taille | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Application du projet
La vanne à bille à gaufre peut être largement utilisée dans le pétrole, la chimie, la métallurgie, la centrale électrique, l'industrie légère et d'autres domaines pour ajuster ou couper automatiquement le pétrole, l'eau, le gaz et la pâte ou le fluide fibreux.
Résistance
1Conception de la tige résistante au soufflage.
2. Conception complète du port
3. ISO5211 Plaque de montage directe
4. Standard de la bride: GB
5. Différents matériaux d'étanchéité et options en acier au carbone
6La structure de la soupape à bille est simple, petite et légère.
Sélection du modèle
Valve à bille à plaquettes
| Numéro de modèle | Pression de travail /Mpa |
Température applicable /°C |
Moyenne applicable |
| Le numéro de série est le numéro de série. | 1.6 | PTFE ≤ 150 PPL ≤ 250 |
Gaze de pétrole d'eau |
| Le numéro de série est le numéro de série. | 2.5 | Gaze de pétrole d'eau | |
