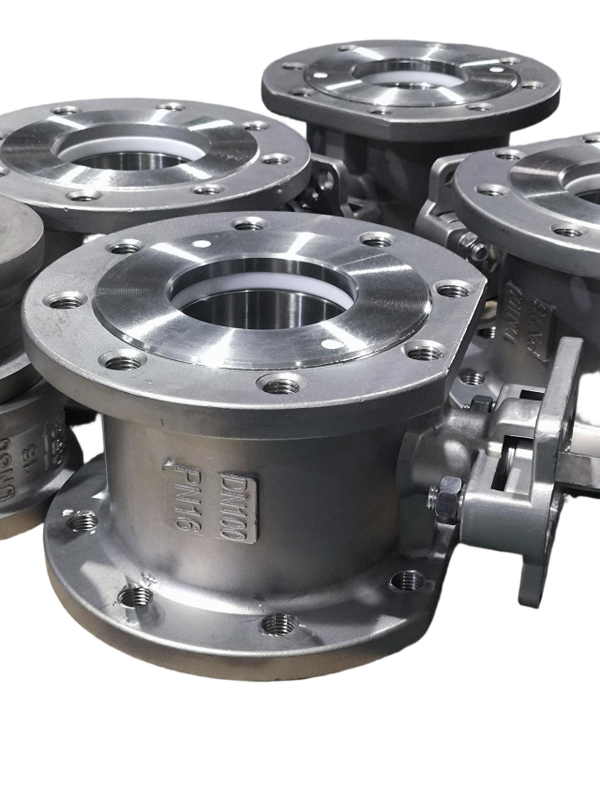

Vanne à boisseau sphérique à plaquette mince italienne en acier inoxydable avec composants à changement rapide 2PC avec plateau de montage ISO5211
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q71F-40P |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T / T, Paypal, Western Union, D / A, L / C, D / P, Moneygram |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Connexion: | Tranche | Opération: | Poignée |
|---|---|---|---|
| Pression: | PN40 | Nom du produit: | 1pc de soupape à bille |
| Matériau de la vanne: | Acier inoxydable CF8 CF8M | Modèle: | Q71F-40P |
| Gamme de tailles: | DN15~DN200 | Température: | -20°C~350°C |
| Mettre en évidence: | Vanne à plaquette haute pression PN40,Vanne à boisseau sphérique à changement rapide en acier inoxydable,Conception à bride italienne à paroi mince |
||
Description de produit
PN40 Valve à bille italienne à paroi mince en plaquette avec composants à changement rapide - Valve à bille haute pression en acier inoxydable
Caractéristiques générales
Valve à bille Italie
Normes applicables:
- Conception et fabrication : GB / T12237 / 1989
- Connexion: JB / T79
- Essai de résistance au feu: GB / T13927 - 1992
Plage de taille:
- DN15 à DN200
Pression nominale:
- PN40 (4,0 MPa)
Limites de température:
- 20 °C à 350 °C
Ventilateurs à billes de type wafer(ou appelées soupapes à bille de type "Italy Super Thin") sont utilisées dans l'équipement de tuyauterie dans l'état de PN1,0 à 2,5 MPa,température de fonctionnement de 29 à 180°C (l'anneau d'étanchéité est en RPTFE) ou de 29 à 180°C (l'anneau d'étanchéité est en polyphénylène PPL), pour obtenir de couper ou de connecter le milieu dans le pipeline. le milieu applicable, tels que l'eau, vapeur, huile, acide nitrique, acide acétique, carbamide,ou d'un milieu d'oxydation peut être appliqué sous réserve du matériau de la vanne différentielle adopté.
| Unité: mm | |||||
| Pression | Taille | L | D | D1 | D2 |
| PN40 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Application du projet
La vanne à bille à gaufre peut être largement utilisée dans le pétrole, la chimie, la métallurgie, la centrale électrique, l'industrie légère et d'autres domaines pour ajuster ou couper automatiquement le pétrole, l'eau, le gaz et la pâte ou le fluide fibreux.
Résistance
1Conception de la tige résistante au soufflage.
2. Conception complète du port
3. ISO5211 Plaque de montage directe
4. Standard de la bride: GB
5. Différents matériaux d'étanchéité et options en acier au carbone
6La structure de la soupape à bille est simple, petite et légère.
Sélection du modèle
Valve à bille à plaquettes
| Numéro de modèle | Pression de travail /Mpa |
Température applicable /°C |
Moyenne applicable |
| Le numéro de série est le numéro de série. | 4.0 | PTFE ≤ 150 PPL ≤ 250 |
Nitrose |
| Le numéro de référence: | 2.5 | Nitrose | |
| Q71F-40Ti | 4.0 | Moyen corrosif oxydant | |
| Le numéro de référence est le Q71F-25Ti. | 2.5 | Moyen corrosif oxydant |
