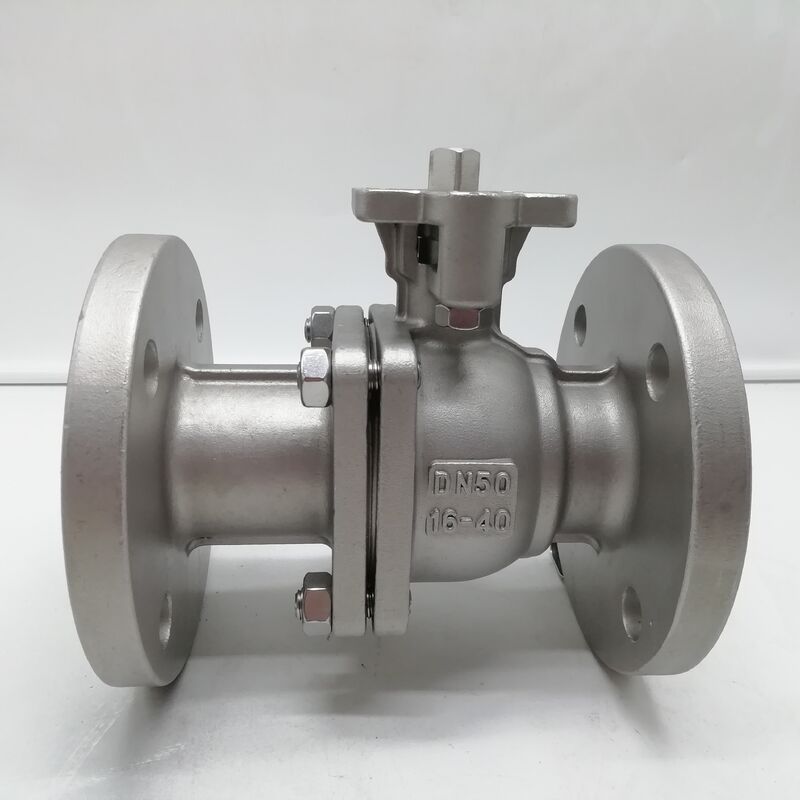

DN50 PN16 soupape à bille à flanc CF8M en acier inoxydable dégradé oxygène propre à pleine profondeur boule flottante pour un service sans huile
Détails sur le produit:
| Lieu d'origine: | Zhejiang, Chine |
| Nom de marque: | Xidelong |
| Certification: | ISO 9001:2015, CE |
| Numéro de modèle: | DN50-PN16 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | USD 60-250 / Piece |
| Détails d'emballage: | Sac en polyéthylène scellé, propre à l'oxygène, avec déshydratant, étui en contreplaqué de quali |
| Délai de livraison: | 7-15 jours ouvrables |
| Conditions de paiement: | T/T, LC, PayPal, Western Union |
| Capacité d'approvisionnement: | 3000 pièces par mois |
|
Détail Infomation |
|||
| Type de vanne: | Valve à bille flottante à flanc | Diamètre nominal: | DN50 (2 pouces) |
|---|---|---|---|
| Pression nominale: | PN16 | Matériau du corps: | Acier inoxydable CF8M (316) |
| Matériau de la balle: | Acier inoxydable 316 | Matériau de la tige: | Acier inoxydable 316 |
| Matériau du siège: | PTFE | Type d'alésage: | Pleinement étouffé |
| Norme de connexion: | EN 1092-1 PN16 | Traitement de surface: | Dégraissé / Nettoyé à l'oxygène |
| Température de fonctionnement: | -29°C à 180°C | ||
| Mettre en évidence: | Valve à bille à bride DN50 PN16,Valve à bille en acier inoxydable CF8M,Vanne à boisseau sphérique flottante à passage intégral |
||
Description de produit
Vanne à boisseau sphérique à bride DN50 PN16 CF8M — Boule flottante à passage intégral dégraissée et propre à l'oxygène pour un service sans huile
LeRobinet à tournant sphérique à bride Xidelong DN50 PN16est un robinet à tournant sphérique flottant à passage intégral haut de gamme spécialement traité avec un traitement de dégraissage et de nettoyage à l'oxygène pour les applications de service sans huile. Fabriquée avec un corps, une bille et une tige en acier inoxydable CF8M (ASTM A351 Grade 316), cette vanne est conçue pour répondre aux exigences strictes de propreté des conduites d'oxygène, des systèmes de gaz de haute pureté et des industries de transformation critiques où la contamination par les hydrocarbures est inacceptable.
Processus de dégraissage et de nettoyage à l'oxygène
Chaque vanne est soumise à un protocole de nettoyage rigoureux en plusieurs étapes :
- Bain dégraissant alcalin :Immersion complète dans une solution alcaline chauffée pour éliminer toutes les huiles d'usinage, les liquides de coupe et la graisse de surface
- Nettoyage par ultrasons :Cavitation ultrasonique à haute fréquence dans l'eau déminéralisée pour déloger les microparticules contaminants des connexions filetées et des surfaces de la cavité
- Rinçage final :Plusieurs rinçages à l'eau déminéralisée pour éliminer les agents de nettoyage résiduels
- Séchage à l'air chaud :Séchage à air chaud filtré dans un environnement de salle blanche pour éviter la recontamination
Principales fonctionnalités
| Fonctionnalité | Avantage |
|---|---|
| Construction en acier inoxydable CF8M | Résistance supérieure à la corrosion sur le corps, la bille et la tige ; compatible avec les milieux de haute pureté sans lixiviation des ions métalliques |
| Conception à passage intégral | Chemin d'écoulement sans restriction avec chute de pression nulle ; identique au diamètre intérieur du tuyau pour le raclage et une efficacité de débit maximale |
| Tige anti-éruption | La tige à entrée inférieure avec épaulement intégré empêche l'éjection de la tige sous pression ; un dispositif antistatique entre la tige et la bille assure la continuité électrique |
| Support de montage ISO 5211 | Bride supérieure standardisée pour le montage direct d'actionneurs pneumatiques ou électriques sans fabrication de support personnalisé |
Spécifications techniques
- Diamètre nominal :DN50 (2 pouces)
- Pression nominale :PN16 (équivalent classe 150)
- Corps / Bille / Potence :ASTM A351 CF8M (acier inoxydable 316)
- Siège et joint :PTFE vierge
- Type d'alésage :Passage complet
- Norme de conception :ASME B16.34
- Norme de bride :EN 1092-1 PN16 (ASME B16.5 Classe 150 disponible sur demande)
- Face-à-face :Modèle long ASME B16.10
- Sécurité incendie :disponible sur demande
- Température de fonctionnement :-29°C à +180°C
Applications cibles
- Pipelines d'oxygène :Unités de séparation d'air, piquage d'oxygène dans les aciéries, systèmes de gaz médicaux pour hôpitaux, conduites d'oxycombustion
- Distribution de gaz de haute pureté :Fabrication de semi-conducteurs, fabrication pharmaceutique, réseaux d'approvisionnement en gaz de laboratoire
- Traitement chimique :Transfert de solvants, conduites d'alimentation en monomères, systèmes chimiques réactifs où la contamination par les hydrocarbures provoque des réactions secondaires
- Aérospatial:Équipements d'assistance au sol LOX / LN₂, systèmes de manutention de propulseurs
Assurance qualité
- Test de pression de coque à 100 % à 1,5x la pression nominale selon API 598
- Test d'étanchéité du siège à 100 % à une pression nominale de 1,1x
- Certificat matériau (EN 10204 3.1) pour toutes les pièces sous pression
Contactez Xidelong aujourd'huipour un devis compétitif, une fiche technique ou pour discuter de vos besoins spécifiques en matière de vannes anti-oxygène.
