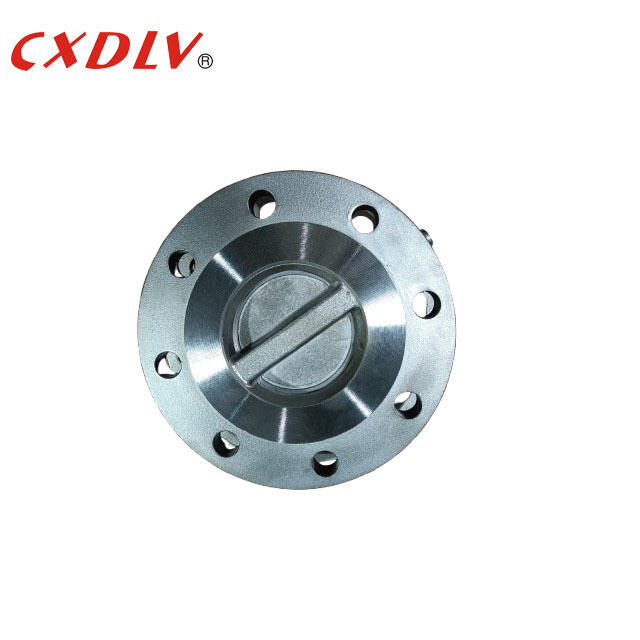

Valve de vérification à bride en acier inoxydable à double plaque
Détails sur le produit:
| Lieu d'origine: | Zhejiang, Chine |
| Nom de marque: | Xidelong |
| Certification: | ISO 9001:2015, CE |
| Numéro de modèle: | H46W-16R |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | USD 50-200 / Piece |
| Détails d'emballage: | Boîtier en contreplaqué de qualité export avec protection intérieure en mousse |
| Délai de livraison: | 7-15 jours ouvrables |
| Conditions de paiement: | T/T, L/C, PayPal, |
| Capacité d'approvisionnement: | 5000 pièces par mois |
|
Détail Infomation |
|||
| Type de vanne: | soupape de freinage à plaque double | Pression nominale: | PN16 |
|---|---|---|---|
| Matériau du corps: | Acier inoxydable CF8M (316) | Matériau du disque: | Acier inoxydable CF8M (316) |
| Matériau du ressort: | Acier inoxydable 316 | Type de connexion: | Tranche |
| Température de fonctionnement: | -29°C à 200°C | Supports applicables: | Eau, pétrole, gaz |
Description de produit
Clapet anti-retour en acier inoxydable à brides, clapet de retenue à double disque à battant
Le Clapet anti-retour à brides doubles Xidelong est un clapet anti-retour haute performance conçu pour une prévention fiable du reflux dans les systèmes de tuyauterie industriels exigeants. Doté d'un corps robuste en acier inoxydable CF8M (grade A351 316) et de deux disques à ressort, ce clapet de retenue à brides offre une résistance exceptionnelle à la corrosion, une fermeture rapide et un fonctionnement sans entretien dans une large gamme d'applications.
Caractéristiques principales
| Caractéristique | Avantage |
|---|---|
| Conception à double disque à ressort | Le mécanisme à ressort de torsion assure une fermeture instantanée et étanche aux bulles lorsque le flux s'inverse, évitant les coups de bélier et les dommages au système |
| Corps et disques en acier inoxydable CF8M | Résistance supérieure à la corrosion et à l'oxydation ; convient aux milieux agressifs, y compris l'eau de mer, les produits chimiques et les fluides à haute température jusqu'à 200°C |
Spécifications techniques
- Matériau du corps et du disque : ASTM A351 CF8M (acier inoxydable 316), CF8/Acier inoxydable duplex 2205/Acier inoxydable duplex 2507
- Matériau du siège : PTFE vierge
- Matériau du ressort : Acier inoxydable 316 (Inconel X-750 en option)
- Norme de raccordement : Brides EN 1092-1 PN16 / ASME B16.5 Classe 150
- Norme de conception : API 594, EN 13709
- Température de fonctionnement : -29°C à +200°C (-20°F à +392°F)
- Milieux applicables : Eau, eau chaude, vapeur, huile, gaz, acides faibles, solvants organiques
Applications typiques
- Stations de traitement de l'eau : Prévention du reflux à la sortie des pompes dans les conduites d'eau brute, d'eau traitée et de boues
- Systèmes CVC : Boucles de circulation d'eau glacée, d'eau de condenseur et d'eau chaude
- Pétrole et gaz : Lignes de processus de raffinerie, tuyauteries de parcs de réservoirs et systèmes de transfert de carburant
- Marine et construction navale : Systèmes d'eau de ballast, conduites de décharge de cale, conduites principales de lutte contre l'incendie
- Traitement chimique : Transfert de milieux corrosifs où la compatibilité avec l'acier inoxydable 316 est requise
- Production d'énergie : Circuits d'eau de refroidissement, tuyauteries auxiliaires, conduites de retour de condensat
Assurance qualité
Chaque clapet anti-retour à brides doubles Xidelong subit les procédures de contrôle qualité suivantes avant expédition :
- Test de pression de coque à 100 % selon API 598 à 1,5 fois la pression nominale
- Test d'étanchéité du siège à 100 % à 1,1 fois la pression nominale sans fuite visible
- Certificat matière (EN 10204 3.1) pour les composants du corps, du disque et de la garniture
- Inspection dimensionnelle selon les tolérances d'entraxe API 594
- Traçabilité complète du lot de fusion au produit fini
Contactez-nous dès aujourd'hui pour un devis compétitif, une fiche technique ou pour demander un échantillon à évaluer.
