Ventilateur de vérification à plaques doubles en acier inoxydable Ventilateur de non-retour pour gaz d'eau
Détails sur le produit:
| Lieu d'origine: | Zhejiang, Chine |
| Nom de marque: | Xidelong |
| Certification: | ISO 9001:2015, CE |
| Numéro de modèle: | H76W-16P |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | USD 50-200 / Piece |
| Détails d'emballage: | Boîtier en contreplaqué de qualité export avec protection intérieure en mousse |
| Délai de livraison: | 7-15 jours ouvrables |
| Conditions de paiement: | T/T, LC, PayPal, Western Union |
| Capacité d'approvisionnement: | 5000 pièces par mois |
|
Détail Infomation |
|||
| Type de vanne: | soupape de freinage à plaque double | Diamètre nominal: | DN65 (2-1/2") |
|---|---|---|---|
| Pression nominale: | PN16 | Matériau du corps: | Acier inoxydable CF8M (316) |
| Matériau du disque: | Acier inoxydable CF8M (316) | Matériau du siège: | PTFE |
| Matériau du ressort: | Acier inoxydable 316 | Type de connexion: | Tranche |
| Température de fonctionnement: | -29°C à 200°C | Supports applicables: | Eau, pétrole, gaz |
Description de produit

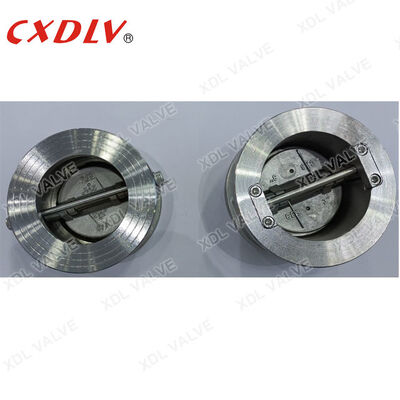

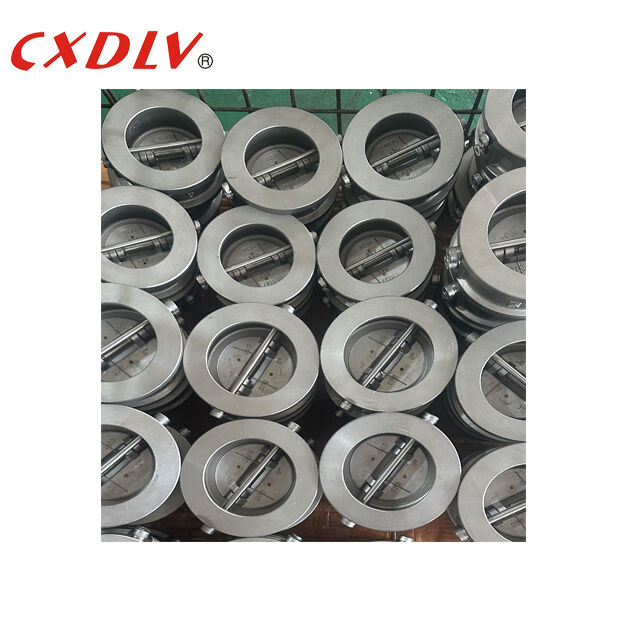

Ventilateur de vérification à plaques doubles en acier inoxydable Ventilateur de non-retour pour gaz d'eau
LeVentilateur de vérification à double plaque de gaufre Xidelongest une soupape de non-retour haute performance conçue pour une prévention fiable du reflux dans les systèmes de tuyauterie industriels exigeants.Avec un corps robuste en acier inoxydable CF8M (A351 Grade 316) et deux disques à ressort, cette soupape de freinage de type gaufre offre une résistance exceptionnelle à la corrosion, une fermeture rapide et un fonctionnement sans entretien dans un large éventail d'applications.
Principales caractéristiques
| Caractéristique | Avantages |
|---|---|
| Conception à double plaque à ressort | Le mécanisme de ressort de torsion assure une fermeture instantanée et étanche aux bulles lorsque le débit s'inverse, évitant ainsi les dommages causés par le marteau à eau et le système |
| CF8M Corps et disques en acier inoxydable | Résistance supérieure à la corrosion et à l'oxydation; adapté aux milieux agressifs, y compris l'eau de mer, les produits chimiques et les fluides à haute température jusqu'à 200 °C |
| Configuration de la gaufre compacte | Dimension face à face ultra-courte (selon l'API 594) économise de l'espace d'installation et réduit le poids du pipeline; s'adapte entre les brides standard sans supports supplémentaires |
| Siège souple | Sécurisation étanche à basse pression différentielle; large compatibilité chimique; siège remplaçable prolonge la durée de vie de la vanne |
| Sécurisation bidirectionnelle | Fermeture positive dans les deux sens du débit; siège de secours secondaire à sécurité incendie métal-métal disponible sur demande |
Spécifications techniques
- Diamètre nominal:DN65 (2-1/2 pouces)
- Préférence de pression:PN16 (équivalent de la classe 150)
- Matériau du corps et du disque:ASTM A351 CF8M (316 acier inoxydable)
- Matériau du siège:PTFE vierge
- Matériau de ressort:Acier inoxydable 316 (Inconel X-750 en option)
- Norme de connexion:Type de plaquette, adapté entre les brides de la classe 150 de la norme EN 1092-1 PN16 / ASME B16.5
- Norme de conception:Pour l'utilisation des produits de la catégorie 1
- Face à face:API 594 Modèle court
- Température de fonctionnement:-29°C à +200°C (-20°F à +392°F)
- Médias applicables:Eau, eau chaude, vapeur, huile, gaz, acides faibles, solvants organiques
Applications typiques
- Installations de traitement des eaux:Prévention du reflux des rejets de pompes dans les conduites d'eau brute, d'eau traitée et de boues
- Systèmes de climatisationCircules de circulation d'eau froide, d'eau de condensation et d'eau chaude
- Pétrole et gaz:lignes de traitement des raffineries, tuyauterie des réservoirs et systèmes de transfert de carburant
- Marine et construction navale:Systèmes d'eau de ballast, lignes de décharge de fûts, réseaux de lutte contre les incendies
- Traitement chimique:Transfert de milieux corrosifs lorsque la compatibilité 316 SS est requise
- Génération d'énergie:Circuits d'eau de refroidissement, tuyauterie auxiliaire, conduites de retour de condensat
Assurance qualité
Chaque soupape de contrôle à double plaque Xidelong est soumise aux procédures de contrôle de qualité suivantes avant expédition:
- Test de la pression de la coque à 100% selon l'API 598 à une pression nominale de 1,5 fois
- Essai de fuite de 100% du siège à une pression nominale de 1,1 fois et zéro fuite visible
- Certificat de matériau (EN 10204 3.1) pour les composants de la carrosserie, du disque et de la garniture
- Inspection dimensionnelle selon les tolérances de face à face de l'API 594
- Traçabilité complète du lot de fusion au produit fini
Pour les configurations personnalisées, y compris les garnitures de service acide NACE MR0175, les extensions cryogéniques ou les motifs de forage de bride spéciaux, veuillez contacter notre équipe d'ingénieurs.Nous offrons des solutions de marque OEM et d'emballage sur mesure pour répondre aux exigences de votre projet.
Contactez-nous dès aujourd'huipour un devis concurrentiel, une fiche technique ou pour demander un échantillon à évaluer.
