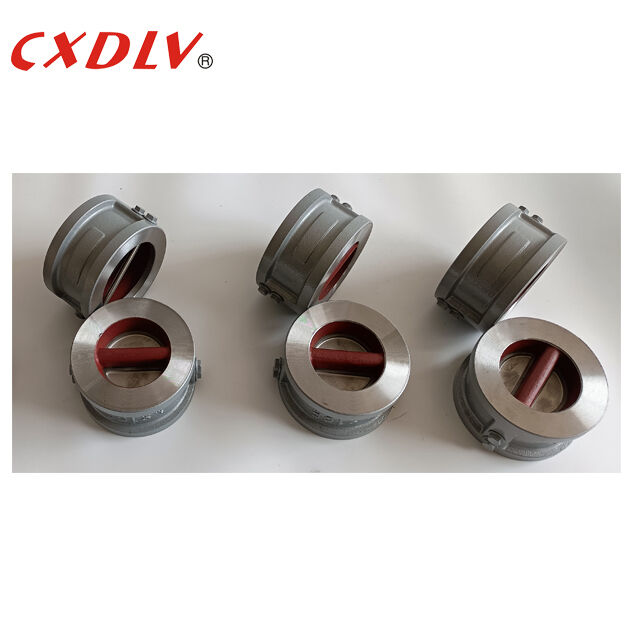

DN80 ANSI150LB RF Plaque à double porte en acier moulé plaquette de siège en métal
Détails sur le produit:
| Lieu d'origine: | ZheJiang, Chine |
| Nom de marque: | CXDLV |
| Certification: | ISO9001:2008&PED 2014/68/EU |
| Numéro de modèle: | H76 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cases de polyvoix adaptées en fonction de la structure des différentes vannes |
| Délai de livraison: | 7-30 jours |
| Conditions de paiement: | LC, T/T, Western Union |
|
Détail Infomation |
|||
| Matériau du disque: | CF8M/CF8/CF3/CF3M/WCB | Moyen: | Eau.Gaz.Pétrole |
|---|---|---|---|
| Taille: | DN50 ~ DN600 | Standard: | Les données de référence doivent être fournies conformément à l'annexe I. |
| Matériau du corps: | CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0MPA / 1,6MPA / 2,5MPA |
| Printemps: | SS304/SS316 | ||
| Mettre en évidence: | Clapet de non-retour en acier moulé DN80,Ventilateur à double plaque non-retour ANSI150LB,soupape de freinage de plaquette avec siège métallique |
||
Description de produit
Plaque de porte à Double porte DN80 ANSI150LB RF, en acier moulé, siège métallique, clapet anti-retour, clapets anti-retour
Caractéristiques
Conception selon API594.API6D.JB/T8937
Face à face selon API594.API6D.DIN3202.JB/T8937
Indice de pression et de température selonAPI598
Application
Le clapet anti-retour à plaque double utilise deux plaques à ressort articulées sur un axe de charnière central. L'intérieur de la vanne est composé de deux ressorts semi-circulaires et d'une surface de plaque, et est fixé sur le corps de vanne par une goupille, et le ressort est déformé pour fermer la plaque de vanne, et la pression du fluide provoque l'ouverture du ressort. La déformation est rapide, ce qui protège le tuyau des dommages causés par les coups de bélier.
Dessin dimensionnel
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
| 250 | 146 | 328 | 254 | 266 |
| 300 | 181 | 378 | 305 | 310 |
| 350 | 184 | 438 | 350 | 355 |
Fonctionnalité
1. Conception compacte de style plaquette, monobloc ;
2. Le poteau central prend entièrement en charge l'assemblage interne sans broches ni fiches externes ;
3. La zone d'écoulement maximale réduit la perte de pression ;
4. La conception à double plaque produit une résistance accrue avec un temps d'ouverture et de fermeture réduit ;
5. Les ressorts de torsion aident à la fermeture de la plaque de soupape, empêchant ainsi l'inversion du débit. La réponse constante de la valve garantit contre les claquements et les coups de bélier
6. L'arbre présente une construction robuste et résistante à la corrosion ;
7. Les supports d'arbre agissent comme des butées pour empêcher une course excessive des plaques de soupape. Ils sont résistants à la corrosion avec de grandes surfaces de roulement d'arbre et sont facilement démontables pour un assemblage interne, une maintenance ou un changement.
8. Les rondelles de butée réduisent la friction et l'usure des charnières de la plaque de soupape.
Colis et livraison
Détails d'emballage: Nous choisissons des caisses en bois appropriées en fonction de différentes vannes et organisons des travailleurs qualifiés pour les emballer en cas de contusion. Le transitaire coopéré à long terme réservera l'espace, dédouanera et transportera pour nous sans délai. Il existe trois moyens de transport : par voie maritime, aérienne et ferroviaire. Nous organiserons le transport en fonction des besoins des clients.
Détails de livraison: selon la commande, 7 ~ 60 jours
