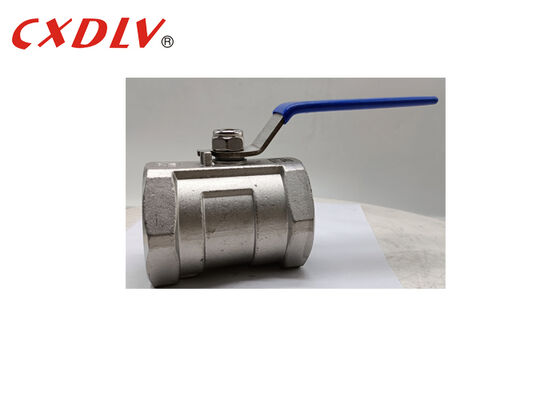

Vanne à boisseau sphérique filetée 1 pièce Q11F, Corps SS316, Siège PTFE, Classe 1000 Raccord BSP, Levier de poignée en acier inoxydable
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | PED,ISO9001 |
| Numéro de modèle: | Q11F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5~15 jours de travail |
| Conditions de paiement: | T / T, Paypal, Western Union, D / A, L / C, D / P, Moneygram |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Matériau du corps: | SS304/SS316/SS316L | Matériau de siège: | PTFE |
|---|---|---|---|
| Opération: | Levier de poignée manuelle | Pression: | 1000wog |
| TAILLE: | 1/4"~2" | Moyen: | Gaz de pétrole |
| Mettre en évidence: | Valve à bille filetée SS316,robinet à tournant sphérique de siège de ptfe,Valve à bille de classe 1000 BSP |
||
Description de produit
Vanne à boisseau sphérique filetée 1 pièce Q11F, corps SS316, siège PTFE, raccord BSP Classe 1000, levier de poignée en acier inoxydable
Spécifications
- Matériau du corps : SS304 ou SS316
- Matériau du joint : PTFE
- Pression de service maximale : 1000 psi
- Température de service maximale : -29~180 degrés C
- Tailles disponibles : DN8-DN50 ou 1/4" - 2"
- Actionnement : Levier de poignée, actionneur pneumatique, actionneur électrique
Les vannes à boisseau sphérique ont un élément de fermeture sphérique avec un trou rond ou de forme différente. L'alignement du trou avec le flux ouvre la vanne, et le placement de la partie pleine de la sphère dans le flux ferme la vanne. La sphère repose sur un siège de vanne, et la tige est insérée dans le haut de la sphère. L'étanchéité et les rondelles autour de la tige empêchent les fuites. Une poignée pour l'actionnement manuel est fixée à la tige. Des butées empêchent la poignée de tourner de plus de 90 degrés.
Application
Les vannes à boisseau sphérique sont utilisées dans une variété d'applications, y compris, mais sans s'y limiter :
Usines de gaz de terrain, usines de pétrole brut, conduites d'alimentation en gaz, usines de polymères, applications de processus automatisés, usines de traitement de gaz industriels, usines de GNL, traitement des hydrocarbures, parcs de stockage, conduites d'alimentation des raffineries de pétrole
Avantage
1. La résistance au fluide est faible. Lorsque la vanne est complètement ouverte, la section transversale du passage de la sphère, du passage du corps de la vanne et du tuyau de raccordement est égale, et la ligne est alignée. Le fluide traverse la vanne à boisseau sphérique, ce qui équivaut à traverser un tuyau droit, et le fluide de la vanne à boisseau sphérique dans diverses vannes. La résistance est la plus faible.
2. Fonctionnement rapide, il suffit de tourner la sphère de 90 ° lors de l'ouverture et de la fermeture, pratique et rapide.
3. La structure est simple, le volume est petit et le poids est léger. En particulier, sa hauteur est beaucoup plus petite que celle du robinet-vanne et du robinet d'arrêt.
4. L'étanchéité est meilleure. Les vannes à boisseau sphérique utilisent généralement un joint souple et flexible.
Sélection du modèle
Vanne à boisseau sphérique à filetage femelle 3
| Nom du produit | Vanne à boisseau sphérique filetée 1PC raccord BSPT | |||
| Pression | 1000WOG | |||
| Matériau de la vanne | CF8/SS304 | CF8M/SS316 | SS316L | |
