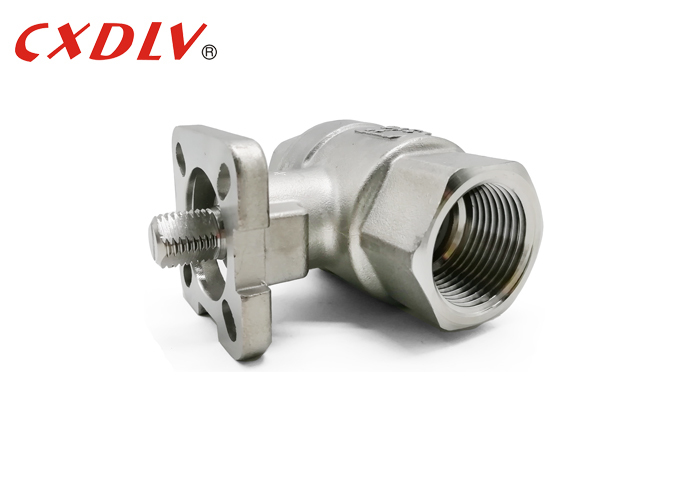

Vanne à boisseau sphérique filetée 1 pouce avec raccordement NPT hydraulique CF8M 1000wog et bride supérieure ISO5211
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q11F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pc |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/Mon |
|
Détail Infomation |
|||
| Matériau du corps: | SS304/SS316/SS316L | Matériau du siège: | PTFE |
|---|---|---|---|
| Actuator: | Deux rôles, une seule. | Pression: | 1000WOG |
| Taille: | 1/2 " ~4" | Moyen: | Gaz hydraulique |
Description de produit
Vanne à boisseau sphérique filetée CF8M 1000wog hydraulique NPT 1 pouce avec ISO5211 TOP
Spécifications
- Matériau du corps : SS304 ou SS316
- Matériau du joint : PTFE
- Pression de service maximale : 1000 psi
- Température de service maximale : -29~120 degrés C
- Tailles disponibles : DN8-DN100 ou 1/4" - 4"
- Actionnement : Poignée, Actionneurs
Les vannes à boisseau sphérique ont un élément de fermeture sphérique avec un trou rond ou de forme différente. L'alignement du trou avec le flux ouvre la vanne, et le placement de la partie pleine de la sphère en dehors du flux ferme la vanne. La sphère repose sur un siège de vanne, et la tige est insérée dans le haut de la sphère. Le garnissage et les rondelles autour de la tige empêchent les fuites. Une poignée pour l'actionnement manuel est fixée à la tige. Des butées empêchent la poignée de tourner de plus de 90 degrés.
Application
Les vannes à boisseau sphérique sont utilisées dans une variété d'applications, y compris, mais sans s'y limiter :
Usines de gaz de terrain, usines de pétrole brut, conduites d'alimentation en gaz, usines de polymères, applications de processus automatisés, usines de traitement de gaz industriels, usines de GNL, traitement des hydrocarbures, parcs de stockage, conduites d'alimentation des raffineries de pétrole
Avantage
1. La résistance au fluide est faible. Lorsque la vanne est complètement ouverte, la section transversale du passage de la sphère, du passage du corps de la vanne et du tuyau de raccordement sont égales, et la ligne est alignée. Le fluide traverse la vanne à boisseau sphérique, ce qui équivaut à traverser un tuyau droit, et le fluide de la vanne à boisseau sphérique dans diverses vannes. La résistance est la plus faible.
2. Fonctionnement rapide, il suffit de tourner la sphère de 90 ° lors de l'ouverture et de la fermeture, pratique et rapide.
3. La structure est simple, le volume est petit et le poids est léger. En particulier, sa hauteur est beaucoup plus petite que celle du robinet-vanne et du robinet d'arrêt.
4. L'étanchéité est meilleure. Les vannes à boisseau sphérique utilisent généralement un joint souple et flexible.
Sélection du modèle
Vanne à boisseau sphérique à filetage femelle 3
| Nom du produit | Vanne à boisseau sphérique à filetage 2PC raccordement NPT | |||
| Pression | 1000WOG | |||
| Matériau de la vanne | CF8/SS304 | CF8M/SS316 | WCB | |
