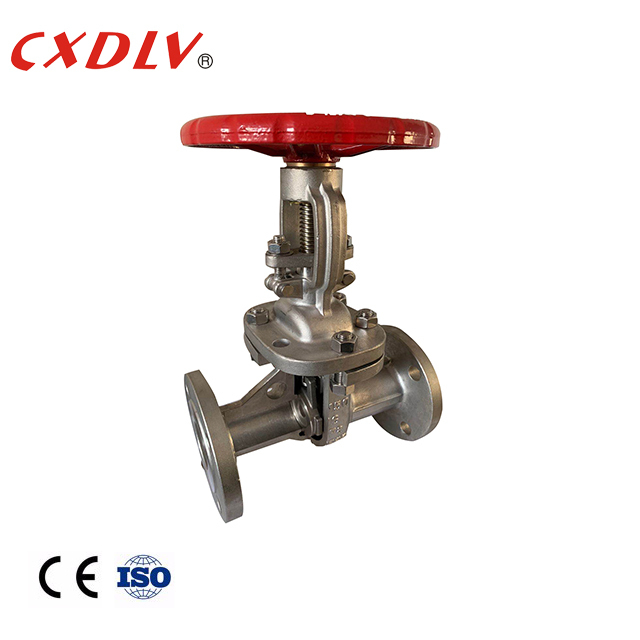

Ventilateur de porte à tige ascendante à flèche à ciseau souple à boulon
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Z41w |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pc |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T / T, Paypal, Western Union, D / A, L / C, D / P, Moneygram |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Matériau du corps: | Les émissions de dioxyde de carbone et de dioxyde de carbone sont déduites de l'échantillon de dioxy | Standard: | GB |
|---|---|---|---|
| Taille: | DN80 ~ DN100 | Température: | -196 ° C ~ 650 ° C |
| Couleur: | Argent | Joint: | joint en métal |
Description de produit

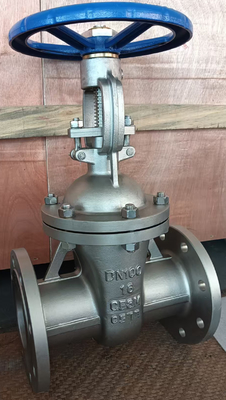

Vanne à soupape à bride à tige montante, coin flexible, chapeau boulonné
Spécifications
Normes applicables :
- DIMENSION FACE À FACE : GB/T 12221
- DIMENSION DE LA BRIDE D'EXTRÉMITÉ : GB/T 9113
- CONCEPTION : ANSI B16.34
- TEST : API598
Gamme de tailles :
- DN50~DN350
Pression nominale :
- PN16~PN40
Plage de température :
- -20°C~180°C
Application
La vanne à soupape à bride manuelle standard nationale Z41 est l'une des vannes marche/arrêt les plus courantes qui utilise le mouvement de haut en bas du clapet pour connecter (ouvrir) et fermer (fermer complètement) le fluide dans la conduite. Ces vannes à soupape sont largement utilisées comme dispositifs de conditionnement et d'arrêt dans les pipelines tels que l'eau du robinet, les eaux usées, la construction, le pétrole, la chimie, l'alimentation, la pharmacie, le textile, l'énergie électrique, la marine, la métallurgie et les systèmes énergétiques.
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
Caractéristique
1. Le fluide peut s'écouler dans les deux sens, ce qui est facile à installer. Les canaux de la vanne à soupape sont symétriques des deux côtés.
2. La longueur de la structure (la distance entre les deux faces d'extrémité de raccordement du corps) est faible.
3. Forme simple, faible longueur de structure, bon processus de fabrication et large gamme d'applications.
Sélection du modèle
Vanne à soupape
| Standard | ANSI | GB | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matériau de la vanne | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Actionneur | 1) Simple effet (retour par ressort) 2) Double effet | |||
| Accessoires | 1) Interrupteur de fin de course 2) Électrovanne 3) Filtre 4) Positionneur 5) Engrenage à vis sans fin | |||
