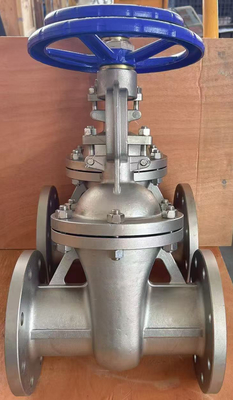

CF8M Valve de porte à bride PN16RF avec manette
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Z41W-16R |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pc |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T / T, Paypal, Western Union, D / A, L / C, D / P, Moneygram |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Matériau du corps: | Les émissions de dioxyde de carbone et de dioxyde de carbone sont déduites de l'échantillon de dioxy | Structure: | Tige en hausse |
|---|---|---|---|
| Standard: | Le nombre d'équipements | Taille: | DN32 ~ DN350 |
| Température: | -20 ~ 180deg C | Couleur: | Argent |
| Mettre en évidence: | La valeur de l'éclairage doit être supérieure ou égale à la valeur de l'éclairage.,Valve de sortie à flèche de roue à manche,Le système de ventilation doit être équipé d'un dispositif de ventilation de la porte. |
||
Description de produit

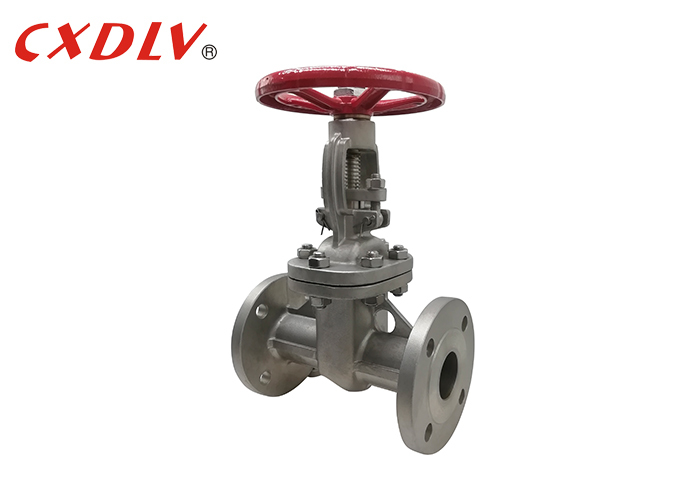

Vanne à soupape CF8M à bride PN16RF avec volant
Spécifications
Normes applicables :
- Vanne à soupape, API600
- Vannes en acier, ASME B16.34
- Face à face ASME B16.10
- Extrémités à bride ASME B16.5/ASME B16.47
- Extrémités soudées bout à bout ASME B16.25
- Inspection et test API 598
Gamme de tailles :
- DN15~DN300
Pression nominale :
- PN16~PN40
Plage de température :
- -196°C~650°C
Application
Les vannes à soupape générales utilisées sur le marché fuient ou rouillent depuis longtemps. La société a introduit la vanne d'étanchéité en caoutchouc de haute qualité produite par la technologie européenne de fabrication de caoutchouc et de vannes de haute technologie, qui surmonte les défauts d'étanchéité, de rouille et autres sièges élastiques des vannes à soupape générales. La vanne d'étanchéité utilise le bélier élastique pour produire un léger effet de compensation de déformation élastique afin d'obtenir un bon effet d'étanchéité. La vanne présente les avantages d'une commutation légère, d'une étanchéité fiable, d'une bonne mémoire élastique et d'une longue durée de vie. Peut être largement utilisé dans l'eau du robinet, les eaux usées, la construction, le pétrole, la chimie, l'alimentation, les produits pharmaceutiques, le textile, l'énergie électrique, la construction navale, la métallurgie, les systèmes énergétiques et autres pipelines corporels en tant que dispositif de régulation et d'interception.
| TAILLE | L(RF) | d | H | H1 | W | W1 |
| 1/2" | 108 | 14 | 195 | / | 120 | / |
| 3/4" | 117 | 19 | 210 | / | 120 | / |
| 1" | 127 | 25 | 240 | / | 140 | / |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2" | 165 | 38 | 395 | / | 200 | / |
| 2" | 216 | 51 | 400 | / | 200 | / |
| 2 1/2" | 241 | 64 | 435 | / | 200 | / |
| 3" | 283 | 76 | 515 | / | 250 | / |
| 4" | 305 | 102 | 595 | / | 280 | / |
| 5" | 381 | 127 | 725 | / | 280 | / |
| 6" | 403 | 152 | 780 | 820 | 300 | 310 |
| 8" | 419 | 203 | 975 | 1020 | 350 | 310 |
| 10" | 457 | 330 | 1150 | 1200 | 400 | 310 |
| 12" | 502 | 356 | 1380 | 1430 | 450 | 310 |
Caractéristique
1. Les éléments internes de la vanne sont fabriqués en acier résistant à la corrosion et non rouillé et en alliage de cuivre, qui peuvent être utilisés dans le système d'égouts pour s'adapter à l'environnement de travail difficile.
2. Petite taille, poids léger, facile à installer et à réparer
3. La tige de la vanne est scellée par trois joints toriques, ce qui réduit considérablement la résistance de frottement lors de la commutation. L'interrupteur est léger et étanche.
Sélection du modèle
Vanne à soupape
| Standard | ANSI | GB | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Matériau de la vanne | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Actionneur | 1) Simple effet (retour par ressort) 2) Double effet | |||
| Accessoires | 1) Interrupteur de fin de course 2) Électrovanne 3) Filtre 4) Positionneur 5) Engrenage à vis sans fin | |||
