Détails sur le produit:
Conditions de paiement et expédition:
|
Matériel de disque: | CF8M/CF8/CF3/CF3M/WCB | Milieu: | Water.Gas.Oil |
---|---|---|---|
Taille: | DN50~DN600 | la norme: | ANSI/GB/DIN |
Matériel de corps: | CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0Mpa/1.6Mpa/2.5Mpa |
Ressort: | ss304/ss316 | ||
Surligner: | Double acier inoxydable de clapet anti-retour de plat,Clapet anti-retour de double plat DIN PN16,Clapet anti-retour de double plat en métal d'EPDM |

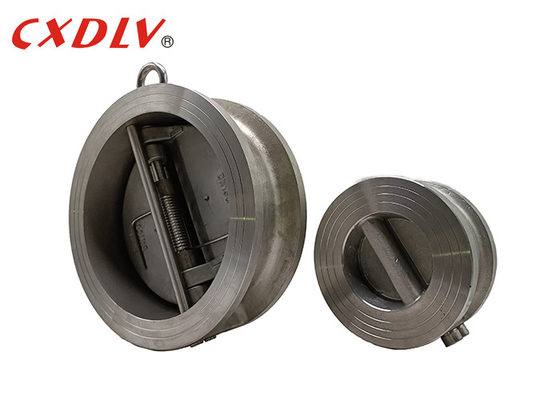

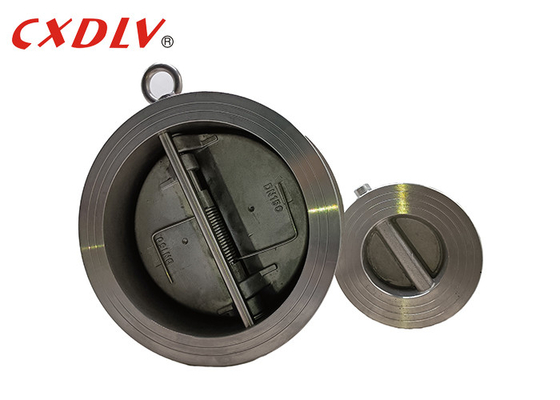

Type double métal mou DIN PN16 de H77X-150LBWafer de Seat EPDM de clapet anti-retour de plat d'acier inoxydable
Dessin dimensionnel
DN | L | D | D2 | D3 |
50 | 43 | 107 | 52 | 72 |
65 | 46 | 127 | 66 | 88 |
80 | 64 | 142 | 79 | 103 |
Caractéristiques
Conception selon AP1594. API6D. JB/T8937
Face à face selon API594. API6D. DIN3202. JB/T8937
Estimation de pression et de la température selon ASME B16.34
Essai et inspection selon la norme ANSI B 16,50. DIN2401. GB/T9124. JB/T74
Application
Le double plat, clapet anti-retour de gaufrette utilise les plats deux-ressort-chargés articulés sur une goupille de charnière centrale. L'intérieur de la valve se compose de deux ressorts semi-circulaires et de surface de plat, et est fixé sur le corps de valve par une goupille, et le ressort est déformé pour fermer le plat de valve, et la pression du liquide fait ouvrir le ressort. La déformation est rapide, qui protège le tuyau contre des dommages de coup de bélier.
Caractéristique
1.Compact de style de la gaufrette, conception en un seul morceau ;
le courrier 2.Center appui total l'assemblée interne sans goupilles externes ou prises ;
le secteur de l'écoulement 3.Maximum réduit la perte de pression ;
la conception du double-plat 4.The produit une résistance accrue avec s'ouvrir et l'heure exacte réduites ;
les ressorts 5.Torsion aident la fermeture de plat de valve, empêchant l'inversion d'écoulement. À réponse cohérente de valve s'assure contre le claquement et le coup de bélier
l'axe 6.The comporte la construction résistante et anticorrosion ;
7.Shaft soutient agit en tant qu'arrêts pour empêcher le dépassement des plats de valve. Ils sont anticorrosion avec de grandes surfaces d'axe-incidence et sont facilement démontables pour l'assemblée, l'entretien ou le changement interne.
les joints 8.Thrust réduisent le frottement et l'usage des charnières de plat de valve.
Package&Delivery
Détails de emballage : Nous choisissons des cas en bois appropriés selon différentes valves et arrangeons des travailleurs qualifiés pour emballer en cas de contusion. L'expéditeur coopéré à long terme réservera l'espace, coutumes claires et le transportera pour nous sans tarder. Il y a trois manières pour le transport, par la mer, par avion et par chemin de fer. Nous nous chargerons du transport selon les besoins des clients.
Détails de la livraison : selon l'ordre, 7~60days
FAQ
Q : Est-vous société commerciale ou le fabricant ?
: Nous sommes un fabricant pour plus que 16years.
Q : De quelle longueur est-il votre délai de livraison ?
: Selon l'ordre, 7~60days.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
: Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
: Payment=1000USD<>, 30% T/T à l'avance, équilibre avant expédition.
