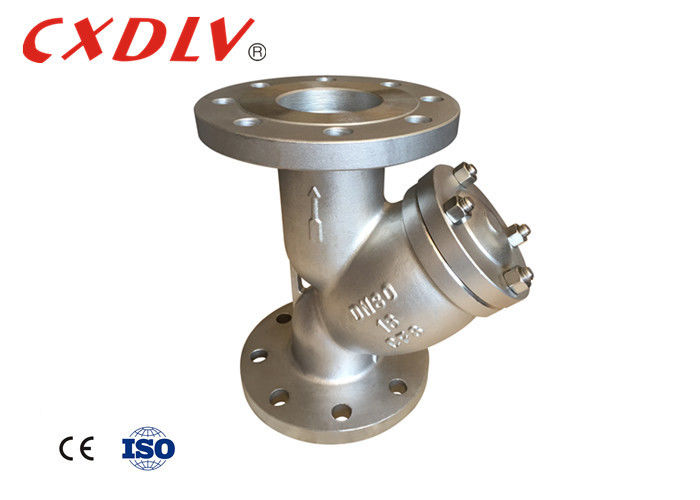

Vanne de crépine en acier inoxydable duplex conçue pour améliorer la sécurité des pipelines en éliminant les particules et les contaminants dans les systèmes d'eau, de pétrole et de gaz
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Conditions de paiement: | T/T |
|
Détail Infomation |
|||
| Application: | Utilisation industrielle, eau Utilisation industrielle | Matériau de la balle: | CF8, CF8M |
|---|---|---|---|
| Plage de température: | -20 à 200 °C | Joint: | PTFE, RPTFE, PEEK, PPL, et ainsi de suite... |
| Matériau du siège: | PTFE, RPTFE ou Develon | Conduit par: | Manuel, pénumatique, électrique selon la demande |
Description de produit
| Matériau du corps : | Acier inoxydable duplex | Écran : | CF8/CF8M |
|---|---|---|---|
| Joint : | PTFE | Bouchon : | CF8/CF8M |
| Milieu : | Eau Air Gaz | ||
| Mise en avant : |
|
||
Description du produit
Spécifications
Pression nominale : PN1.6-6.4
Pression d'épreuve de résistance : PT1.5PN
Médias applicables:Eau.Air.Gaz
Application
Le filtre de type Y convient aux liquides domestiques, ménagers et industriels dans la production de pétrole, de chimie, de fibres chimiques, de l'industrie légère, de traitement de l'eau, d'ingénierie municipale, etc., pour filtrer les impuretés solides. Il est généralement installé devant la pompe, l'entrée du compresseur ou le débitmètre, la vanne de canalisation et l'équipement de tuyauterie pour protéger l'équipement et la tuyauterie contre le blocage et l'usure.
Les filtres de type Y sont généralement installés à l'extrémité d'entrée des vannes de réduction de pression, des vannes de décharge de pression, des vannes de niveau d'eau fixe ou d'autres équipements pour éliminer les impuretés des milieux afin de protéger l'utilisation normale des vannes et des équipements. Il peut également être utilisé pour la filtration de grosses particules dans le gaz ou d'autres milieux. Il peut être installé sur la canalisation pour éliminer les grosses impuretés solides dans le fluide, afin que les machines et équipements (y compris les compresseurs, les pompes, etc.) et les instruments puissent fonctionner normalement, et que le processus soit stabilisé. Le rôle de la production sûre. Le filtre de type Y convient à l'eau, à l'huile et au gaz. Le réseau d'eau général est de 18 à 30 mailles, le réseau de ventilation est de 10 à 100 mailles et le réseau d'huile est de 100 à 480 mailles.
| TAILLE | d | D | D1 | D2 | t | C | n-φb | L |
| DN15 | 15 | 95 | 65 | 45 | 2 | 14 | 4-14 | 120 |
| DN20 | 20 | 105 | 75 | 58 | 2 | 14 | 4-14 | 140 |
| DN25 | 25 | 115 | 85 | 68 | 2 | 14 | 4-14 | 155 |
| DN32 | 32 | 135 | 100 | 78 | 2 | 16 | 4-18 | 180 |
| DN40 | 40 | 145 | 110 | 88 | 3 | 16 | 4-18 | 200 |
| DN50 | 50 | 160 | 125 | 102 | 3 | 16 | 4-18 | 220 |
| DN65 | 65 | 180 | 145 | 122 | 3 | 18 | 4-18 | 250 |
| DN80 | 80 | 195 | 160 | 138 | 3 | 20 | 8-18 | 280 |
| DN100 | 100 | 215 | 180 | 158 | 3 | 20 | 8-18 | 320 |
| DN125 | 125 | 245 | 210 | 188 | 3 | 22 | 8-18 | 345 |
| DN150 | 150 | 280 | 240 | 212 | 3 | 24 | 8-23 | 380 |
| DN200 | 200 | 335 | 295 | 268 | 3 | 26 | 12-23 | 500 |
Caractéristique
2. Le filtre de type Y adopte une structure mécanique interne brevetée pour réaliser la fonction de rétrolavage à haute pression au sens propre. Le rétrolavage externe à haute pression de l'écran filtrant combiné à l'auto-amorçage interne et à la vidange permet d'éliminer facilement et complètement les impuretés piégées par le filtre. Il n'y a pas d'angle mort lors du nettoyage, et le flux n'est pas atténué, ce qui garantit l'efficacité de la filtration et une longue durée de vie.
3. Le signal de pression différentielle de nettoyage du filtre de type Y est transmis par un transmetteur de pression différentielle, ce qui surmonte l'inconvénient de la grande erreur de l'interrupteur de pression différentielle.
4. Le dispositif de transmission est intégré, scellé et isolé des composants de surintensité, et conçu avec une protection contre les déclenchements pour éviter le moteur ou le corps.
5, la sortie de vidange du filtre de type Y repose sur une étanchéité hydraulique, sans besoin de électrovannes ou d'autres joints vulnérables, simple et pratique.
6. Les brides d'entrée et de sortie sont conçues comme des structures mobiles, qui peuvent être tournées et ajustées pour faciliter l'installation sur site.
7. L'anti-corrosion interne du filtre de type Y adopte un matériau anti-corrosion spécial non toxique, qui a une bonne résistance aux intempéries, aux acides et aux alcalis, à la pulvérisation de sel,
8. Le système électrique du filtre de type Y adopte un mode de contrôle intégré, qui peut réaliser le contrôle à distance.
Emballage et livraison
Détails de l'emballage: Nous choisissons des caisses en bois appropriées en fonction des différentes vannes et organisons des ouvriers qualifiés pour emballer en cas de choc. Un transitaire coopérant à long terme réservera un espace, dédouanera et nous transportera sans délai. Il existe trois modes de transport : par mer, par air et par train. Nous organiserons le transport en fonction des besoins des clients.
Détails de livraison: selon la commande, 7~60 jours
FAQ
Q: Êtes-vous une société commerciale ou un fabricant ?
R: Nous sommes une usine.
Q: Quel est votre délai de livraison ?
R: Selon la commande, 7~60 jours.
Q: Fournissez-vous des échantillons ? est-ce gratuit ou supplémentaire ?
R: Oui, nous pourrions offrir l'échantillon gratuitement, mais nous ne payons pas le coût du fret.
Q: Quelles sont vos conditions de paiement ?
R: Paiement=1000USD, 30% T/T à l'avance, solde avant expédition.
