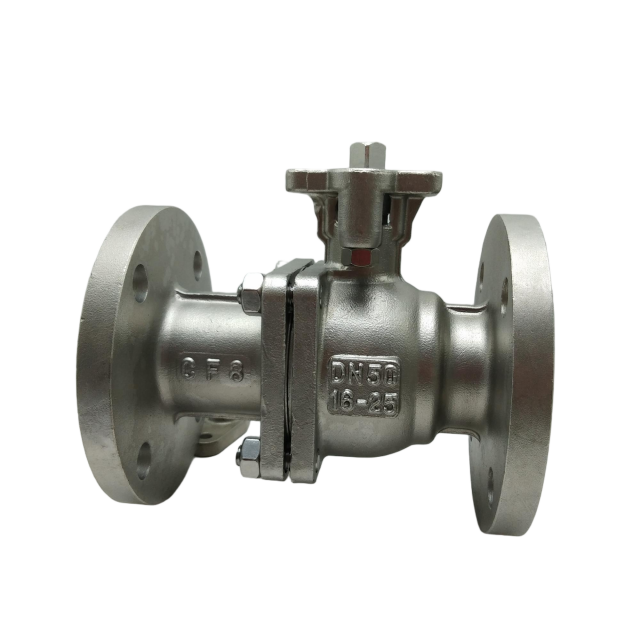

Valve à bille flottante de type CF8 CF8M en acier inoxydable coulée avec indice de pression ASME CL150 / 300 et tailles de 12 pouces à 8 pouces
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q41F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T/T,D/A,L/C,D/P |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Matériau du corps: | CF8, CF8M, WCB, CF3, CF3M | Matériau de la balle: | CF8, CF8M |
|---|---|---|---|
| Matériau du siège: | PTFE | Standard: | Les États membres doivent respecter les règles en vigueur en ce qui concerne l'accès à l'information |
| Taille: | 1/2 "~ 8" | Moyen: | Gaz de pétrole |
Description de produit
Vanne à boisseau sphérique en acier inoxydable CF8 CF8M coulée type flottant avec indice de pression ASME CL150 300 et plage de tailles de 12 pouces à 8 pouces
Spécifications
Vanne à boisseau sphérique coulée flottante
Normes applicables :
- Conception et fabrication : GB12237-89
- Raccordement : JB/T79
- Test d'étanchéité au feu : API607 4ème 1993
- Test et inspection : GB/T13927-1992
Plage de tailles :
- 1/2"~8"
Indice de pression :
- ASME CL, 150, 300
Plage de température :
- -20°C~185°C
* Vanne à boisseau sphérique à passage intégral à bride en acier inoxydable 2 pièces Classe 150LB
Les vannes à boisseau sphérique à bride ont un type de raccordement différent des autres vannes à boisseau sphérique que nous proposons. Conçues pour être accouplées à un autre raccordement à bride, les vannes permettent un nettoyage et un remplacement plus faciles.
| Pression | Taille | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
| Classe150 | 1/2" | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4" | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2" | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2" | Plus de spécifications, contactez-nous librement | |||||||||||||
| 3" | ||||||||||||||
| 4" | ||||||||||||||
| 5" | ||||||||||||||
| 6" | ||||||||||||||
| 8" | ||||||||||||||
Application
La vanne est principalement utilisée dans l'approvisionnement et le drainage d'eau industrielle en circulation, l'approvisionnement et le drainage d'eau urbaine, les bâtiments de grande hauteur et les hôtels pour la sortie d'eau sous pression de la pompe, utilisée pour réduire le débit d'eau et éliminer le coup de bélier destructeur, garantissant le fonctionnement sûr du réseau de canalisations. Conçue pour tenir pleinement compte des exigences environnementales, sans vibration, sans bruit, fonctionnement fluide, assurant le calme des hôtels et des résidences et ayant des fonctions d'économie d'énergie.
Avantages de la vanne à boisseau sphérique
1. En tant que fabricant leader de divers types deVannes industrielles à bride, nous avons exporté des vannes à boisseau sphérique, des vannes papillon, des vannes à soupape, des vannes à passage, des clapets anti-retour, etc. dans le monde entier.
2. Plus de 12 ans d'expérience dans ce domaine et
qualification certifiée CE, ISO, etc.et des normes extrêmes nous permettent de rester très compétitifs sur le marché actuel.3. Toute quantité de commande est la bienvenue. Il y a
stock disponible
pour nos modèles réguliers et les plus vendus. Etlivraison dans les délais sera assurée. Sinon, veuillez réclamer une compensation en cas de retard.
4. Bien sûr, vous pouvez compter sur unservice de haute qualité. Nous traiterons chaque e-mail dans les 2 heures. (Généralement beaucoup plus rapidement)
5. Des échantillons gratuits peuvent être envoyés pour des testsSélection du modèleVanne à boisseau sphérique flottante à passage intégral 2PC
Standard
ANSI
GB
JIS
| DIN | Pression | 300LB | PN16/PN25/PN40 | 10K/20K |
| PN16/PN40 | Matériau | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | Modèle | 1) Modèle à plateforme haute 2) Modèle à poignée |
