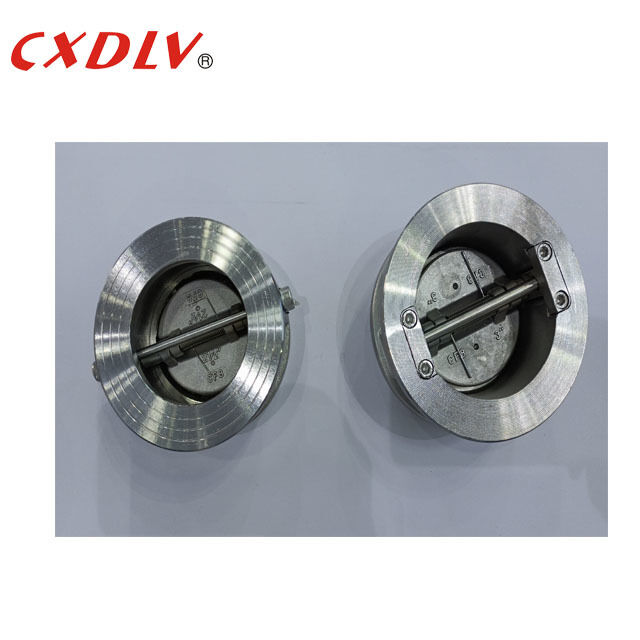

Type de gaufre soupape de contrôle double plaques swing tronc intérieur zéro fuite
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | CXDLV |
| Certification: | ISO/PED |
| Numéro de modèle: | H77X |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Négociable |
| Délai de livraison: | 7-30 jours |
| Conditions de paiement: | LC, T/T, Western Union |
|
Détail Infomation |
|||
| Matériau du disque: | CF8M/CF8/CF3/CF3M/WCB/2205 | Moyen: | Eau.Gaz.Pétrole |
|---|---|---|---|
| Taille: | DN50 ~ DN600 | Standard: | DIN3202 |
| Matériau du corps: | CF8, CF8M, WCB, 2205, C95800 | MPA: | 1,6MPa |
Description de produit
Type de plaquette clapet anti-retour double plaques balançoire tige intérieure zéro fuite
Dessin dimensionnel
| DN | L | D | D2 | D3 |
| 150 | 76 | 218 | 147 | 174 |
Caractéristiques
Conception selon AP1594
Face à face selon DIN3202.
Indice de pression et de température selonDIN2526
Test et inspection Selon EN12266
Application
Le clapet anti-retour de type plaquette est un clapet anti-retour universel unidirectionnel. Le modèle utilitaire présente les avantages d’être léger, de petit volume et facile à installer entre les brides. L'intérieur de la vanne est composé de deux ressorts semi-circulaires et d'une surface de plaque, et est fixé sur le corps de vanne par une goupille, et le ressort est déformé pour fermer la plaque de vanne, et la pression du fluide provoque l'ouverture du ressort. La déformation est rapide, ce qui protège le tuyau des dommages causés par les coups de bélier.
Fonctionnalité
Lorsque le débit ralentit, le ressort de torsion réagit automatiquement, provoquant la fermeture du clapet de la vanne, se rapprochant du siège du corps de la vanne, réduisant ainsi la distance de déplacement et le temps de la course de fermeture. Lorsque le fluide reflue, le clapet de soupape se rapproche progressivement du siège de soupape du corps de soupape et la réponse dynamique de la soupape est considérablement accélérée. Cela réduit considérablement les effets du phénomène de coup de bélier, ce qui permet d'obtenir des performances sans impact.
Lorsqu'il est fermé, l'action de la force du ressort provoque la fermeture en premier de la pointe du volet. Cela évite l'apparition de morsures à la racine du clapet, permettant à la valve de maintenir une étanchéité plus uniforme pendant une période plus longue.
Colis et livraison
Détails d'emballage: Nous choisissons des caisses en bois appropriées en fonction de différentes vannes et organisons des travailleurs qualifiés pour les emballer en cas de contusion. Le transitaire coopéré à long terme réservera l'espace, dédouanera et transportera pour nous sans délai. Il existe trois moyens de transport : par voie maritime, aérienne et ferroviaire. Nous organiserons le transport en fonction des besoins des clients.
Détails de livraison: selon la commande, 7~35 jours
FAQ
Q : Êtes-vous une société commerciale ou un fabricant ?
R : Nous sommes une usine.
Q : Quelle est la durée de votre délai de livraison ?
R : Selon la commande, 7 à 60 jours.
Q : Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
R: Oui, nous pourrions offrir l'échantillon gratuitement mais ne payons pas les frais de transport.
Q : Quelles sont vos conditions de paiement ?
R : Paiement <=1000USD, 100 % à l'avance. Paiement>=1000USD, 30% T/T à l'avance, solde avant expédition.
