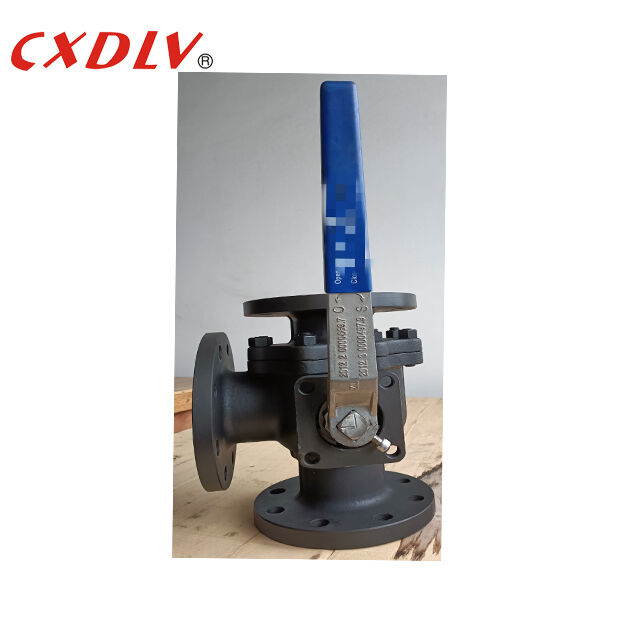

Valve à bille à flèche en acier au carbone à 3 voies à port L avec plateau de montage ISO5211 avec levier de manœuvre JIS10K
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Le numéro d'immatriculation |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T / T, Paypal, Western Union, D / A, L / C, D / P, Moneygram |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Matériau du corps: | CF8, CF8M, WCB, CF3, CF3M | Matériau de la balle: | CF8, CF8M, WCB |
|---|---|---|---|
| Matériau du siège: | Ptfe, ppl, dakin ptfe | Modèle de port: | Alésage L |
| Standard: | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: | Numéro de modèle: | Q44F-JIS10K |
| Mettre en évidence: | Valve à bille à flèche en acier au carbone,valve à bille à porte L à 3 voies,valve à bille à plateau de montage ISO5211 |
||
Description de produit
Valve à bille à flèche en acier au carbone à 3 voies à port L avec plateau de montage ISO5211 avec levier de manœuvre JIS10K
Les spécifications
Valve à bille flottante de coulée
Normes applicables:
- Conception et fabrication:GB12237-89
- Connexion:HG/T20592
- Essai de résistance au feu: API607 4e 1993
- Épreuve et inspection:GB/T13927-1992
Plage de taille:
- DN15 à DN200
Préférence de pression:
- PN16 PN25 PN40 JIS10K ANSI150LB
Plage de température:
- -20°C à 185°C
Valve à bille à trois voiesLe T-type permet à trois tuyaux orthogonaux de communiquer entre eux et de couper le troisième canal pour fonctionner comme une division et une fusion.
Le type de soupape à bille à trois voies L ne peut connecter que deux tuyaux qui sont orthogonaux les uns aux autres, et ne peut pas maintenir le troisième tuyau connecté les uns aux autres en même temps, seulement pour distribuer.est utilisé pour déconnecter les deux entrées d'une sortie ou il peut connecter une des deux entrées à une sortie.D'autres types de vannes à 3 ports peuvent être conçus pour d'autres schémas et positions possibles de direction du débit.
| Pression | Taille | L | L1 | D | D1 | D2 | Z-φd | Pour les appareils électroniques φD |
4-φW |
| PN16 | 32 | 200 | 100 | 135 | 100 | 78 | 4 à 18 | F5 à F7 | 4-φ8 |
| 40 | 220 | 110 | 145 | 110 | 88 | 4 à 18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4 à 18 | F7-F10 | 4-φ10 |
Application du projet
La vanne est principalement utilisée dans l' approvisionnement en eau de circulation industrielle et le drainage, l' approvisionnement en eau urbaine et le drainage, les immeubles de grande hauteur et les hôtels de sortie d' eau sous pression de la pompe,utilisé pour réduire l' eau et éliminer le marteau destructeur de l' eau , garantissent le fonctionnement sûr du réseau de tuyauterie, sont conçus pour tenir pleinement compte des exigences environnementales, sans vibration, sans bruit, fonctionnement en douceur,résidentiel calme et a des fonctions d'économie d'énergie.
Pourquoi nous avoir choisis?
1La résistance du fluide est faible et le coefficient de résistance est égal à la longueur du tuyau.
2La structure est simple, de petite taille et légère.
3Il est compact et fiable, et possède de bonnes propriétés d'étanchéité.
4L'opération est pratique, l'ouverture et la fermeture sont rapides et la rotation est de 90° de l'ouverture complète à la fermeture complète, ce qui est pratique pour le contrôle à longue distance.
5L'entretien est pratique, la soupape à bille a une structure simple, et l'anneau d'étanchéité est généralement mobile, et le démontage et le remplacement sont relativement pratiques.
6Lorsqu'elles sont complètement ouvertes ou complètement fermées, la surface d'étanchéité de la bille et du siège de la vanne est isolée du milieu et le milieu ne cause pas d'érosion de la surface d'étanchéité de la vanne.
7Une large gamme d'applications, de petits à quelques millimètres, jusqu'à quelques mètres, de haut vide à haute pression peut être appliquée.
