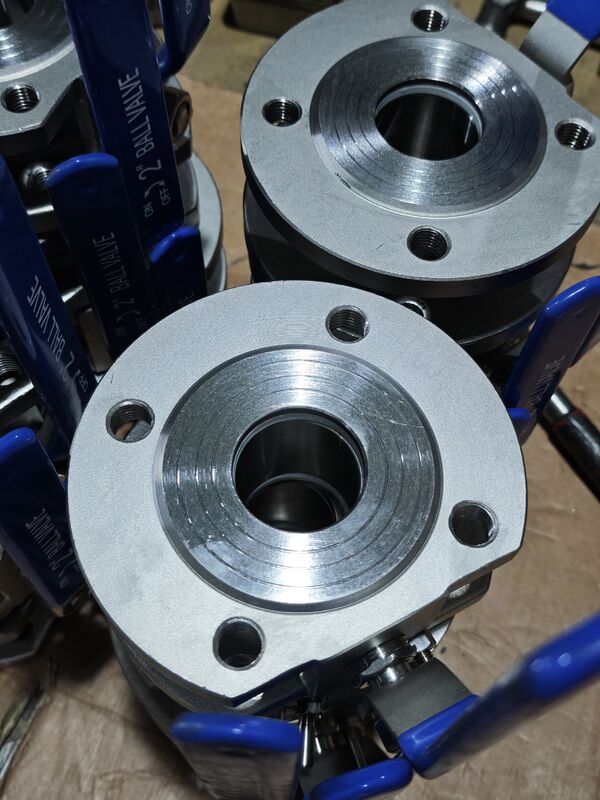

Robinet à boisseau sphérique à bride robuste conçu pour la gestion des flux de pétrole, d'eau, de gaz et de pâte dans diverses industries Robinet à boisseau sphérique italien
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q71F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T / T, Paypal, Western Union, D / A, L / C, D / P, Moneygram |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Matériau de la vanne: | WCB | Siège: | PPL |
|---|---|---|---|
| Emballage: | Graphite flexible | Connexion: | Tranche |
| Taille: | DN50 | Modèle: | Q71F |
| Mettre en évidence: | Ventilateur à bille à flèche pour le gaz pétrolier,ventilateur à bille à flèche italien,ventilateur à bille pour le débit industriel de pâte à papier |
||
Description de produit
Normes applicables:
- Conception et fabrication: GB/T12237/1989
- Connexion: JB/T79
- Test de résistance au feu: GB/T13927-1992
Plage de taille:DN15 à DN200
Pression nominale:10,6 à 4,0 MPa
Plage de température:-20°C à 350°C
La soupape à bille Wafer est une nouvelle génération de soupape à bille à distance de bride ultra courte développée en introduisant la technologie italienne pour une conception localisée.d'une épaisseur n'excédant pas 10 mmLe produit présente les caractéristiques de structure compacte, de petite taille, de poids léger et d'installation pratique.
Unité: mm
| Pression | Taille | L | D | D1 | D2 |
|---|---|---|---|---|---|
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 |
La vanne à bille à gaufre peut être largement utilisée dans le pétrole, la chimie, la métallurgie, la centrale électrique, l'industrie légère et d'autres domaines pour ajuster ou couper automatiquement le pétrole, l'eau, le gaz et la pâte ou le fluide fibreux.
- La conception unique de l'excentrique rend la transmission sans friction entre les surfaces d'étanchéité, ce qui prolonge la durée de vie de la vanne.
- Le siège élastique généré par le couple.
- La conception ingénieuse du coin permet à la vanne d'avoir une fonction d'étanchéité automatique de plus en plus serrée, avec une compensation et une fuite nulle entre les surfaces d'étanchéité.
- Petite taille, léger et facile à installer.
- Les dispositifs pneumatiques et électriques peuvent être configurés selon les exigences de l'utilisateur pour répondre aux besoins de la télécommande et de la commande de programme.
- Le matériau de remplacement du siège peut être appliqué sur une variété de supports.
Valve à bille à plaquettes
| Numéro de modèle | Pression de fonctionnement / MPa | Température applicable /°C | Moyenne applicable |
|---|---|---|---|
| Le numéro de série est le numéro de série. | 1.6 | PTFE ≤ 150 PPL ≤ 250 | Nitrose |
| Le numéro de référence: | 2.5 | Nitrose | |
| Le Q71F-16Ti | 1.6 | Moyen corrosif oxydant | |
| Le numéro de référence est le Q71F-25Ti. | 2.5 | Moyen corrosif oxydant |
