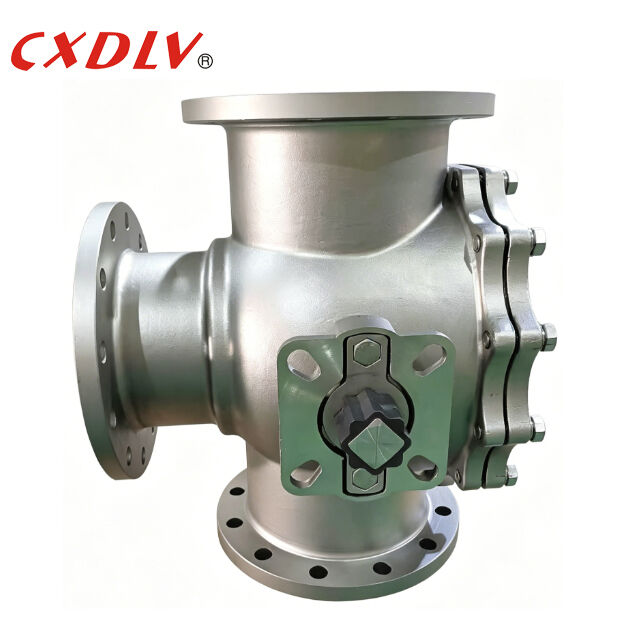

Ventilateur à bille à 4 voies à flèche de connexion PN16 RF Corps en acier inoxydable Siège en PTFE avec plateau de montage ISO5211
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Le nombre de points de contrôle est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T / T, Paypal, Western Union, D / A, L / C, D / P, Moneygram |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Matériau du corps: | CF8, CF8M, WCB, CF3, CF3M | Matériau de la balle: | CF8, CF8M |
|---|---|---|---|
| Matériau du siège: | PTFE | Modèle de port: | L-port, T-port |
| Standard: | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: | Numéro de modèle: | Le nombre de personnes concernées par les mesures de protection des données est déterminé en fonctio |
| Mettre en évidence: | Valve à bille à bride à 4 voies PN16,Vanne à boisseau sphérique en acier inoxydable avec siège en PTFE,Ventilateur à bille à plaquette de montage ISO5211 |
||
Description de produit
Vanne à boisseau sphérique à 4 voies avec bride PN16 RF Corps en acier inoxydable Siège en PTFE avec plateau de montage ISO5211
Spécifications
Vanne à boisseau sphérique flottante moulée
Normes applicables :
- Conception et fabrication : GB12237-89
- Connexion : JB/T79
- Test d'étanchéité au feu : API607 4ème 1993
- Test et inspection : GB/T13927-1992
Gamme de tailles :
- DN15 ~ DN200
Indice de pression :
- PN16 PN25 PN40
Plage de température :
- -20°C~185°C
Vanne à boisseau sphérique à trois voiesest disponible en versions T et L. Le type T permet à trois tuyaux orthogonaux de communiquer entre eux et de couper le troisième canal pour fonctionner comme une séparation et une fusion.
Le type de vanne à boisseau sphérique à trois voies en L ne peut connecter que deux tuyaux qui sont orthogonaux l'un à l'autre, et ne peut pas maintenir le troisième tuyau connecté en même temps, seulement pour distribuer. Elleest utilisée pour déconnecter les deux entrées d'une sortie ou elle peut connecter une des deux entrées à une sortie. D'autres types de vannes à 3 voies peuvent être conçus pour d'autres schémas et positions d'orientation de flux possibles.
| Pression | Taille | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Application
La vanne est principalement utilisée dans l'approvisionnement et le drainage d'eau de circulation industrielle, l'approvisionnement et le drainage d'eau urbaine, les immeubles de grande hauteur et les hôtels pour la sortie d'eau sous pression de la pompe, utilisée pour couper l'eau de retour et l'élimination du coup de bélier destructeur, garantissant le fonctionnement sûr du réseau de canalisations. Conçue pour tenir pleinement compte des exigences environnementales, sans vibration, sans bruit, fonctionnement fluide, assurant le calme des hôtels et des résidences et disposant de fonctions d'économie d'énergie.
Pourquoi nous choisir ?
1. La résistance du fluide est faible, et le coefficient de résistance est égal à la longueur de la conduite.
2. La structure est simple, de petite taille et légère.
3. Elle est compacte et fiable, et possède de bonnes propriétés d'étanchéité. Elle a également été largement utilisée dans les systèmes de vide.
4. L'opération est pratique, l'ouverture et la fermeture sont rapides, et la rotation est de 90° de l'ouverture complète à la fermeture complète, ce qui est pratique pour le contrôle à distance.
5. La maintenance est pratique, la vanne à boisseau sphérique a une structure simple, et la bague d'étanchéité est généralement mobile, et le démontage et le remplacement sont relativement pratiques.
6. Lorsqu'elle est complètement ouverte ou complètement fermée, la surface d'étanchéité de la bille et du siège de vanne est isolée du milieu, et le milieu ne provoque pas d'érosion de la surface d'étanchéité de la vanne.
7. Large gamme d'applications, de quelques millimètres à quelques mètres, du vide poussé à la haute pression peuvent être appliqués.
