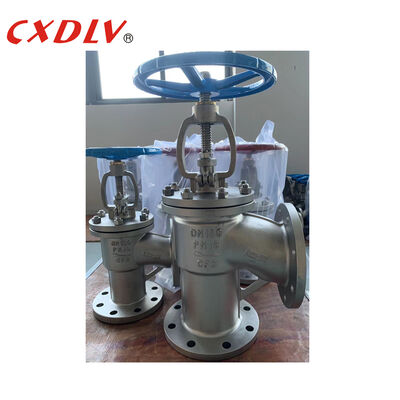

Valve globe à angle en acier coulé avec roue manuelle, service maritime
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | ISO9001:2008 CE |
| Numéro de modèle: | J44W-16P |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | 1 poly-sac pour 1 jeu de valves |
| Délai de livraison: | 7-30 jours |
| Conditions de paiement: | LC, T/T, Western Union |
| Capacité d'approvisionnement: | 2000sets / mois |
|
Détail Infomation |
|||
| Matériau de la balle: | CF8, CF8M, WCB, C95800 | Taille: | DN25-DN200 |
|---|---|---|---|
| Standard: | FR | Connexion d'extrémité Standard: | Hg/T20592 |
| Face à faceGB/T12221 Norme: | GB/T12221 | Norme de conception: | GB/T12233 |
| Mettre en évidence: | Valve à globe à flèche en acier coulé,valve à globe à roue manuelle,valve en acier inoxydable pour marine |
||
Description de produit

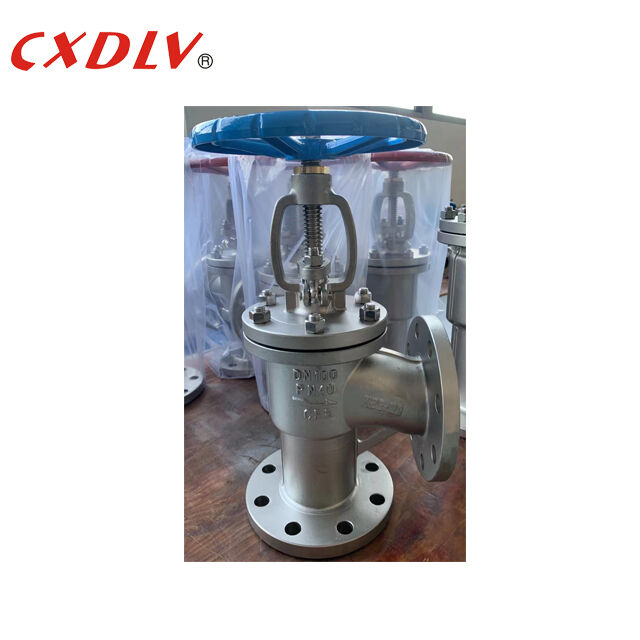

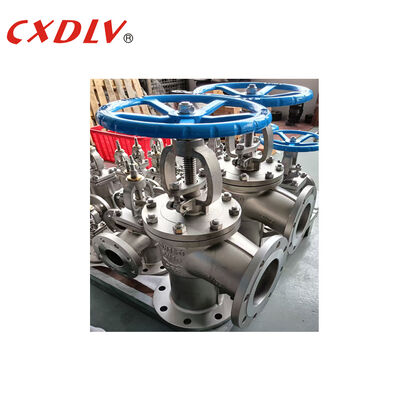

Vanne globe à brides en acier moulé avec volant manuel, service maritime
Spécifications
- Norme de conception:GB/T12221
- Inspection et test: GB/T13927
- Entraxe: GB/T12221
- Connexion à brides: HG/T20592
Application
Une vanne globe d'angle est un type de vanne à mouvement linéaire avec un corps en forme de L, où les orifices d'entrée et de sortie sont orientés à 90 degrés l'un par rapport à l'autre. Utilisée pour l'étranglement et la régulation du débit, sa conception réduit le besoin de coudes supplémentaires dans la tuyauterie, abaissant efficacement la résistance à l'écoulement et économisant de l'espace.
| TAILLE | L | D | D2 | b | H | Z-Φd |
| DN50 | 125 | 165 | 102 | 2 | 265 | 4-18 |
| DN80 | 155 | 200 | 138 | 2 | 325 | 8-18 |
Caractéristique
Les canaux d'entrée et de sortie de la vanne globe d'angle ne sont pas dans la même direction mais à un angle droit de 90°, et une certaine perte de charge est générée lorsque le fluide passe. Son plus grand avantage est qu'elle peut être installée dans le coin du système de gestion, ce qui permet d'économiser des coudes à 90° et est facile à utiliser. La partie d'ouverture et de fermeture de la vanne globe d'angle est un disque de vanne en forme de bouchon, la surface d'étanchéité est plane ou conique, et le disque de vanne se déplace en ligne droite le long de la ligne centrale du fluide. Le mouvement de la tige de vanne a un type à tige levante et un type à tige rotative levante.
Emballage et livraison
Détails de l'emballage: Nous choisissons des caisses en bois appropriées en fonction des différentes vannes et organisons des ouvriers qualifiés pour emballer en cas de choc. Un transitaire coopérant à long terme réservera l'espace, dédouanera et transportera pour nous sans délai. Il existe trois modes de transport : par mer, par air et par train. Nous organiserons le transport en fonction des besoins des clients.
Détails de livraison: selon la commande, 7~60 jours
FAQ
Q: Êtes-vous une société commerciale ou un fabricant ?
R: Nous sommes une usine.
Q: Quel est votre délai de livraison ?
R: Selon la commande, 7~60 jours.
Q: Fournissez-vous des échantillons ? sont-ils gratuits ou payants ?
R: Oui, nous pourrions offrir l'échantillon gratuitement, mais nous ne payons pas le coût du fret.
Q: Quelles sont vos conditions de paiement ?
R: Paiement=1000USD, 30% T/T à l'avance, solde avant expédition.
