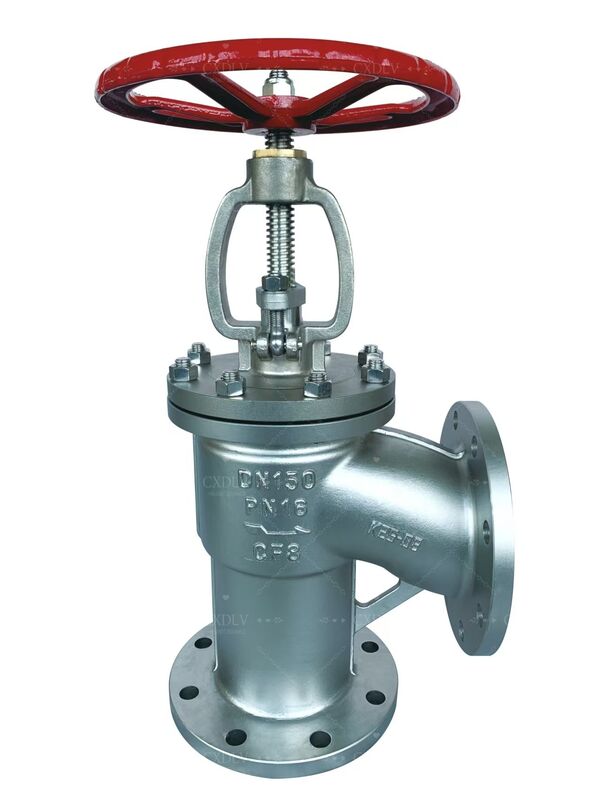

Vanne à soupape d'angle à bride robuste offrant une prévention efficace du reflux et une installation facile dans les systèmes de fluides industriels
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE,ISO,TS |
| Numéro de modèle: | H44W-16P |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | FOBUS$24~US$1140/pc |
| Détails d'emballage: | Cas de contreplaqué appropriés selon la structure de différentes vannes |
| Délai de livraison: | 5 ~ 35 jours de travail dépend de la quantité |
| Conditions de paiement: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 1000 pièces par mois |
|
Détail Infomation |
|||
| Nom du produit: | Protection du clapet anti-retour en acier inoxydable 304 avec une chute de pression réduite | Fonctionnalité: | Clapet anti-retour de balançoire |
|---|---|---|---|
| Pression: | 150 lb | Plage de température: | -20 ℃ ~ 325 ℃ |
| Standard: | ANSI, DIN, JIS, GB | Connexion: | Bride |
| Structure: | Type de balançoire | Gamme de tailles: | DN25 ~ DN300 |
| Mettre en évidence: | vanne à soupape d'angle à bride avec prévention du reflux,clapet anti-retour industriel à bride pour systèmes de fluides,vanne à soupape industrielle à bride facile à installer |
||
Description de produit
Description du produit
Vanne à boisseau sphérique coudée à bride robuste offrant une prévention efficace du reflux et une installation facile dans les systèmes de fluides industriels
Spécifications
- Norme de conception:GB/T12221
- Inspection et test: GB/T13927
- Entraxe: GB/T12221
- Raccordement à bride: HG/T20592
Application
Une vanne à boisseau sphérique coudée est un type de vanne à mouvement linéaire avec un corps en forme de L, où les orifices d'entrée et de sortie sont orientés à un angle de 90 degrés l'un par rapport à l'autre. Utilisée pour l'étranglement et la régulation du débit, sa conception réduit le besoin de coudes supplémentaires dans la tuyauterie, diminuant efficacement la résistance à l'écoulement et économisant de l'espace.
| TAILLE | L | D | D2 | b | H | Z-Φd |
| DN50 | 125 | 165 | 102 | 2 | 265 | 4-18 |
| DN65 | 145 | 185 | 122 | 2 | 310 | 8-18 |
| DN80 | 155 | 200 | 138 | 2 | 325 | 8-18 |
Caractéristique
Les canaux d'entrée et de sortie de la vanne à boisseau sphérique coudée ne sont pas dans la même direction mais forment un angle droit de 90°, et une certaine perte de charge est générée lorsque le fluide passe à travers. Son plus grand avantage est qu'elle peut être installée dans le coin du système de gestion, ce qui permet d'économiser des coudes à 90° et est facile à utiliser. La partie d'ouverture et de fermeture de la vanne à boisseau sphérique coudée est un disque de vanne en forme de bouchon, la surface d'étanchéité est plane ou conique, et le disque de vanne se déplace en ligne droite le long de la ligne centrale du fluide. Le mouvement de la tige de vanne a un type à tige de levage et un type à tige de levage rotative.
Emballage et livraison
Détails de l'emballage: Nous choisissons des caisses en bois appropriées en fonction des différentes vannes et organisons des ouvriers qualifiés pour l'emballage en cas de choc. Un transitaire coopérant à long terme réservera l'espace, dédouanera et transportera pour nous sans délai. Il existe trois modes de transport : par mer, par air et par train. Nous organiserons le transport en fonction des besoins des clients.
Détails de livraison: selon la commande, 7~60 jours
FAQ
Q: Êtes-vous une société commerciale ou un fabricant ?
R: Nous sommes une usine.
Q: Quel est votre délai de livraison ?
R: Selon la commande, 7~60 jours.
Q: Fournissez-vous des échantillons ? sont-ils gratuits ou payants ?
R: Oui, nous pourrions offrir l'échantillon gratuitement, mais nous ne payons pas le coût du fret.
Q: Quelles sont vos conditions de paiement ?
R: Paiement=1000USD, 30% T/T à l'avance, solde avant expédition.
