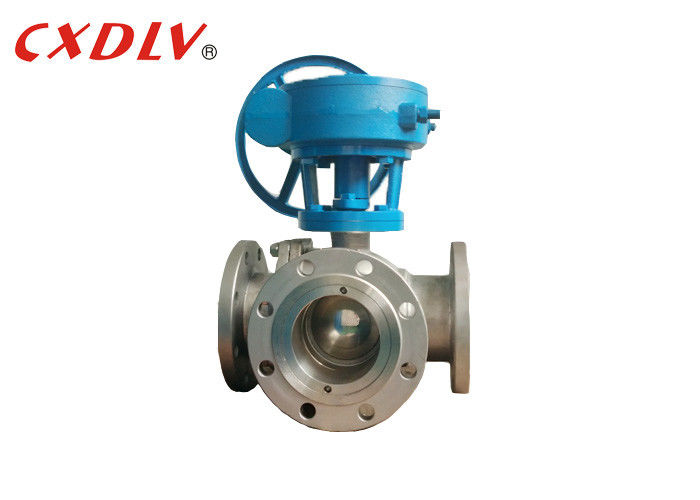

Valve à bille à flèche en acier inoxydable 3 voies T Port avec fonctionnement d'engrenage Adapté à diverses applications industrielles
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE,ISO,TS |
| Numéro de modèle: | Q45F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Détails d'emballage: | Cas de contreplaqué appropriés selon la structure de différentes vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T / T, L / C ,, D / A, D / P, Western Union, Moneygram |
| Capacité d'approvisionnement: | 5000 pièces par mois |
|
Détail Infomation |
|||
| Corps: | Les émissions de dioxyde de carbone et de dioxyde de carbone sont définies dans la présente annexe. | Siège: | PTFE, RTFE, POB |
|---|---|---|---|
| Structure: | Balle | Taille du port: | 15A à 200A |
| Connexion: | RF | Pression: | 150LB à 300LB |
| Opération: | Engrenage à vis sans fin | Température de travail: | -20 ℃ ~ 200 ℃ |
| Moyen: | Gaz bas de l'eau de pétrole | ||
| Mettre en évidence: | Valve à bille à brides en acier inoxydable,Ventilateur à bille de port 3 voies T,Valve à bille à flanc à engrenage |
||
Description de produit
Vanne à boisseau sphérique à bride en acier inoxydable à 3 voies en T avec commande par engrenage adaptée à diverses applications industrielles
Caractéristiques de la vanne à boisseau sphérique
|
|
La vanne à boisseau sphérique à trois voies est disponible en versions T et L. Le type T permet à trois tuyaux orthogonaux de communiquer entre eux et de couper le troisième canal pour fonctionner comme une séparation et une fusion. Le type de vanne à boisseau sphérique à trois voies L ne peut connecter que deux tuyaux orthogonaux l'un à l'autre, et ne peut pas maintenir le troisième tuyau connecté l'un à l'autre en même temps, seulement pour distribuer.
| Pression | Taille | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Avantages de la vanne à boisseau sphérique
- Avec la plus faible résistance à l'écoulement
- Elle peut réaliser une ouverture et une fermeture rapides, et le temps d'ouverture et de fermeture de certaines structures n'est que de 0,05 à 0,1 s, de sorte qu'elle peut être utilisée dans le système d'automatisation du banc d'essai. Ouvrez et fermez rapidement la vanne lors du fonctionnement sans impact.
- En pleine ouverture et en pleine fermeture, la bille et le siège de la surface d'étanchéité et l'isolement du fluide, de sorte que le fluide traversant la vanne à grande vitesse ne provoquera pas l'érosion de la surface d'étanchéité.
- Structure compacte, poids léger, elle peut être considérée pour le système de fluide à basse température pour la structure de vanne la plus raisonnable.
- Fabriqué en différentes tailles offrant une flexibilité de sélection
- Fournir un service sûr dans des conditions de haute pression et de haute température
- Comparées aux autres vannes, elles sont contrôlées avec moins de force.
