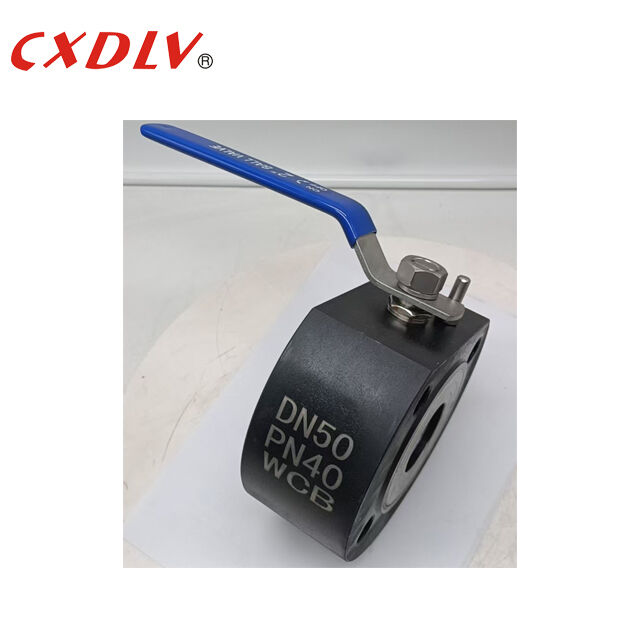

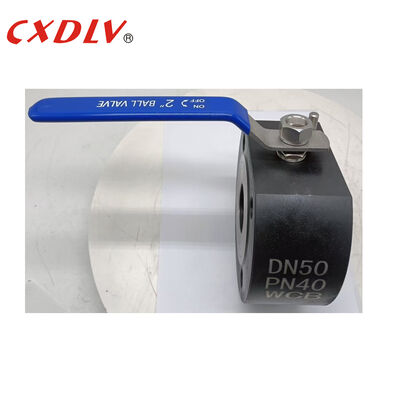

Type de plaquette 1 pc Valve à bille à forage complet avec montage entre les brides PN 40
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q71F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T / T, Paypal, Western Union, D / A, L / C, D / P, Moneygram |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Nom du produit: | 1pc de soupape à bille | Matériau de soupape: | A105N |
|---|---|---|---|
| Pression: | PN40 | Opération: | Levier de prise |
| Connexion: | Tranche | Modèle: | Q71F |
| Mettre en évidence: | Vanne à boisseau sphérique à passage intégral PN 40,Vanne à boisseau sphérique en acier inoxydable de type wafer,Vanne à boisseau sphérique à brides avec garantie |
||
Description de produit
Type de plaquette 1 pc Valve à bille à forage complet avec montage entre les brides PN 40
Caractéristiques générales
Valve à bille Italie
Normes applicables:
- Conception et fabrication : GB / T12237 / 1989
- Connexion: HG/T20592
- Essai de résistance au feu: GB / T13927 - 1992
Plage de taille:
- DN15 à DN200
Pression nominale:
- Construction 1,6 à 4,0 MPa
Limites de température:
- 20 °C à 200 °C
Une boule flottante
Port plein
Ventilateurs à billes de type wafer(ou appelées soupapes à bille de type "Italy Super Thin") sont utilisées dans l'équipement de tuyauterie dans l'état de PN1,0 à 2,5 MPa,température de fonctionnement de 29 à 180°C (l'anneau d'étanchéité est en RPTFE) ou de 29 à 180°C (l'anneau d'étanchéité est en polyphénylène PPL), pour obtenir de couper ou de connecter le milieu dans le pipeline. le milieu applicable, tels que l'eau, vapeur, huile, acide nitrique, acide acétique, carbamide,ou d'un milieu d'oxydation peut être appliqué sous réserve du matériau de la vanne différentielle adopté.
| Unité: mm | |||||
| Pression | Taille | L | D | D1 | D2 |
| PN16 | 40 | 62 | 145 | 110 | 85 |
| 50 | 72 | 160 | 125 | 100 | |
Application du projet
La vanne à bille à gaufre peut être largement utilisée dans le pétrole, la chimie, la métallurgie, la centrale électrique, l'industrie légère et d'autres domaines pour ajuster ou couper automatiquement le pétrole, l'eau, le gaz et la pâte ou le fluide fibreux.
Résistance
1Comparés aux vannes à billes normales, les vannes à billes de type super mince ont l'avantage d'une courte longueur de structure, d'un poids léger, d'une installation plus facile et d'un économie de matériaux, etc.avec une excellente performance d'isolation thermique.
2Nous utilisons une structure d'étanchéité flexible pour l'anneau de siège afin d'obtenir des résultats de haute performance d'étanchéité fiable et facile pour l'opération ouverte/close,et une structure de protection spéciale résistante au feu est installée dans la vanne pour maintenir le fonctionnement des vannes et les performances d'étanchéité élevées non affectées par un risque d'incendie accidentel.
3. La structure antistatique peut être réglée en fonction de la demande du client. Nous définissons une plaque de localisation ouverte/close à 90o avec un trou, le client peut verrouiller l'emplacement selon les conditions réelles pour éviter un dysfonctionnement.
Sélection du modèle
Valve à bille à plaquettes
| Numéro de modèle | Pression de travail /Mpa |
Température applicable /°C |
Moyenne applicable |
| Le numéro de série est le numéro de série. | 1.6 | PTFE ≤ 150 PPL ≤ 200 |
Nitrose |
| Le numéro de référence: | 2.5 | Nitrose | |
| Le Q71F-16Ti | 1.6 | Moyen corrosif oxydant | |
| Le numéro de référence est le Q71F-25Ti. | 2.5 | Moyen corrosif oxydant |
