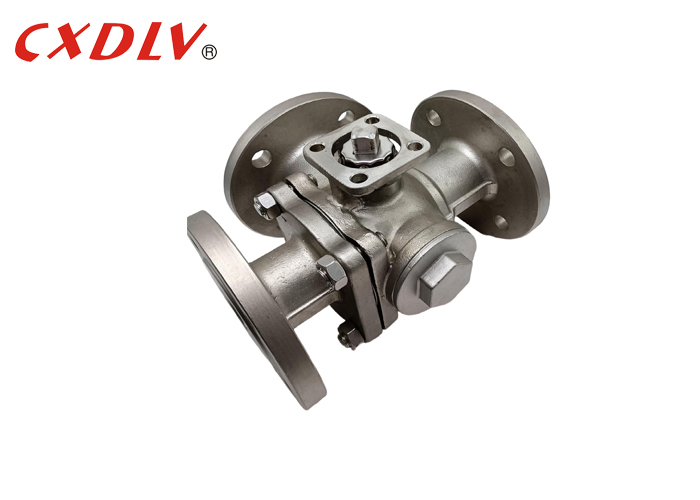

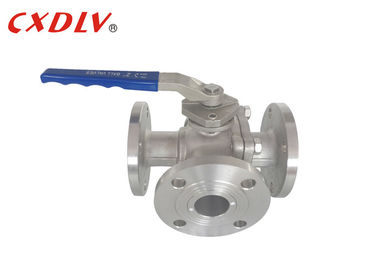

Valve à bille à trois voies à port T en acier inoxydable à bille à haute pression et à pression nominale ISO5211 TOP et PN16
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Le nombre de points de contrôle est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pc |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T / T, Paypal, Western Union, D / A, L / C, D / P, Moneygram |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Matériau du corps: | CF8, CF8M, WCB, CF3, CF3M | Matériau de balle: | CF8, CF8M |
|---|---|---|---|
| Matériau de siège: | Ptfe | Modèle de port: | L-port, T-port |
| Standard: | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: | Modèle no: | Le nombre de personnes concernées par les mesures de protection des données est déterminé en fonctio |
Description de produit
Valve à bille à trois voies avec bride et indication de pression élevée pour les applications lourdes avec indication de pression ISO5211 TOP et PN16
Les spécifications
Valve à bille flottante de coulée
Normes applicables:
- Conception et fabrication:GB12237-89
- Connexion: JB/T79
- Essai de résistance au feu: API607 4e 1993
- Épreuve et inspection:GB/T13927-1992
Plage de taille:
- DN15 à DN200
Préférence de pression:
- PN16 PN25 PN40
Plage de température:
- -20°C à 185°C
Valve à bille à trois voiesLe T-type permet à trois tuyaux orthogonaux de communiquer entre eux et de couper le troisième canal pour fonctionner comme une division et une fusion.
Le type de soupape à bille à trois voies L ne peut connecter que deux tuyaux qui sont orthogonaux les uns aux autres, et ne peut pas maintenir le troisième tuyau connecté les uns aux autres en même temps, seulement pour distribuer.est utilisé pour déconnecter les deux entrées d'une sortie ou il peut connecter une des deux entrées à une sortie.D'autres types de vannes à trois ports peuvent être conçus pour d'autres systèmes et positions de régulation du débit possibles.
| Pression | Taille | L | L1 | D | D1 | D2 | Z-φd | Pour les appareils électroniques φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4 à 14 | Le numéro de référence: | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4 à 14 | F5 à F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4 à 14 | F5 à F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4 à 18 | F5 à F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4 à 18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4 à 18 | F7-F10 | 4-φ10 |
Application du projet
La vanne est principalement utilisée dans l' approvisionnement en eau de circulation industrielle et le drainage, l' approvisionnement en eau urbaine et le drainage, les immeubles de grande hauteur et les hôtels de sortie d' eau sous pression de la pompe,utilisé pour réduire l' eau et éliminer le marteau destructeur de l' eau , garantissent le fonctionnement sûr du réseau de tuyauterie, sont conçus en tenant pleinement compte des exigences environnementales, sans vibration, sans bruit, fonctionnement en douceur,résidentiel calme et a des fonctions d'économie d'énergie.
Pourquoi nous avoir choisis?
1La résistance du fluide est faible et le coefficient de résistance est égal à la longueur du tuyau.
2La structure est simple, de petite taille et légère.
3Il est compact et fiable, et possède de bonnes propriétés d'étanchéité.
4L'opération est pratique, l'ouverture et la fermeture sont rapides et la rotation est de 90° de l'ouverture complète à la fermeture complète, ce qui est pratique pour le contrôle à longue distance.
5. L'entretien est pratique, la soupape à bille a une structure simple, et l'anneau d'étanchéité est généralement mobile, et le démontage et le remplacement sont relativement pratiques.
6Lorsqu'elles sont complètement ouvertes ou complètement fermées, la surface d'étanchéité de la bille et du siège de la vanne est isolée du milieu et le milieu ne cause pas d'érosion de la surface d'étanchéité de la vanne.
7Une large gamme d'applications, de petits à quelques millimètres, jusqu'à quelques mètres, de haut vide à haute pression peut être appliquée.
