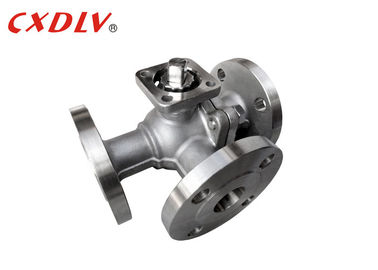

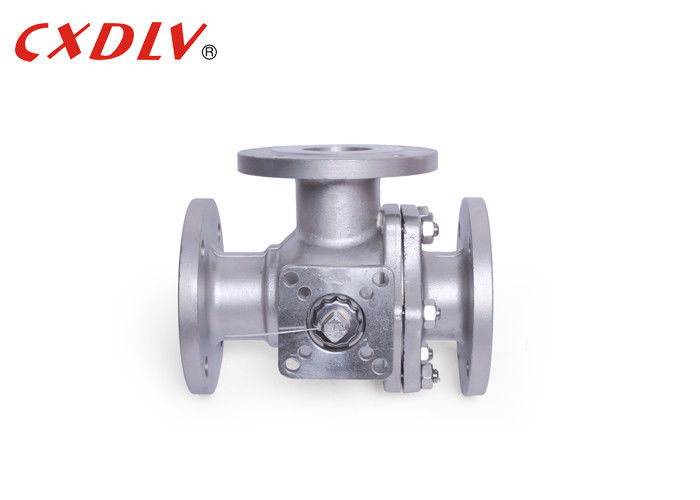

Vanne à boisseau sphérique 3 voies en L, à brides, avec indice de pression élevé pour applications intensives, avec embase ISO5211 et classification de pression PN16
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Le nombre de points de contrôle est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pc |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T / T, Paypal, Western Union, D / A, L / C, D / P, Moneygram |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Matériau du corps: | CF8, CF8M, WCB, CF3, CF3M | Matériau de balle: | CF8, CF8M |
|---|---|---|---|
| Matériau de siège: | Ptfe | Modèle de port: | L-port, T-port |
| Standard: | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: | Modèle no: | Le nombre de personnes concernées par les mesures de protection des données est déterminé en fonctio |
| Mettre en évidence: | Vanne à boisseau sphérique 3 voies à brides PN16 |
||
Description de produit
Vanne à boisseau sphérique à 3 voies, à bride et avec une pression nominale élevée pour les applications intensives avec ISO5211 TOP et une pression nominale PN16
Spécifications
Vanne à boisseau sphérique flottante moulée
Normes applicables :
- Conception et fabrication : GB12237-89
- Raccordement : JB/T79
- Test d'épreuve du feu : API607 4ème 1993
- Test et inspection : GB/T13927-1992
Gamme de tailles :
- DN15 ~ DN200
Pression nominale :
- PN16 PN25 PN40
Plage de température :
- -20°C~185°C
Vanne à boisseau sphérique à trois voies est disponible en versions T et L. Le type T permet à trois tuyaux orthogonaux de communiquer entre eux et de couper le troisième canal pour fonctionner comme une séparation et une fusion.
Le type de vanne à boisseau sphérique à trois voies L ne peut connecter que deux tuyaux orthogonaux l'un à l'autre, et ne peut pas maintenir le troisième tuyau connecté l'un à l'autre en même temps, seulement pour distribuer. Il est utilisé pour déconnecter les deux entrées d'une sortie ou il peut connecter l'une des deux entrées à une sortie. D'autres types de vannes à 3 orifices peuvent être conçus pour d'autres schémas et positions possibles de direction du débit.
| Pression | Taille | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Application
La vanne est principalement utilisée dans l'alimentation et le drainage en eau de circulation industrielle, l'alimentation et le drainage en eau urbaine, les bâtiments de grande hauteur et les hôtels pour la sortie d'eau sous pression de la pompe, utilisée pour couper le retour d'eau et l'élimination du coup de bélier destructeur, garantir le fonctionnement sûr du réseau de tuyaux. Conçue pour tenir pleinement compte des exigences environnementales, sans vibration, sans bruit, fonctionnement en douceur, garantir que les hôtels, les logements sont calmes et ont des fonctions d'économie d'énergie.
Pourquoi nous choisir ?
1. La résistance au fluide est faible et le coefficient de résistance est égal à la longueur du tuyau.
2. La structure est simple, de petite taille et légère.
3. Il est compact et fiable, et possède de bonnes propriétés d'étanchéité. Il a également été largement utilisé dans les systèmes à vide.
4. L'opération est pratique, l'ouverture et la fermeture sont rapides, et la rotation est de 90° de l'ouverture complète à la fermeture complète, ce qui est pratique pour le contrôle à distance.
5. L'entretien est pratique, la vanne à boisseau sphérique a une structure simple, et la bague d'étanchéité est généralement mobile, et le démontage et le remplacement sont relativement pratiques.
6. Lorsqu'elle est complètement ouverte ou complètement fermée, la surface d'étanchéité de la bille et du siège de vanne est isolée du fluide, et le fluide ne provoque pas d'érosion de la surface d'étanchéité de la vanne.
7. Large gamme d'applications, de quelques millimètres à quelques mètres, du vide poussé à la haute pression peuvent être appliqués.
