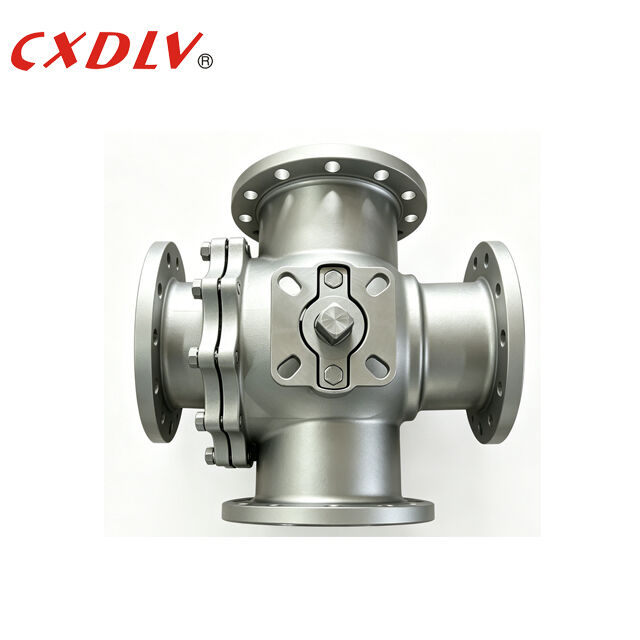

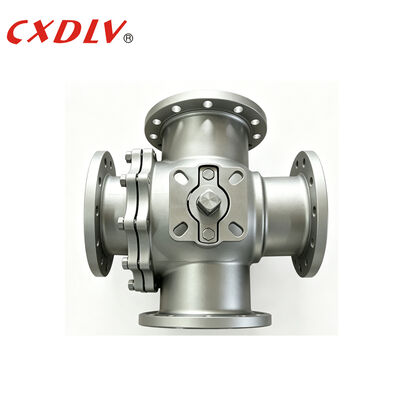

Ventilateur à bille à extrémité en forme de flanc à port complet à 4 voies T-Bore PN16 avec ISO5211 TOP
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO9001 |
| Numéro de modèle: | Q44F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pc |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T / T, Paypal, Western Union, D / A, L / C, D / P, Moneygram |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Pouvoir: | Opération actionnée | Matériau du corps: | Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. |
|---|---|---|---|
| Connexion: | À bride | Structure: | Vanne à bille flottante |
| Modèle: | Port complet | Numéro de modèle: | Le numéro de série est le numéro de série. |
| Mettre en évidence: | Vanne de dérivation avec bride supérieure ISO5211,Vanne de dérivation à 3 voies PN16,Vanne de dérivation à 3 voies à passage intégral |
||
Description de produit
- Conception et fabrication:GB12237-89
- Connexion:HG/T20592
- Épreuve et inspection:GB/T13927-1992
- DN15 à DN200
- Le PN16
- -20°C à 185°C
La soupape à bille à trois voies est disponible en versions T et L. Le type T permet à trois tuyaux orthogonaux de communiquer entre eux et de couper le troisième canal pour fonctionner comme une division et une fusion.Le type de soupape à bille à trois voies L ne peut connecter que deux tuyaux orthogonaux les uns aux autres, et ne peut pas garder le troisième tuyau connecté les uns aux autres en même temps, seulement pour distribuer.
| Pression | Taille | L | L1 | D | D1 | D2 | Z-φd | Pour les appareils électroniques φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4 à 18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4 à 18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4 à 18 | F7-F10 | 4-φ10 |
Conçue avec trois ports, les vannes à 3 voies permettent le détournement et le mélange des voies d'écoulement.vous devriez vérifier quelle configuration de port serait la meilleure pour votre système.
Il existe deux types différents de configurations de soupapes à bille à 3 voies: elles sont de type L ou de type T, qui est déterminée par la forme de l'ouverture dans son ensemble.Chacune a ses propres caractéristiques qui les rendent meilleures que les autres pour des utilisations spécifiquesDans cet article,Nous allons passer en revue les principales différences entre les vannes à billes à 3 voies de type L et de type T qui devraient vous aider à prendre une décision plus éclairée lorsque vous cherchez une vanne à installer dans votre système.
- Raffineries de pétrole
- Produits pétrochimiques
- Équipement de traitement chimique
- Applications de contrôle de processus
- Applications pour l'eau et les déchets
- Applications dans les pipelines
- Manches de verrouillage qui verrouillent à 90 degrés et à des intervalles allant jusqu'à 360 degrés
- Composants moulés de qualité pour investissement
- Dispositifs de mise à la terre antistatiques
- Configurations de montage des actionneurs de type ISO
- Disponible dans une variété de matériaux spéciaux de siège
