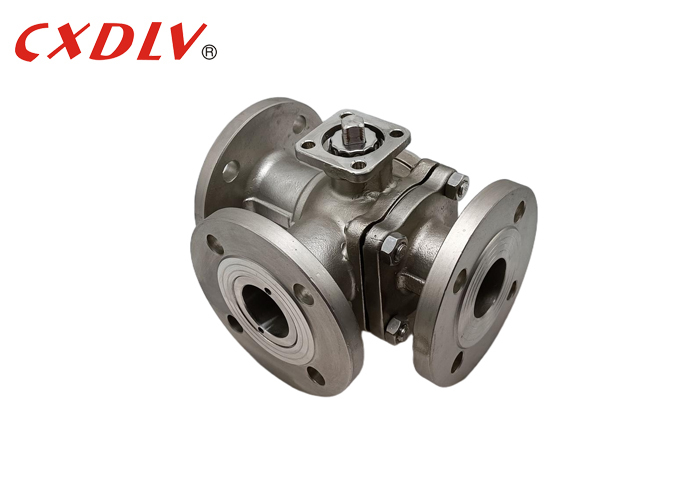

Vanne de dérivation à 3 voies à passage intégral, à brides, PN16, avec bride supérieure ISO5211
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO9001 |
| Numéro de modèle: | Q44F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pc |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Cas de contreplaqué appropriés selon différentes structures de vannes |
| Délai de livraison: | 5 ~ 25 jours de travail |
| Conditions de paiement: | T / T, Paypal, Western Union, D / A, L / C, D / P, Moneygram |
| Capacité d'approvisionnement: | 500pcs / mon |
|
Détail Infomation |
|||
| Pouvoir: | Opération actionnée | Matériau du corps: | Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. |
|---|---|---|---|
| Connexion: | À bride | Structure: | Vanne à bille flottante |
| Modèle: | Port complet | Modèle no: | Le numéro de série est le numéro de série. |
| Mettre en évidence: | Vanne de dérivation avec bride supérieure ISO5211,Vanne de dérivation à 3 voies PN16,Vanne de dérivation à 3 voies à passage intégral |
||
Description de produit
Ventilateur de déviation à extrémité à flèche à port complet à 3 voies PN16 avec ISO5211 TOP
Les spécifications
Valve à bille à port complet 3 voies
Normes applicables:
- Conception et fabrication:GB12237-89
- Connexion:HG/T20592
- Épreuve et inspection:GB/T13927-1992
Plage de taille:
- DN15 à DN200
Préférence de pression:
- Le PN16
Plage de température:
- -20°C à 185°C
Valve à bille à trois voiesLe T-type permet à trois tuyaux orthogonaux de communiquer entre eux et de couper le troisième canal pour fonctionner comme une division et une fusion.Le type de soupape à bille à trois voies L ne peut connecter que deux tuyaux orthogonaux les uns aux autres, et ne peut pas garder le troisième tuyau connecté les uns aux autres en même temps, seulement pour distribuer.
| Pression | Taille | L | L1 | D | D1 | D2 | Z-φd | Pour les appareils électroniques φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4 à 18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4 à 18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4 à 18 | F7-F10 | 4-φ10 |
Conçu avec trois ports,Ventilateurs à trois voiesCette configuration est polyvalente pour de nombreuses applications, mais avant de vous acheter une soupape à bille à 3 voies,vous devriez vérifier quelle configuration de port serait la meilleure pour votre système.
Il existe deux types différents de configurations de soupapes à bille à 3 voies: elles sont de type L ou de type T, qui est déterminée par la forme de l'ouverture dans son ensemble.Chacune a ses propres caractéristiques qui les rendent meilleures que les autres pour des utilisations spécifiquesDans cet article,Nous allons passer en revue les principales différences entre les vannes à billes à 3 voies de type L et de type T, qui devraient vous aider à prendre une décision plus éclairée lorsque vous cherchez une vanne à installer dans votre système..
Application du projet
1. raffineries
2. pétrochimique
3Équipement de traitement chimique
4. Applications de contrôle de processus
5Applications en eau et déchets
6Applications dans les pipelines
Caractéristiques
1. Manches de verrouillage qui verrouillent à 90 degrés et les intervalles jusqu'à 360 degrés
2- Components moulés en investissement de qualité
3- Dispositifs de mise à la terre antistatiques
4. Configurations de montage des actionneurs de type ISO
5. Disponible dans une variété de matériaux de sièges spéciaux
