CF8M Flap Check Valve usine Vente directe de haute qualité en acier inoxydable argent OEM standard double plaque
Détails sur le produit:
| Place of Origin: | China |
| Nom de marque: | CXDLV |
| Certification: | CE,ISO,TS |
| Model Number: | H74F |
Conditions de paiement et expédition:
| Minimum Order Quantity: | 1pc |
|---|---|
| Packaging Details: | Suitable Plywood Cases according to different valves' structure |
| Delivery Time: | 5~25 work days |
| Payment Terms: | T/T,L/C,,D/A,D/P,Western Union,MoneyGram |
| Supply Ability: | 1000pcs per Month |
|
Détail Infomation |
|||
| Body: | CF8,CF8M,WCB... | Disc: | SS304,SS316 |
|---|---|---|---|
| Seat: | NBR, | Port Size: | DN40~DN600 |
| Working Temperature: | -20℃~+180℃ | Standard: | ANSI,ASME,API ,DIN, JIS,BS, GB |
| Pressure: | 150LB | Application: | Water,Oil,Gas... |
| Mettre en évidence: | Vente directe d'usine de soupape de contrôle à clapet,soupape de contrôle à clapet CF8M |
||
Description de produit
Vente directe d'usine de clapets anti-retour CF8M en acier inoxydable de haute qualité Argent OEM Standard Clapet anti-retour à double plaque Général
Caractéristiques du clapet anti-retour

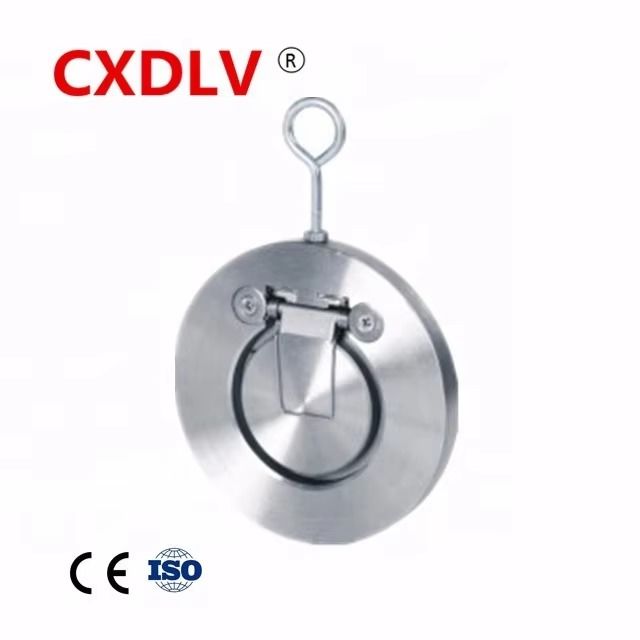

Clapet anti-retour à battant à disque unique
Normes applicables :
- Conception et fabrication : ASTM B16.34
- Raccordement à bride : ASTI16.5
- Test et inspection : API598
Gamme de tailles :
-1 1/2"~16"
Pression nominale :
- ANSI 150LB,300LB
- JIS 10K,20K
Plage de température :
- -20°C~180°C
| Matériau du corps | Acier au carbone | CF8 | CF8M |
| Disque de vanne | Acier au carbone | SS304 | SS316 |
| Boulon, Rondelle | SS304 | SS304 | SS316 |
| Boulon à œil | Acier au carbone plaqué | Acier au carbone plaqué | Acier Catbon plaqué |
| Joint torique | NBR, EPDM | ||
| Température de fonctionnement | -20℃~120℃ | -29℃~180℃ | -29℃~180℃ |
| Milieu | Eau, Vapeur, Huile, Gaz | ||
| Standard | ANSI, DIN, JIS, JB | ||
(PN16)Dimension du clapet anti-retour à battant à disque unique
(Unité : mm)
| DN | A | L | ||
| PN16 | PN25 | PN16 | PN25 | |
| 100 | 162 | 168 | 16 | 16 |
| 125 | 192 | 194 | 16 | 16 |
| 150 | 218 | 225 | 19 | 19 |
| 200 | 273 | 285 | 28 | 28 |
Aperçu du clapet anti-retour
Les clapets anti-retour sont des vannes d'arrêt automatiques qui sont couramment utilisées pour empêcher le refoulement ou le drainage dans un système de tuyauterie. Souvent appliqués du côté refoulement des pompes, les clapets anti-retour empêchent le système de se vider si la pompe s'arrête et protègent contre le refoulement, ce qui pourrait endommager la pompe et/ou d'autres équipements.
Clapet anti-retour à battant possède un disque plat qui pivote ou bascule autour d'une goupille d'articulation. Ils sont peu coûteux et présentent de faibles caractéristiques de perte de charge lorsqu'ils sont complètement ouverts. Mais en raison de la longue course et de l'inertie du disque, le clapet anti-retour à battant traditionnel peut claquer dans les installations de tuyaux verticaux. Ces vannes sont donc parfois équipées d'un levier et d'un accessoire de poids. Ils peuvent manipuler des liquides avec des solides tels que les eaux usées.
Caractéristiques :
- Conception économique : le faible poids et la faible longueur de pose permettent de réaliser des économies sur le coût initial, les exigences d'espace et l'installation par rapport aux clapets anti-retour à battant à corps plein.
- Perte de charge minimale : la perte de charge est minimisée en fournissant un trajet d'écoulement court, droit et pratiquement sans obstruction
- Fermeture rapide pour réduire le coup de bélier : l'arrêt est obtenu via le disque entièrement automatique assisté par ressort qui se ferme près d'une vitesse d'écoulement nulle - la conception légère à disque unique crée un arrêt positif avant l'inversion du débit, ce qui aide à minimiser les surtensions
- Sièges souples résilients : couplés à des surfaces d'étanchéité usinées avec précision, ils contribuent à garantir une étanchéité parfaite qui répond ou dépasse les exigences d'essai API 598
