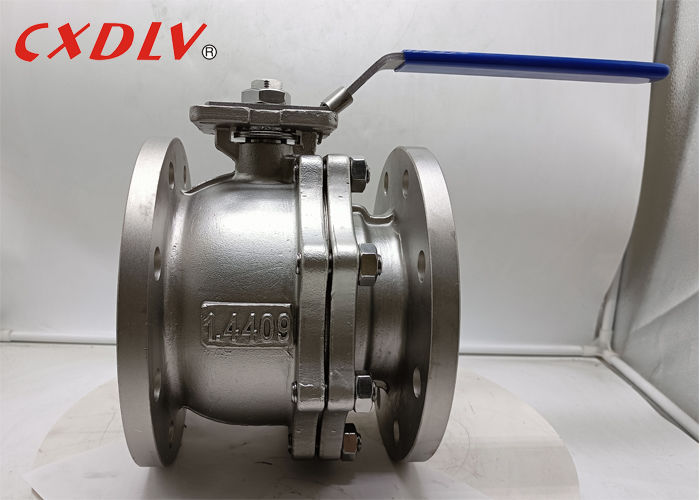

Vanne à boisseau sphérique en acier inoxydable A351Gr.CF8, brides aux deux extrémités, avec levier de commande
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q41F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/Mon |
|
Détail Infomation |
|||
| Opération: | Levier de prise | Matériau du corps: | CF8 CF8M WCB CF3 CF3M |
|---|---|---|---|
| Pression: | Le nombre d'unités utilisées est déterminé en fonction de l'indicateur. | Taille: | DN15~DN200 |
| Structure: | Boule de flottement | Connexion: | double bride |
| Moyen: | Gaz hydraulique | ||
Description de produit
Vanne à boisseau sphérique en acier inoxydable A351Gr.CF8, type à brides aux deux extrémités avec levier de manœuvre
Spécifications
Vanne à boisseau sphérique à commande manuelle GB
Normes applicables :
- Conception et fabrication : DIN3357/1
- Raccordement : EN1092
- Dimensions face à face : DIN3202F4
- Essai et inspection : DIN3230/3
Gamme de tailles :
- DN15~DN200
Pression nominale :
- DIN PN16 PN25 PN40
Plage de température :
- -20 °C~185 °C
A vanne à boisseau sphérique est une forme de vanne quart de tour qui utilise une sphère creuse, perforée et pivotante pour contrôler le débit. Elle est ouverte lorsque le trou de la sphère est aligné avec le débit et fermée lorsqu'elle est pivotée de 90 degrés par la poignée de la vanne. La poignée est à plat en alignement avec le débit lorsqu'elle est ouverte et lui est perpendiculaire lorsqu'elle est fermée, ce qui permet une confirmation visuelle facile de l'état de la vanne.
| unité : mm | |||||||
| Pression | Taille | L | φE | φB | φC | T | f |
| PN25 | 15 | 130 | 95 | 65 | 45 | 16 | 2 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | |
Application
Les vannes à boisseau sphérique sont généralement des vannes bidirectionnelles destinées aux applications marche-arrêt utilisées dans un certain nombre d'industries différentes. Parmi celles-ci, on peut citer l'eau, le pétrole, le gaz, les produits chimiques, les produits pharmaceutiques, l'exploitation minière, pour n'en nommer que quelques-unes.
Pourquoi choisir une vanne à boisseau sphérique ?
1. Performance antistatique : un ressort est disposé entre la sphère, la tige de la vanne et le corps de la vanne, et l'électricité statique générée par le processus de commutation peut être dérivée.
2. Étant donné que le matériau tel que le polytétrafluoroéthylène a une bonne propriété autolubrifiante et que la perte de frottement avec le corps sphérique est faible, la durée de vie de la vanne à boisseau sphérique pneumatique est longue.
3. La résistance aux fluides est faible et la vanne à boisseau sphérique pneumatique est celle qui présente la plus petite résistance aux fluides de tous les types de vannes.
4. L'étanchéité de la tige de la vanne est fiable. Étant donné que la tige de la vanne n'effectue que le même mouvement que le mouvement de levage, le presse-étoupe de la tige de la vanne n'est pas facile à endommager et la capacité d'étanchéité augmente à mesure que la pression du fluide augmente.
Sélection du modèle
Vanne à boisseau sphérique flottante à orifice intégral 2PC
| Standard | ANSI | GB | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matériau | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle à plate-forme haute 2) Modèle à poignée | |||
