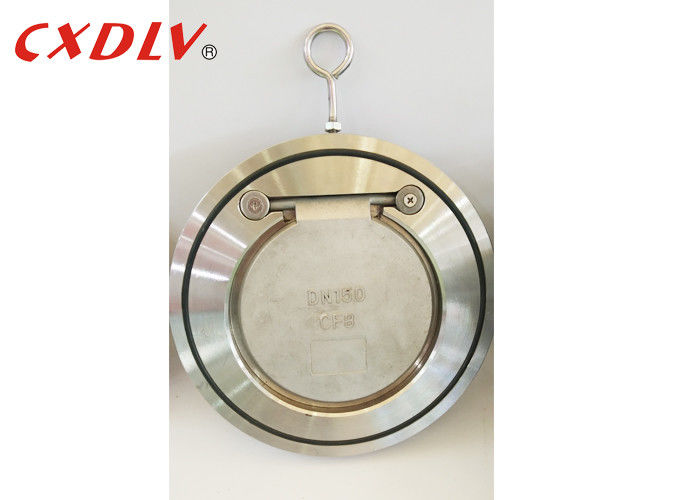

H74F Ventilateur de contrôle à plaque unique de type gaufre en acier inoxydable
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE,ISO,TS |
| Numéro de modèle: | H74F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pièce |
|---|---|
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure des différentes valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 1000 pièces par mois |
|
Détail Infomation |
|||
| Corps: | CF8, CF8M, WCB… | Disque: | Pour les appareils à commande numérique |
|---|---|---|---|
| Siège: | NBR, | Taille du port: | DN40 à DN600 |
| Température de travail: | -20℃~+180℃ | standard: | NORME ANSI, ASME, API, DIN, JIS, BS, GIGAOCTET |
| Pression: | 150LB | Application du projet: | L'eau, pétrole, gaz… |
| Mettre en évidence: | Valve de contrôle de type gaufre en acier inoxydable,Valve de contrôle à plaque unique de plaquette,H74F Valve de freinage à plaque unique |
||
Description de produit

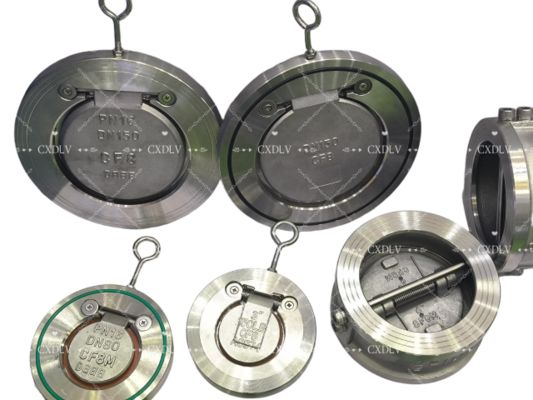

Clapet anti-retour à simple plaque de type plaquette en acier inoxydable H74
Caractéristiques du clapet anti-retour
Clapet anti-retour oscillant à disque unique de type plaquette
Normes applicables :
- Conception et fabrication : ASTM B16.34
- Raccordement à bride : ASTI16.5
- Essai et inspection : API598
Gamme de tailles :
-1 1/2"~16"
Pression nominale :
- ANSI 150LB,300LB
- JIS 10K,20K
Plage de température :
- -20°C~180°C
| Matériau du corps | Acier au carbone | CF8 | CF8M |
| Disque de vanne | Acier au carbone | SS304 | SS316 |
| Boulon, rondelle | SS304 | SS304 | SS316 |
| Boulon à œil | Acier au carbone plaqué | Acier au carbone plaqué | Acier au carbone plaqué |
| Joint torique | NBR, EPDM | ||
| Température de fonctionnement | -20℃~120℃ | -29℃~180℃ | -29℃~180℃ |
| Fluide | Eau, vapeur, huile, gaz | ||
| Norme | ANSI, DIN, JIS, JB | ||
Aperçu du clapet anti-retour
Clapets anti-retour sont des vannes d'arrêt automatiques qui sont couramment utilisées pour empêcher le refoulement ou le drainage dans un système de tuyauterie. Souvent appliqués du côté refoulement des pompes, les clapets anti-retour empêchent le système de se vider si la pompe s'arrête et protègent contre le refoulement, ce qui pourrait endommager la pompe et/ou d'autres équipements.
Clapet anti-retour oscillant possède un disque plat qui pivote ou oscille autour d'une broche d'articulation. Ils sont peu coûteux et présentent de faibles caractéristiques de perte de charge lorsqu'ils sont complètement ouverts. Mais en raison de la longue course et de l'inertie du disque, le clapet anti-retour oscillant traditionnel peut claquer dans les installations de tuyaux verticaux. Ces vannes sont donc parfois équipées d'un levier et d'un accessoire de poids. Ils peuvent manipuler des liquides avec des solides tels que les eaux usées.
Caractéristiques :
- Conception économique : le faible poids et la faible longueur de pose permettent de réaliser des économies sur le coût initial, les exigences d'espace et l'installation par rapport aux clapets anti-retour de type oscillant à corps plein.
- Perte de charge minimale : la perte de charge est minimisée en fournissant un trajet d'écoulement court, droit et pratiquement sans obstruction
- Fermeture rapide pour réduire le coup de bélier : l'arrêt est obtenu via le disque à ressort entièrement automatique qui se ferme près d'une vitesse d'écoulement nulle - la conception légère à disque unique crée un arrêt positif avant l'inversion du débit, ce qui aide à maintenir les surtensions au minimum
- Sièges souples résilients : associés à des surfaces d'étanchéité usinées avec précision, ils contribuent à garantir une étanchéité parfaite qui répond ou dépasse les exigences d'essai API 598
