Vitre à double bride en acier inoxydable CF8 pour la visualisation du débit à haute pression
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | verre de vue |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/Mon |
|
Détail Infomation |
|||
| Matériau du corps: | Acier inoxydable | Verres: | borosilicate |
|---|---|---|---|
| Siège: | PTFE | La structure: | Des fenêtres doubles |
| Taille de la soupape: | DN15~DN200 | Moyenne: | Gaz hydraulique |
| Mettre en évidence: | verre de vue à haute pression,Hublot de contrôle CF8,Verre de vision en acier inoxydable |
||
Description de produit

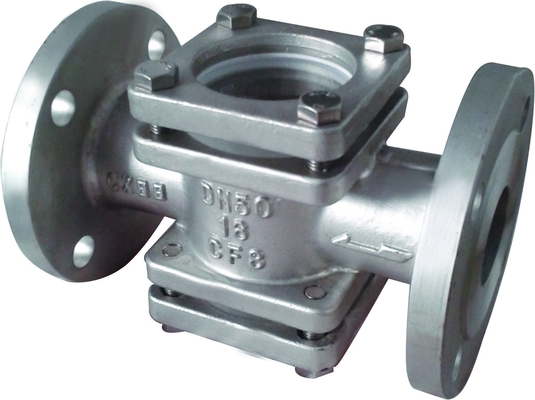

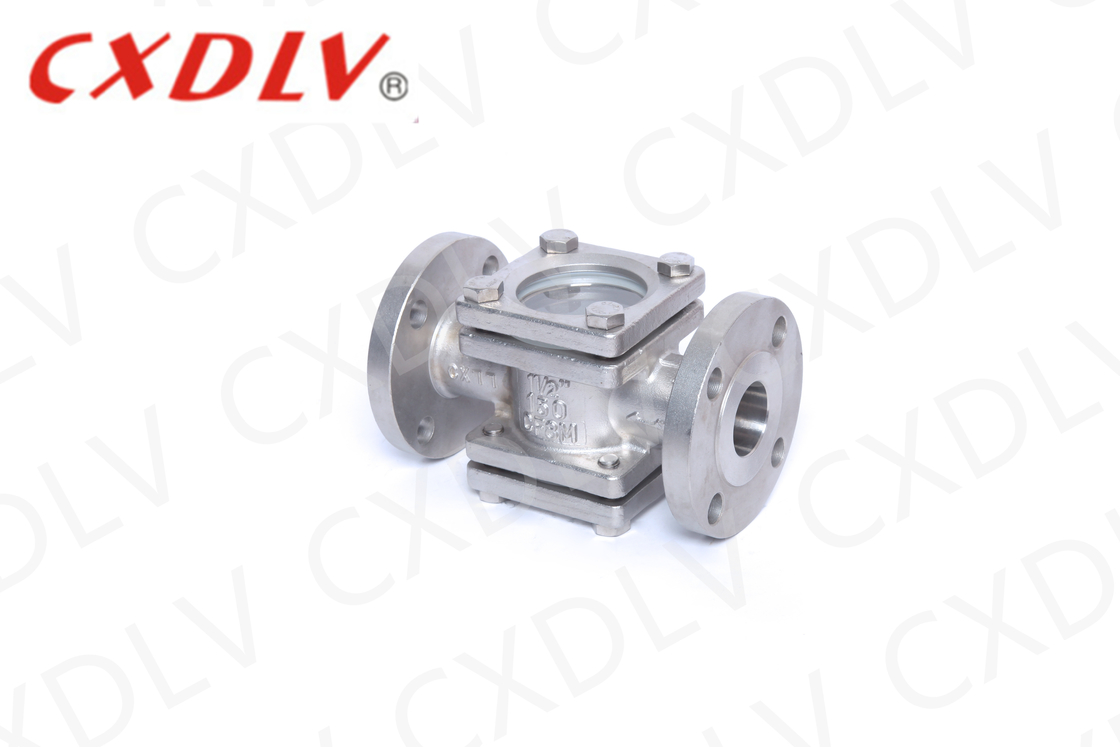

PN40 à double bride, verre à vue haute pression, coulée en acier inoxydable CF8
Caractéristique du produit
Verre de vue
Normes applicables:
- Conception et fabrication: ASTM B16.34
- Connexion à la bride: ASTI16.5
- Essai et inspection: API598
Plage de taille:
- DN15 à DN150
Préférence de pression:
- Le GB PN16
Plage de température:
- -20°C à 185°C
Les indicateurs de débit offrent une vue visuelle des conduites ou des récipients scellés permettant à l'utilisateur de voir immédiatement si un débit a lieu et d'observer la couleur, le volume et l'état du débit.
Notre gamme d'indicateurs de débit est livrée avec un choix d'acier inoxydable, d'acier au carbone et de carrosseries en métal de pistolet,adapté aux applications industrielles avec des températures de travail allant jusqu'à 250 °C et des pressions de travail allant jusqu'à 16 bar pour la plage standard et 40 bar pour la plage haute pression.
Données techniques
| DN | H est | L | D | D1 | D2 | Z-φd | b | W | φ | E |
| 15 | 72 | 130 | 89 | 60.5 | 35 | 4 à 16 | 11.5 | 60 × 60 | 50 | 10 |
| 20 | 82 | 150 | 98 | 70 | 43 | 4 à 16 | 12 | 72 × 72 | 60 | 10 |
| 25 | 92 | 160 | 108 | 79.5 | 51 | 4 à 16 | 13 | 80 × 80 | 65 | 12 |
| 32 | 105 | 180 | 117 | 89 | 64 | 4 à 16 | 14 | 90 × 90 | 75 | 12 |
| 40 | 115 | 200 | 127 | 98.5 | 73 | 4 à 16 | 15 | 100 × 100 | 85 | 12 |
| 50 | 140 | 230 | 152 | 120.5 | 92 | 4 à 19 | 16 | 110 × 110 | 95 | 15 |
Nom de l'entreprise
Veuillez garder à l'esprit que, contrairement à la croyance populaire, tous les lunettes de vue sont sujettes à l'usure. Les lentilles et les joints d'étanchéité doivent être remplacés périodiquement avant qu'il n'y ait un signe évident de dégradation.Nous vous recommandons donc de vérifier régulièrement le verre de vue et de toujours commander du verre de rechange et des joints avec votre verre de vue..
Application du projet
1Les services publics et l'électricité
2Produits pharmaceutiques
3Produits alimentaires et boissons
4. les biocarburants
5- Traitement et gestion des eaux usées
6- et chimique / pétrochimique
Sélection du modèle
| Nom du produit | Indicateur de vitre de débit | |||
| Connexion | Les pièces de rechange | Le fil | ||
| Pression | DIN/JIS/ANSI | 0.6Mpa | ||
| Matériel | 1) CF8/SS304 2) CF8M/SS316 3) Acier au carbone | |||
