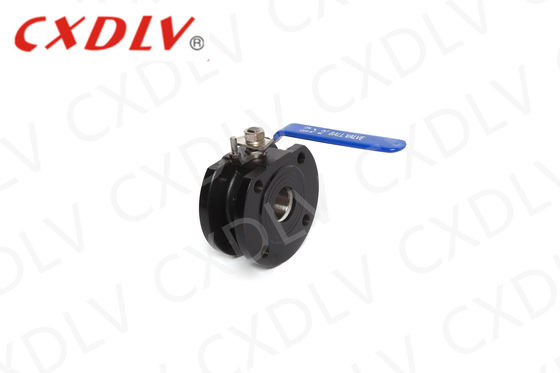

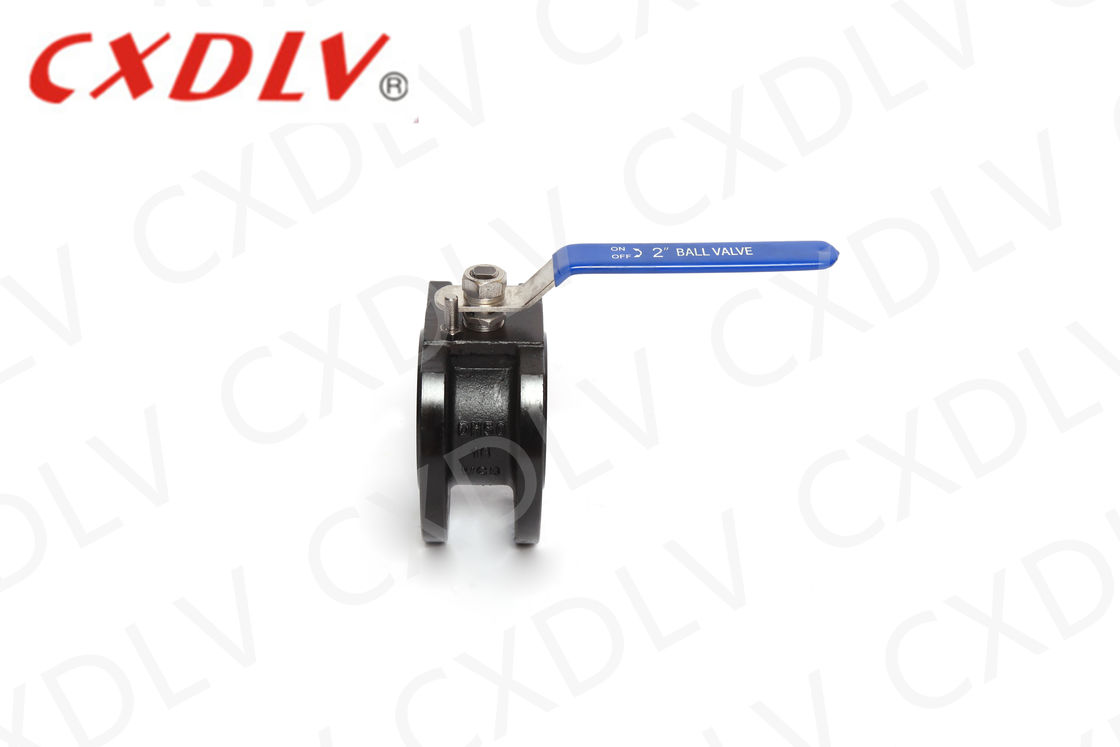

Valve à bille en acier au carbone WCB avec siège PPL et taille DN50 pour le contrôle des gaz d'huile et d'eau
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q71F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/Mon |
|
Détail Infomation |
|||
| Matériau de la vanne: | Le WCB | Siège: | PPL |
|---|---|---|---|
| Emballage: | graphite souple | Connexion: | TRANCHE |
| Taille: | DN50 | Modèle: | Q71F |
| Mettre en évidence: | Valve à bille à flèche de gaufre,une résistance à la combustion à l'air comprise entre 0,01 mm et 0 |
||
Description de produit
Normes applicables :
- Conception et fabrication : GB/T12237/1989
- Connexion: JB/T79
- Test ignifuge : GB/T13927-1992
Gamme de tailles :DN15 ~ DN200
Pression nominale :1,6 ~ 4,0 MPa
Plage de température :-20°C ~ 350°C
Wafer Ball Valve est une nouvelle génération de vannes à bille à distance de bride ultra-courte développée en introduisant la technologie italienne pour une conception localisée. La forme du canal à billes est rectangulaire, en forme de V et en forme de O. Le produit présente les caractéristiques d'une structure compacte, d'une petite taille, d'un poids léger et d'une installation pratique.
Unité : mm
| Pression | Taille | L | D | D1 | D2 |
|---|---|---|---|---|---|
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 |
Le robinet à tournant sphérique de plaquette peut être largement utilisé dans les domaines du pétrole, de la chimie, de la métallurgie, des centrales électriques, de l'industrie légère et d'autres domaines pour ajuster ou couper automatiquement le pétrole, l'eau, le gaz et la pâte ou le fluide fibreux.
- La conception unique de l'excentrique permet une transmission sans friction entre les surfaces d'étanchéité, ce qui prolonge la durée de vie de la vanne.
- Le siège élastique généré par le couple.
- La conception ingénieuse en coin confère à la vanne une fonction d'étanchéité automatique de plus en plus étanche, avec une fuite compensatoire et nulle entre les surfaces d'étanchéité.
- Petite taille, léger et facile à installer.
- Les appareils pneumatiques et électriques peuvent être configurés selon les besoins de l'utilisateur pour répondre aux besoins de télécommande et de contrôle de programme.
- Le matériau du siège de remplacement peut être appliqué à une variété de supports.
Robinet à boisseau sphérique
| Numéro de modèle | Pression de service/MPa | Température Applicable/℃ | Support applicable |
|---|---|---|---|
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Milieu corrosif oxydant | |
| Q71F-25Ti | 2.5 | Milieu corrosif oxydant |
