Détails sur le produit:

Lieu d'origine: Chine
Nom de marque: CXDLV
Certification: CE&ISO
Numéro de modèle: Q71F

Conditions de paiement et expédition:

Quantité de commande min: 1 PC
Prix: Négociable
Détails d'emballage: Caisses appropriées de contreplaqué selon la structure différente de valves
Délai de livraison: 5~25 jours de travail
Conditions de paiement: T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Capacité d'approvisionnement: 500pcs/Mon
meilleur prix Contact

Détail Infomation

Matériau de la vanne: Le WCB Siège: PPL
Emballage: graphite souple Connexion: TRANCHE
Taille: DN50 Modèle: Q71F

Description de produit

La valve à bille à flèche mince en acier au carbone WCB avec poignée en acier inoxydable



 Caractéristiques du produit

1 PC soupape à bille de gaufre

Normes applicables:
- Conception et fabrication : GB / T12237 / 1989

- Connexion: JB / T79

- Essai de résistance au feu: GB / T13927 - 1992

Plage de taille:
- DN15 à DN200

Pression nominale:
- 1,6 à 4,0 MPa
Plage de température:
- 20 °C à 350 °C



La soupape à bille Wafer est une nouvelle génération de soupape à bille à distance de bride ultra-courte développée en introduisant la technologie italienne pour une conception localisée.d'une épaisseur n'excédant pas 10 mmLe produit présente les caractéristiques de structure compacte, de petite taille, de poids léger et d'installation pratique.

Ajustez ou coupez la pâte de gaz d'huile d'eau ou de fibro avec une vanne à bille à flèche de gaufre 0

Unité: mm
Pression Taille L D D1 D2
PN16 15 35 95 65 45
20 38 105 75 55
25 42 115 85 65
32 50 135 100 78
40 62 145 110 85
50 72 160 125 100
65 95 180 140 120
80 118 195 160 135
100 140 215 180 155
125 195 245 210 185
150 225 280 240 210
200 275 335 295 265





 Application du projet

La vanne à bille à gaufre peut être largement utilisée dans le pétrole, la chimie, la métallurgie, la centrale électrique, l'industrie légère et d'autres domaines pour ajuster ou couper automatiquement le pétrole, l'eau, le gaz et la pâte ou le fluide fibreux.



Résistance

1La conception unique de l'excentrique permet une transmission sans friction entre les surfaces d'étanchéité, ce qui prolonge la durée de vie de la vanne.


2Le siège élastique généré par le couple.


3La conception ingénieuse du coin permet à la vanne d'avoir une fonction d'étanchéité automatique de plus en plus serrée, avec des fuites compensatoires et zéro entre les surfaces d'étanchéité.


4Petite taille, léger, léger et facile à installer.


5Les dispositifs pneumatiques et électriques peuvent être configurés selon les exigences de l'utilisateur pour répondre aux besoins de la télécommande et de la commande de programme.


6Le matériau du siège de remplacement peut être appliqué sur une variété de supports.



Sélection du modèle

Valve à bille à plaquettes

Numéro de modèle Pression de travail
/Mpa
Température applicable
/°C
Moyenne applicable
Le numéro de série est le numéro de série. 1.6 PTFE ≤ 150
PPL ≤ 250
Nitrose
Le numéro de référence: 2.5 Nitrose
Le Q71F-16Ti 1.6 Moyen corrosif oxydant
Le numéro de référence est le Q71F-25Ti. 2.5 Moyen corrosif oxydant

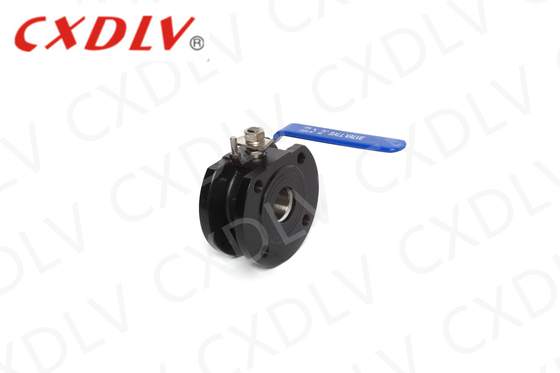

Ajustez ou coupez la pâte de gaz d'huile d'eau ou de fibro avec une vanne à bille à flèche de gaufre 1
