Détails sur le produit:
Conditions de paiement et expédition:
|
| La structure: | 2 pour cent | Type de soupape: | Flottement |
|---|---|---|---|
| Pression: | Le nombre d'unités utilisées est déterminé en fonction de l'indicateur. | Taille: | DN15~DN200 |
| Moyenne: | Gaz hydraulique | La norme: | Les données relatives à l'équipement doivent être communiquées à l'autorité compétente. |

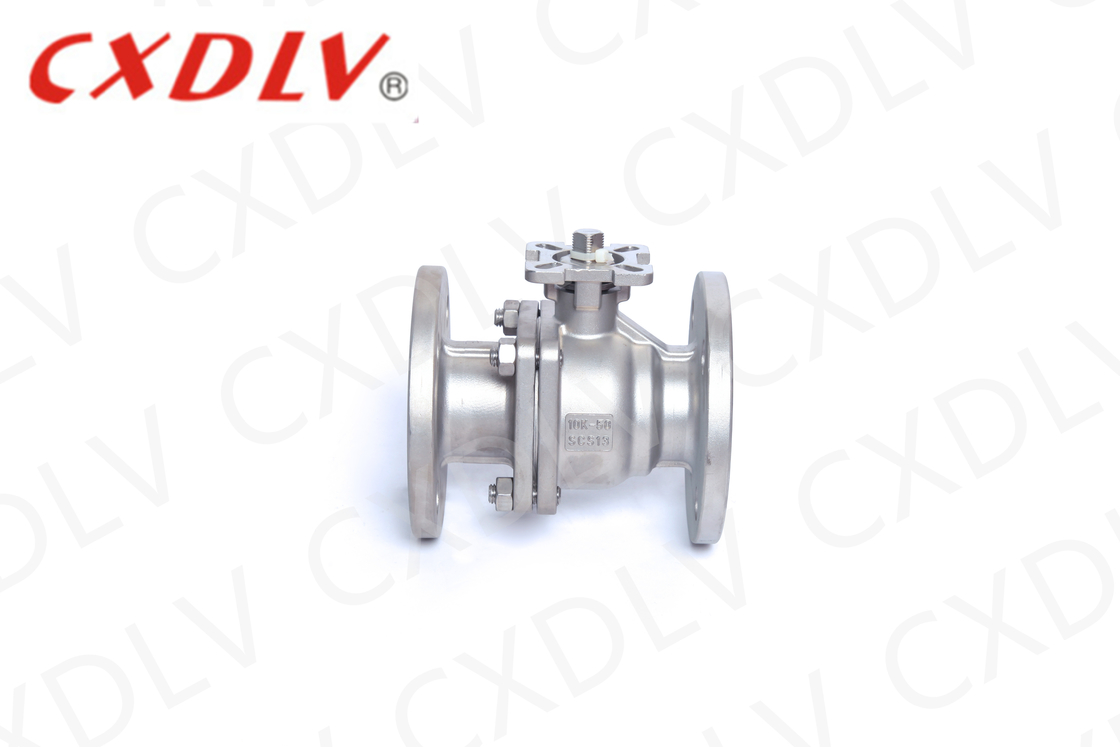

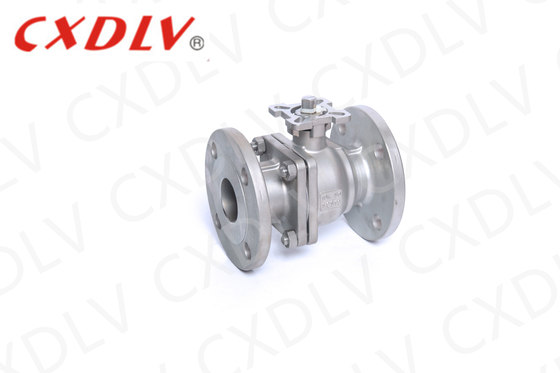

Appareil électrique de montage direct de soupape à bille SS Type de bride Taille nominale DN50 ~ DN200
Les spécifications
Valve à bille
Normes applicables:
- Conception et fabrication:GB12237-89
- Connexion: JB/T79
- Essai de résistance au feu: API607 4e 1993
- Épreuve et inspection:GB/T13927-1992
Plage de taille:
- DN15 à DN200
Préférence de pression:
- GB PN16 PN25 PN40
Plage de température:
- -20°C à 185°C
La soupape à bille, le membre d'ouverture et de fermeture (sphère) est entraîné par la tige de la soupape et tourne autour de l'axe de la soupape à bille.La soupape à bille en V hermétiquement scellée a une forte force de cisaillement entre le noyau en forme de V et le siège métallique de l'alliage de carbure soudé durIl est particulièrement adapté pour les particules micro-solides contenant des fibres, etc. La soupape à bille multi-directionnelle peut non seulement contrôler de manière flexible la confluence, la scissionet le changement de direction du débit du milieu, mais peut également fermer n'importe quel canal et connecter les deux autres canaux.
| PN ((Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H est | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4 à 14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4 à 14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4 à 14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4 à 18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4 à 18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4 à 18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contactez-nous librement | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Application du projet
La soupape à bille est principalement utilisée dans le pipeline pour couper, distribuer et changer la direction du débit du milieu.
Avantages
1Le roulement de poussée réduit le couple de frottement de la tige de vanne, ce qui rend la tige de vanne lisse et flexible pour un fonctionnement à long terme.
2Fonction antistatique: un ressort est placé entre la boule, la tige de la vanne et le corps de la vanne, et l'électricité statique générée pendant le processus de commutation peut être dérivée.
3Comme le matériau tel que le polytétrafluoroéthylène possède de bonnes propriétés d'auto lubrification et que la perte de friction avec la sphère est faible, la durée de vie de la soupape à bille pneumatique est longue.
Sélection du modèle
2PC Valve à bille flottante à port complet
| La norme | ANSI | Résultats | JIS | DIN |
| Pression | Le montant de la garantie est calculé en fonction des conditions suivantes: | PN25/PN40 | 10K/20K | Le nombre d'unités utilisées est déterminé en fonction de l'indicateur. |
| Matériel | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle de plateforme haute 2) Modèle de poignée | |||
