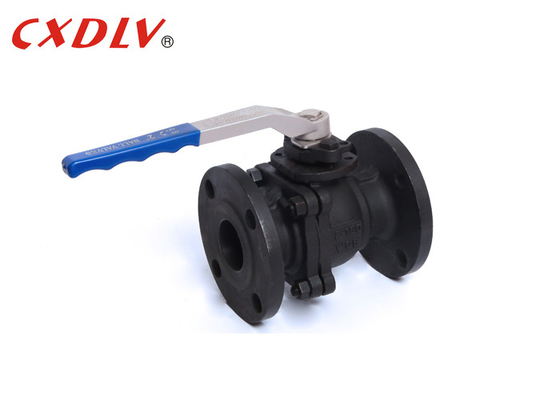

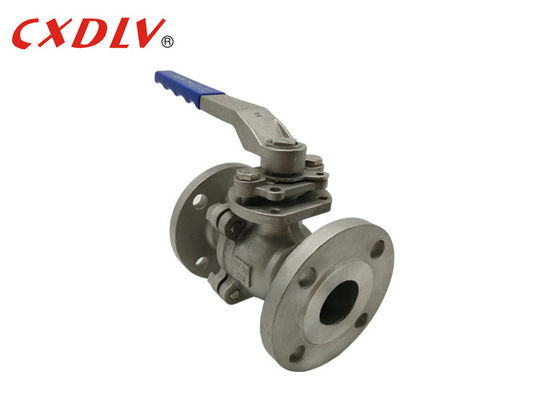

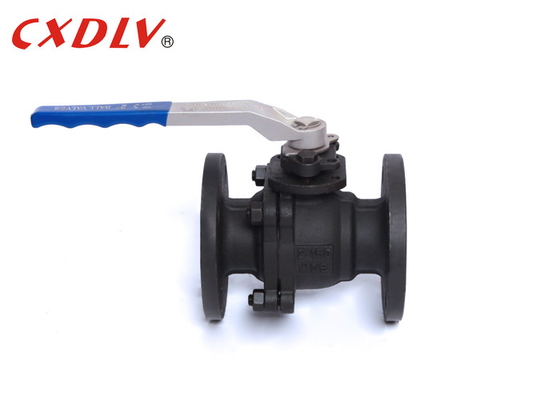

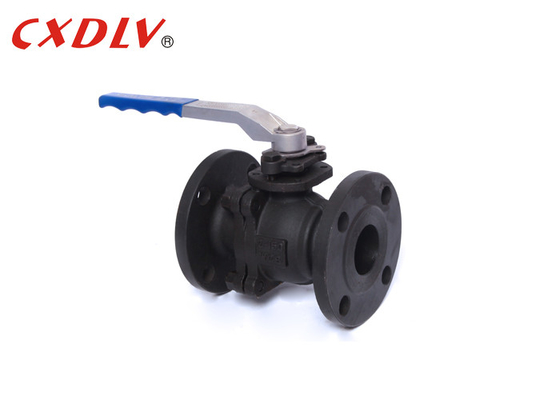

Robinet à boisseau sphérique à brides DIN PN16 WCB 2PC en acier inoxydable
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q41F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Western Union, L/C, D/A, D/P, MoneyGram, Paypal |
| Capacité d'approvisionnement: | 500pcs/Mon |
|
Détail Infomation |
|||
| CertificateISO9001 : CE 2008: | ISO9001 : CE 2008 | Norme: | NORME ANSI, ASME, API, DIN, JIS, BS, GIGAOCTET |
|---|---|---|---|
| Connexion: | Bride | Taille: | DN15~DN200 |
| Milieu: | Gaz de pétrole de l'eau | ||
| Mettre en évidence: | Robinet à tournant sphérique à bride WCB,robinet à tournant sphérique à bride DIN PN16,robinet à tournant sphérique en acier inoxydable à bride 2PC |
||
Description de produit
Robinet à tournant sphérique à bride WCB en acier inoxydable PN16 2PC
Caractéristiques
Vanne à boisseau sphérique haute plate-forme
Normes applicables:
- Conception et fabrication : GB12237-89
- Connexion : JB/T79
- Test ignifuge : API607 4th 1993
- Essai et inspection : GB/T13927-1992
Gamme de taille:
- DN15~DN200
Note de pression:
- GB PN16 PN25 PN40
Écart de température:
- -20°C~185°C
Robinet à tournant sphérique, l'élément d'ouverture et de fermeture (sphère) est entraîné par la tige de soupape et tourne autour de l'axe du robinet à tournant sphérique.Il peut également être utilisé pour la régulation et le contrôle des fluides.La vanne à boisseau sphérique multivoies peut non seulement contrôler de manière flexible la confluence, la division et la commutation du sens d'écoulement du fluide, mais peut également fermer n'importe quel canal et connecter les deux autres canaux.
| PN(MPa) | DN | L | φE | φB | φC | J | F | N-φh | H | H1 | O | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contactez-nous librement | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Application
Les robinets à tournant sphérique sont largement utilisés dans le raffinage du pétrole, les pipelines longue distance, les produits chimiques, le papier, les produits pharmaceutiques, la conservation de l'eau, l'énergie électrique, les municipalités, l'acier et d'autres industries.
Avantage
1. Petite résistance aux fluides: le robinet à boisseau sphérique pneumatique est le plus petit de la résistance aux fluides de toutes les classifications de vannes, même le robinet à boisseau sphérique pneumatique à diamètre réduit, sa résistance aux fluides est assez faible.
2. Le joint de tige est fiable : étant donné que la tige de soupape ne fait que tourner et ne bouge pas de haut en bas, le joint d'étanchéité de la tige de soupape n'est pas facile à casser et la capacité d'étanchéité augmente avec l'augmentation de la pression moyenne.
3. Les performances d'étanchéité du siège de soupape sont bonnes : la bague d'étanchéité en matériau élastique tel que le PTFE est facile à sceller et la capacité d'étanchéité de la soupape à boisseau sphérique pneumatique augmente avec l'augmentation de la pression moyenne.
Sélection du modèle
Vanne à boisseau sphérique haute pression
| Standard | ANSI | Go | JIS | VACARME |
| Pression | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Matériel | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle à plate-forme haute 2) Modèle à poignée | |||
