Vanne à boisseau sphérique à bride de l'actionneur Commande pneumatique à double effet DN80

Vanne à boisseau sphérique à bride de l'actionneur Commande pneumatique à double effet DN80

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: CXDLV
Certification: CE&ISO
Numéro de modèle: Q41F

Conditions de paiement et expédition:

Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: Caisses appropriées de contreplaqué selon la structure différente de valves
Délai de livraison: 5~25 jours de travail
Conditions de paiement: T/T, Western Union, L/C, D/A, D/P, MoneyGram, Paypal
Capacité d'approvisionnement: 500pcs/Mon
meilleur prix Contact

Détail Infomation

Matériel de corps: SS316/SS304/WCB Taille: DN15-200
Norme: NORME ANSI, ASME, API, DIN, JIS, BS, GIGAOCTET Connexion: Extrémités de bride
Certificat: CE
Mettre en évidence:

Vanne à boisseau sphérique à bride d'actionneur pneumatique

,

vanne à boisseau sphérique à bride Dn80

,

vanne à boisseau sphérique à double effet à bride

Description de produit

Caractéristiques

Vanne à boisseau sphérique haute plate-forme

Normes applicables:
- Conception et fabrication : GB12237-89

- Connexion : JB/T79

- Test ignifuge : API607 4th 1993

- Essai et inspection : GB/T13927-1992

Gamme de taille:
- DN15~DN200

Note de pression:
- GB PN16 PN25 PN40
Écart de température:
- -20°C~185°C



Robinet à tournant sphérique, l'élément d'ouverture et de fermeture (sphère) est entraîné par la tige de soupape et tourne autour de l'axe du robinet à tournant sphérique.Il peut également être utilisé pour la régulation et le contrôle des fluides.La vanne à boisseau sphérique multivoies peut non seulement contrôler de manière flexible la confluence, la division et la commutation du sens d'écoulement du fluide, mais peut également fermer n'importe quel canal et connecter les deux autres canaux.

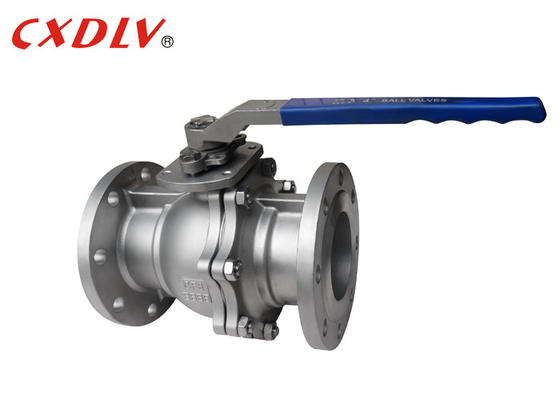

Vanne à boisseau sphérique à bride de l'actionneur Commande pneumatique à double effet DN80 0



PN(MPa) DN L φE φB φC J F N-φh H H1 O M P A1 A2 B1 B2
1.6 15 130 95 65 45 14 2 4-14 48 79 135 9 9 6 6 36 42
20 140 105 75 55 14 2 4-14 53 84 135 9 9 6 6 36 42
25 150 115 85 65 14 2 4-14 64 95 170 11 11 6 7 42 50
32 165 135 100 78 16 2 4-18 71 103 170 11 11 6 7 42 50
40 180 145 110 85 16 3 4-18 76 111 200 14 14 7 9 50 70
50 200 160 125 100 16 3 4-18 85 120 200 14 14 7 9 50 70
65 Contactez-nous librement
80
100
125
150
200


Application

Les robinets à tournant sphérique sont largement utilisés dans le raffinage du pétrole, les pipelines longue distance, les produits chimiques, le papier, les produits pharmaceutiques, la conservation de l'eau, l'énergie électrique, les municipalités, l'acier et d'autres industries.



Avantage

1. Petite résistance aux fluides: le robinet à boisseau sphérique pneumatique est le plus petit de la résistance aux fluides de toutes les classifications de vannes, même le robinet à boisseau sphérique pneumatique à diamètre réduit, sa résistance aux fluides est assez faible.


2. Le joint de tige est fiable : étant donné que la tige de soupape ne fait que tourner et ne bouge pas de haut en bas, le joint d'étanchéité de la tige de soupape n'est pas facile à casser et la capacité d'étanchéité augmente avec l'augmentation de la pression moyenne.


3. Les performances d'étanchéité du siège de soupape sont bonnes : la bague d'étanchéité en matériau élastique tel que le PTFE est facile à sceller et la capacité d'étanchéité de la soupape à boisseau sphérique pneumatique augmente avec l'augmentation de la pression moyenne.



Sélection du modèle

Vanne à boisseau sphérique haute pression

Standard ANSI Go JIS VACARME
Pression 150LB/300LB PN16/PN25 10K/20K PN16/PN25/PN40
Matériel 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
Modèle 1) Modèle à plate-forme haute 2) Modèle à poignée

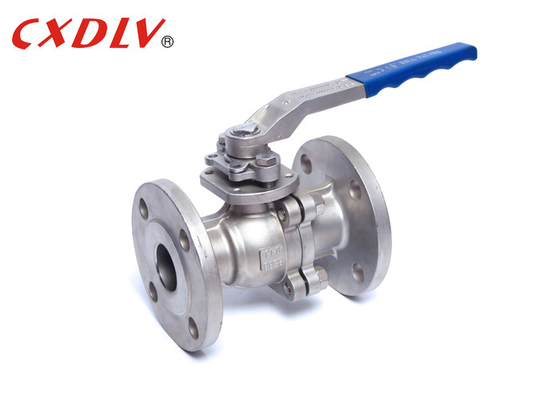

Vanne à boisseau sphérique à bride de l'actionneur Commande pneumatique à double effet DN80 1
