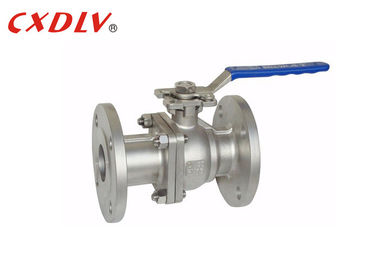

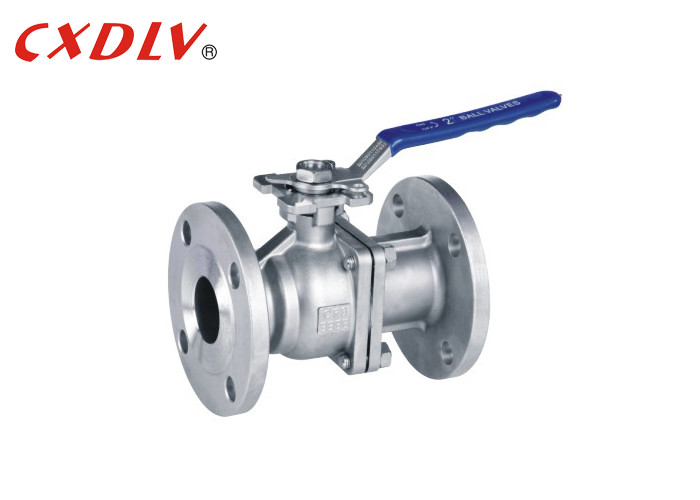

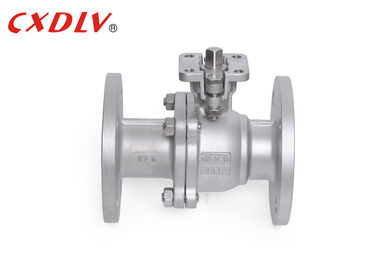

Le gaz de l'Italie a bridé l'acier inoxydable élevé du robinet à tournant sphérique de plate-forme DN50 PN16
Détails sur le produit:
| Place of Origin: | China |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Q41F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Négociable |
| Packaging Details: | Suitable Plywood Cases according to different valves structure |
| Delivery Time: | 5~25 Work Days |
| Payment Terms: | T/T, Western Union, L/C, D/A, D/P, MoneyGram, Paypal |
| Capacité d'approvisionnement: | 500pcs/Mon |
|
Détail Infomation |
|||
| Mettre en évidence: | Vanne à boisseau sphérique à bride DN50,vanne à boisseau sphérique à plate-forme haute à bride,vanne à boisseau sphérique à gaz Italie à bride |
||
|---|---|---|---|
Description de produit
Vanne à bille
Normes applicables:
- Conception et fabrication : GB12237-89
- Connexion : JB/T79
- Test ignifuge : API607 4th 1993
- Essai et inspection : GB/T13927-1992
Gamme de taille:
- DN15~DN200
Note de pression:
- GB PN16 PN25 PN40
Écart de température:
- -20°C~185°C
Robinet à tournant sphérique, l'élément d'ouverture et de fermeture (sphère) est entraîné par la tige de soupape et tourne autour de l'axe du robinet à tournant sphérique.Il peut également être utilisé pour la régulation et le contrôle des fluides.La vanne à bille en V à étanchéité dure a une forte force de cisaillement entre le noyau en forme de V et le siège métallique de l'alliage de carbure soudé dur.Il convient particulièrement aux particules microsolides contenant des fibres.Etc. Le robinet à boisseau sphérique multivoies peut non seulement contrôler de manière flexible la confluence, la division et la commutation du sens d'écoulement du fluide, mais peut également fermer n'importe quel canal et connecter les deux autres canaux.
| PN(MPa) | DN | L | φE | φB | φC | J | F | N-φh | H | H1 | O | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Contactez-nous librement | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 |
|||||||||||||||||
Application
Le robinet à tournant sphérique est principalement utilisé dans la canalisation pour couper, distribuer et modifier le sens d'écoulement du fluide.
Avantage
1. Le palier de butée réduit le couple de friction de la tige de soupape, ce qui rend la tige de soupape lisse et flexible pour un fonctionnement à long terme.
2. Fonction antistatique : un ressort est disposé entre la bille, la tige de vanne et le corps de vanne, et l'électricité statique générée pendant le processus de commutation peut être dérivée.
3. Étant donné que le matériau tel que le polytétrafluoroéthylène a une bonne propriété autolubrifiante et que la perte par frottement avec la sphère est faible, la durée de vie du robinet à tournant sphérique pneumatique est longue.
Sélection du modèle
Vanne à bille flottante à passage intégral 2PC
| Standard | ANSI | Go | JIS | VACARME |
| Pression | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Matériel | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modèle | 1) Modèle à plate-forme haute 2) Modèle à poignée | |||
