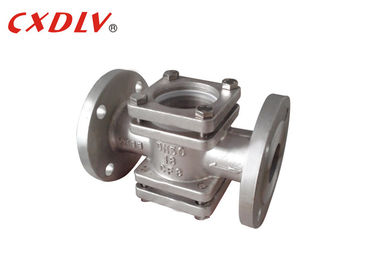

Industial SS321 a bridé l'indicateur en verre d'écoulement de Windows de double d'acier inoxydable de vue
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Verre de vue |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pc |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/Mon |
|
Détail Infomation |
|||
| Matériel de corps: | Acier inoxydable SS321 | Verre: | Borosilicate |
|---|---|---|---|
| Seat: | PTFE | Modèle: | Plaine |
| Taille de valve: | 1/2 » ~8" | La température: | -20~150℃ |
| Mettre en évidence: | Double verre de vue de bride de Windows,Verre de vue industriel de bride de solides solubles 321,Indicateur d'écoulement en verre de vue de bride |
||
Description de produit
Indicateur d'écoulement en verre de vue de Windows de double d'acier inoxydable d'Industial SS321
Caractéristique du produit
Verre de vue
Normes applicables :
- Conception et fabrication : ASTM B16.34
- Connexion de bride : ASME B16.5
- Essai et inspection : API598
Classe de grandeur :
- DN15~DN200
Estimation de pression :
- NORME ANSI 150LB
Température ambiante :
- -20°C~180°C
Données techniques
| DN | H | L | D | D1 | D2 | Z-φd | b | W |
| 15 | 72 | 130 | 89 | 60,5 | 35 | 4-16 | 11,5 | 60×60 |
| 20 | 82 | 150 | 98 | 70 | 43 | 4-16 | 12 | 72×72 |
| 25 | 92 | 160 | 108 | 79,5 | 51 | 4-16 | 13 | 80×80 |
| 32 | 105 | 180 | 117 | 89 | 64 | 4-16 | 14 | 90×90 |
| 40 | 115 | 200 | 127 | 98,5 | 73 | 4-16 | 15 | 100×100 |
| 50 | 140 | 230 | 152 | 120,5 | 92 | 4-19 | 16 | 110×110 |
Aperçu en verre de vue
Le verre de vue, a également appelé le verre d'inspection, le port de vue ou les fenêtres de vue est décrit en tant qu'une fenêtre dans un tuyau, ou parois latérales des chaudières, des réservoirs, des chambres de processus ou des silos pour observer visuellement la présence, l'écoulement ou le niveau d'un milieu. Avec ce verre de vue vous pouvez vérifier/inspecter un dispositif ou le processus complet.
Quand l'indication visuelle simple d'écoulement sera suffisante nous avons une option d'indicateur d'écoulement de vue pour adapter à la plupart des applications.
Nos indicateurs de vue sont idéaux pour observer et surveiller les caractéristiques liquides telles que la direction, l'écoulement et la couleur.
Nous avons le style en hausse de boule, les fileurs et l'aileron et les options d'indicateur d'écoulement de bec disponibles dans un choix des tailles et des matériaux avec vissé, à flasque ou des connexions de gaufrette. Compatible avec l'eau, le pétrole, les produits chimiques jusqu'à 600 centistokes aussi bien que les gaz, nos indicateurs de vue d'écoulement répondre aux besoins de beaucoup et des applications diverses.
Application
1. Utilités et puissance
2. pharmaceutiques
3. nourriture et boisson
4. combustibles organiques
5. traitement des eaux résiduaires et gestion
6. Et chimique/pétrochimique
Selection modèle
| Nom de produit | Indicateur en verre de vue d'écoulement | |||
| Connexion | Bride | Fil | ||
| Pression | DIN/JIS/ANSI | 0.6Mpa | ||
| Matériel | 1)CF8/SS304 2)CF8M/SS316 3)Acier au carbone | |||
