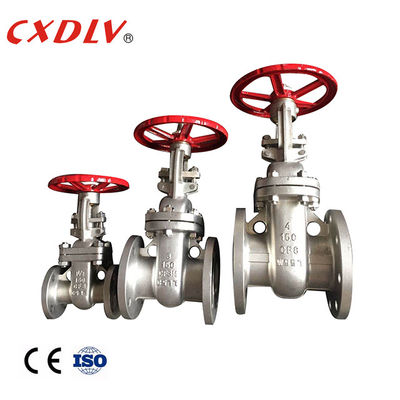

Yoke Flexible Wedge Gate Valve en dehors de plein port de vis
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | Z41W |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pc |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/Mon |
|
Détail Infomation |
|||
| Matériel de corps: | CF8, CF8M, A216 WCB, CF3, CF3M | Port: | Plein port |
|---|---|---|---|
| norme: | ANSI/JIS/GB | TAILLE: | 1/2 " ~10" |
| Milieu: | L'eau, pétrole, gaz | Pression: | ANSI150/ANSI300 |
| Cale: | CF8, CF8M, CF3, CF3M | ||
| Mettre en évidence: | Soupape à vanne flexible de cale,Port de soupape à vanne de cale plein,Soupape à vanne extérieure de cale de vis |
||
Description de produit

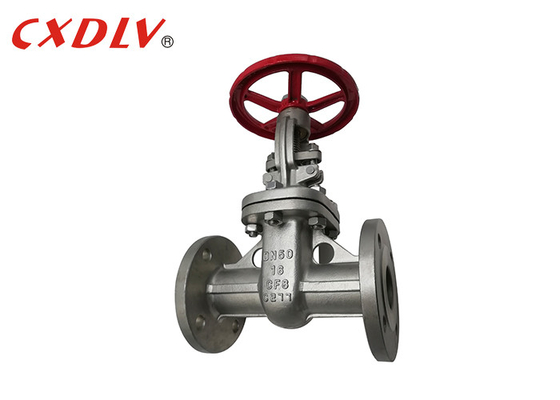

En dehors de la vis et du joug (soupape à vanne flexible de cale d'OS&Y)
Caractéristiques
Normes applicables :
- Conception et fabrication selon ASME B16.34, API608
- Face à face selon ASME B16.10
- Brides d'extrémité selon ASME B16.5
- Inspection et essai selon api 598
Classe de grandeur :
- 1/2 " ~10"
Estimation de pression :
- PN16/PN25/PN40, ANSI150/300, JIS10K
Température ambiante :
- -20°C~185°C
Cale :
- Flexible,
Construction :
- OS&Y (tige en hausse)
Application
Les soupapes à vanne d'acier inoxydable de Z41W ont la structure compacte, conception raisonnable, bonne rigidité de valve, canal doux, petit coefficient de résistance d'écoulement, surface d'étanchéité est faites en alliage inoxydable et dur, longue durée de vie, emballage flexible de graphite, opération de joint, légère et flexible fiable. Il convient à la tuyauterie de divers systèmes des centrales de pétrole, chimiques, hydrauliques et thermiques avec la pression d'utilisation de 1.6mpa | 20.0mpa et température fonctionnante de -29℃~185℃.
En dehors de la vis et du joug (les soupapes à vanne résilientes de cale d'OS&Y) ont le joint d'étanchéité réglable et un volant de commande, et sont normalement employées pour des installations des systèmes de lutte anti-incendie
| TAILLE | L (RF) | d | H | H1 | W | W1 |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2 » | 165 | 38 | 395 | / | 200 | / |
Caractéristique
1)Caractéristiques du produit : répondez aux exigences des normes avancées ici et ailleurs, joint fiable, excellente représentation, belle forme.
2)La paire de scellage est avancée et raisonnable, la surface d'étanchéité de la porte et siège de valve est le surfaçage soudé avec l'alliage dur de la dureté différente, le cachetage est dureté fiable et élevée, usage-résistance, résistance à hautes températures, résistance à la corrosion, bonne résistance à l'abrasion et longue durée.
3) la tige de valve par le traitement et le traitement extérieur de nitruration, a une bonne résistance à la corrosion, résistance à l'abrasion et la résistance à l'usure. Elle peut employer un grand choix de normes de bride et de forme sifflantes de surface d'étanchéité de bride, pour répondre aux besoins de divers projets et besoins des utilisateurs.
4)Portée d'utilisation : ce produit peut être employé dans le pétrole, le produit chimique et d'autres industries.
Modèle Selection
Soupape à vanne
| Norme | Norme ANSI | Gigaoctet | JIS | DIN |
| Pression | 150LB/300LB | PN16/PN25/PN40 | 10K | PN16/PN40 |
| Matériel de valve | 1) CF8/SCS13/SS304 2) CF8M/SCS14/SS316 3) CF3/SS304L 4) CF3M/SS316L | |||
| Type actionné | Volant de commande, vitesse, axe électrique, pneumatique, nu et etc. | |||
