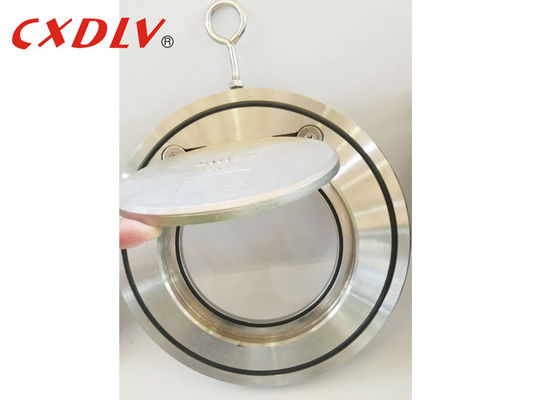

Fuite nulle douce de clapet anti-retour d'oscillation de gaufrette de CF8 NBR Seat

Fuite nulle douce de clapet anti-retour d'oscillation de gaufrette de NBR Seat

Caractéristiques de clapet anti-retour

Clapet anti-retour simple d'oscillation de gaufrette de disque

Normes applicables :
- Conception et fabrication : ASTM B16.34

- Connexion de bride : ASTI16.5

- Essai et inspection : API598

Classe de grandeur :
-1 1/2 " ~16"

Estimation de pression :
- NORME ANSI 150LB, 300LB

- JIS 10K, 20K
Température ambiante :
- -20°C~180°C

(PN16) dimension simple de clapet anti-retour d'oscillation de disque

(Unité : millimètre)

Aperçu de clapet anti-retour

Les clapets anti-retour sont des robinets d'isolement automatique qui sont utilisés généralement pour empêcher le refoulement ou le drainage dans un système de tuyau. Souvent appliqué du côté de décharge des pompes, les clapets anti-retour empêchent le système de vidanger si la pompe s'arrête et se protège contre le refoulement, qui pourrait nuire à la pompe et/ou à tout autre équipement.

Le clapet anti-retour d'oscillation a un disque plat qui pivote ou balance environ une goupille de charnière. Ils sont coût bas, et ont de basses caractéristiques de perte principale si entièrement ouverts. Mais en raison de l'à longue course et de l'inertie du disque, le clapet anti-retour traditionnel d'oscillation peut claquer dans les installations verticales de tuyau. Ces valves donc sont parfois équipées d'un levier et d'un poids accessoryy. Elles peuvent manipuler des liquides avec des solides tels que des eaux usées.

Caractéristiques :

• Conception économique : La basse épargne de produit de poids et de longueur sous peu de pose dans le coût initial, d'espace requis, et l'installation une fois comparé au plein-corps, type clapets anti-retour d'oscillation.
• Perte principale minimale : La perte principale est réduite au maximum en fournissant un chemin court, droit et pratiquement dégagé d'écoulement
• Fermeture rapide pour réduire le coup de bélier : L'interruption est de réaliser par l'intermédiaire du complètement automatique, le disque aidé par ressort qui se ferme près de la vitesse de débit nul - le poids léger, chantent la conception de disque crée une interruption positive avant l'inversion d'écoulement qui des aides garder des montées subites à un minimum
• Sièges mous résilients : a ajouté aux surfaces d'étanchéité usinées par précision aident à assurer à une bulle le joint serré qui répond ou dépasse à des exigences d'essai d'api 598
