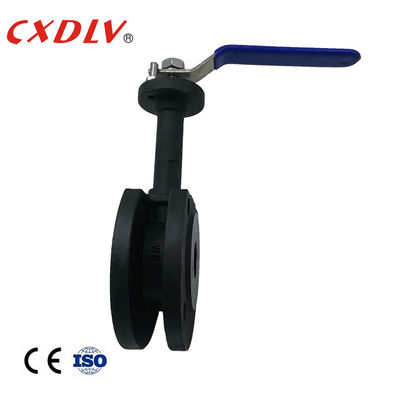

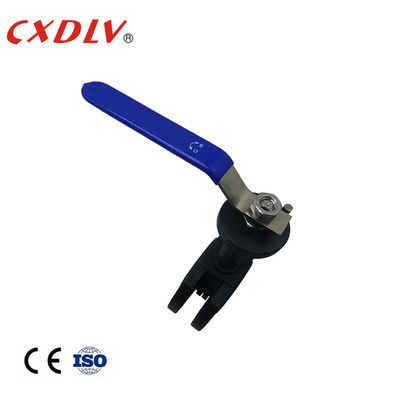

Connexion de bride d'opération de levier de robinet à tournant sphérique du flottement PN16
Détails sur le produit:
| Lieu d'origine: | Zhejiang, Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO&TS |
| Numéro de modèle: | Q71F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/Mon |
|
Détail Infomation |
|||
| Nom de produit: | Robinet à tournant sphérique de flottement | Matériel de valve: | CF8, CF8M, ACIER AU CARBONE |
|---|---|---|---|
| Pression: | PN16/PN25/PN40/ANSI150/ANSI300 | Opération: | Levier |
| Connexion: | BRIDE | Modèle: | Q71F |
| Mettre en évidence: | Robinet à tournant sphérique du flottement PN16,Robinet à tournant sphérique de flottement d'opération de levier,Robinet à tournant sphérique de flottement de connexion de bride |
||
Description de produit
Opération italienne de levier de robinet à tournant sphérique de flottement de style de la basse pression PN16
Caractéristiques générales
Robinet à tournant sphérique de l'Italie
Normes applicables :
- Conception et fabrication : GIGAOCTET/T12237/1989
- Connexion : JB/T79
- Essai ignifuge : GIGAOCTET/T13927 - 1992
Classe de grandeur :
- DN15 | DN250
Pression nominale :
- Contruction 1,6 | MPA 4,0
Limite de la température :
- °C 20 | °C 250
Boule de flottement : Solide/cavité
Port : Réduit/plein
Entrée d'extrémité
Le type robinets de gaufrette à tournant sphérique (ou a appelé la « Italie » type mince superbe robinets à tournant sphérique) sont employés dans l'équipement de canalisation en état de PN1.0~2.5MPa, travaillant la température de 29~180℃ (la bague d'étoupage est RPTFE) ou 29~180℃ (la bague d'étoupage est polyphénylène de PPL), pour réaliser pour découper ou pour relier le milieu dans la canalisation. Le milieu applicable, tel que l'eau, vapeur, pétrole, acide nitrique, acide acétique, carbamide, ou milieu d'oxidizability peut être appliqué sujet au matériel de valve de différence a adopté.
| Unité : millimètre | |||||
| Pression | Taille | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
Application
Le robinet à tournant sphérique de gaufrette peut être très utilisé en pétrole, produit chimique, métallurgie, centrale, industrie légère et autres champs automatiquement pour ajuster ou découper le pétrole, l'eau, le gaz et la pulpe ou le fluide fibreux.
Force
1. comparé aux robinets à tournant sphérique normaux, le type mince superbe robinets à tournant sphérique a l'avantage de la longueur courte de structure, dans léger, plus facile pour l'installation, et sauve le matériel etc., et avec l'excellente représentation d'isolation thermique.
2. Nous employons la structure de scellage flexible pour que l'anneau de siège réalise les résultats de la représentation de scellage fiable élevée et facilement pour opération ouverte/étroite, et une structure protectrice résistante au feu spéciale est placée dans la valve pour maintenir l'opération de valves et la représentation de scellage élevée non affectées dans l'état d'un risque d'incendie d'accidents.
3. la structure antistatique peut être placée sujet à la demande du client. Nous avons placé un 90o plat de repérage ouvert/étroit avec le trou, client pouvons fermer à clef l'emplacement selon l'état réel pour éviter la mis-opération.
Modèle Selection
Robinet à tournant sphérique de gaufrette
| Modèle No | Pression d'utilisation /Mpa |
La température applicable /℃ |
Milieu applicable |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Milieu corrosif de oxydation | |
| Q71F-25Ti | 2,5 | Milieu corrosif de oxydation |
