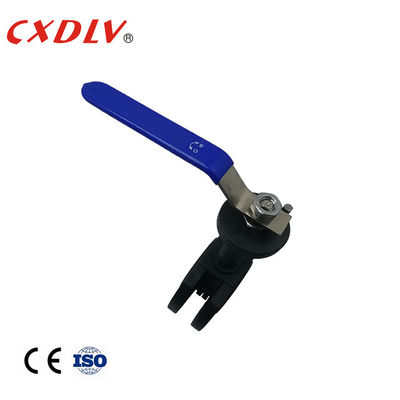

Le type de gaufrette prolongent le robinet à tournant sphérique de la tige WCB avec à passage réduit
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO&TS |
| Numéro de modèle: | Q71F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 5~25 jours de travail |
| Conditions de paiement: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Capacité d'approvisionnement: | 500pcs/Mon |
|
Détail Infomation |
|||
| Matériel de corps: | SS304 SS316, WCB | Matériel de boule: | CF8, CF8M |
|---|---|---|---|
| Matériau du siège: | PTFE/PPL/POB/RPTFE | Structure: | robinet à tournant sphérique de gaufrette |
| Taille: | DN15 | DN200 | Modèle: | Q71F |
| Bâti: | Bâti direct d'OIN | ||
| Mettre en évidence: | Prolongez le robinet à tournant sphérique de la tige WCB,Type robinet de gaufrette à tournant sphérique de WCB,Robinet à tournant sphérique de DN15 WCB |
||
Description de produit
Le type de gaufrette prolongent le robinet à tournant sphérique de la tige WCB avec à passage réduit
Caractéristiques du produit
Robinet à tournant sphérique de la gaufrette 2PC
Normes applicables :
- Conception et fabrication : GIGAOCTET/T12237/1989
- Connexion : JB/T79
- Essai ignifuge : GIGAOCTET/T13927 - 1992
Classe de grandeur :
- DN15 | DN200
Pression nominale :
- 1,6 | MPA 4,0
Température ambiante :
- - °C 20 | °C 250
- Prolongez la vie de cycle
- Entretien amical
- Sièges de boule de RTFE
Le robinet à tournant sphérique de gaufrette avec la structure simple, la petite taille et le poids léger, davantage, se compose seulement de quelques pièces. D'ailleurs, il peut être rapidement actionné de 90° tournant, et l'article est avec de bonnes caractéristiques de commande fluide. Quand le robinet à tournant sphérique est en position d'ouverture entièrement, l'épaisseur du plat de valve est la seule résistance quand le milieu traverse le corps de valve, ainsi la chute de pression produite par la valve est petite.
| Taille | φd | D2 | D1 | D | T | L | |
| 15 | 1/2 » | 15 | 45 | 65 | 95 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100 | 135 | 16 | 50 |
| 40 | 1 1/2 » | 38 | 85 | 110 | 145 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 16 | 72 |
Application
Le robinet à tournant sphérique de gaufrette est très utilisé dedans : chimique, pétrochimique, fusion, pharmaceutique, nourriture et d'autres industries en SO2, vapeur, air, gaz, ammoniaque, gaz de CO2, huile, l'eau, saumure, lessive, eau de mer, acide nitrique, acide chlorhydrique, acide sulfurique, l'acide phosphorique le milieu est employé comme dispositif de réglementation et d'interruption sur la canalisation.
Force de robinet à tournant sphérique
1. La conception unique de l'excentrique fait la transmission sans friction entre les surfaces d'étanchéité, qui prolonge la durée de vie de la valve.
2. Élastique le siège produit par couple.
3. La conception ingénieuse de cale fait la valve ont une fonction de scellage automatique plus serrée et plus serrée, avec la fuite compensatoire et nulle entre les surfaces d'étanchéité.
4. De petite taille, léger, léger et facile à installer.
5. Des dispositifs pneumatiques et électriques peuvent être configurés selon des besoins des utilisateurs de répondre aux besoins du contrôle à télécommande et de programme.
6. Le matériau du siège de rechange peut être appliqué à un grand choix de médias.
Modèle Selection
Robinet à tournant sphérique de gaufrette
| Modèle No | Pression d'utilisation /Mpa |
La température applicable /℃ |
Milieu applicable |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Milieu corrosif de oxydation | |
| Q71F-25Ti | 2,5 | Milieu corrosif de oxydation |
