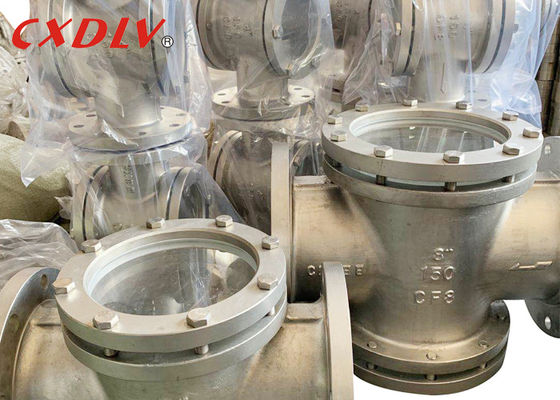

Verre de vue droit rond d'acier inoxydable de CF8M WCB 150LB
Détails sur le produit:
| Lieu d'origine: | WENZHOU, CHINE |
| Nom de marque: | CXDLV |
| Certification: | CE&ISO |
| Numéro de modèle: | SG |
Conditions de paiement et expédition:
| Quantité de commande min: | 1pcs |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Caisses appropriées de contreplaqué selon la structure différente de valves |
| Délai de livraison: | 7~25days |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 1000Pcs/Mon |
|
Détail Infomation |
|||
| Connexion: | 150LB RF | Matériel de corps: | CF8, CF8M, WCB |
|---|---|---|---|
| Garniture: | PTFE | Pression: | PN16 |
| Taille: | DN15~DN300 | ||
| Mettre en évidence: | Verre de vue de l'acier inoxydable 150LB,Verre de vue d'acier inoxydable de WCB,Verre de CF8M High Pressure Sight |
||
Description de produit
Verre de vue droit d'acier inoxydable de bride ronde de vue/verre de vue à haute pression
Caractéristique du produit
Verre de vue de bride
Normes applicables :
- Conception et fabrication : ASTM B16.34
- Essai et inspection : API598
Classe de grandeur :
- DN15~DN300
Estimation de pression :
- 150LB, 300LB
Température ambiante :
- -20°C~150°C
Données techniques
| H | L | D | D1 | D2 | |
| 1" | 92 | 160 | 108 | 79,5 | 51 |
| 2" | 140 | 230 | 152 | 120,5 | 92 |
| 3" | 180 | 310 | 190 | 152,5 |
127 |
| 4" | 215 | 350 | 229 | 190,5 | 157,5 |
Aperçu
Les indicateurs d'un écoulement de vue est un dispositif installé sur un tuyau pour fournir un visuel de vérifier l'écoulement liquide pour la direction et le débit précis. Les indicateurs d'écoulement de vue permettent à des opérateurs d'observer la couleur et la clarté des liquides par une fenêtre. Un indicateur d'écoulement de vue est un corps avec un ou plusieurs fenêtres de visionnement, habituellement avec des garnitures, et une manière de monter l'indicateur à la canalisation, telle que les connexions à flasque et filetées. Les indicateurs d'écoulement de vue sont disponibles pour adapter des tailles standard de tuyau s'étendant de 1/4-inch à 16 pouces et pour porter des estimations de pression de norme ANSI. Des indicateurs d'écoulement de vue peuvent être appliqués à presque chaque phase du mouvement, si elle est liquide, gaz ou la poudre.
Référence
| Verre de vue de bride | |||
| Norme | JIS | DIN | Norme ANSI |
| Pression | 10K, 20K | PN16, PN25, PN40 | 150LB, 300LB |
| Matériel | CF8, CF8M, WCB | ||
| Taille | DN15~DN200 | ||
